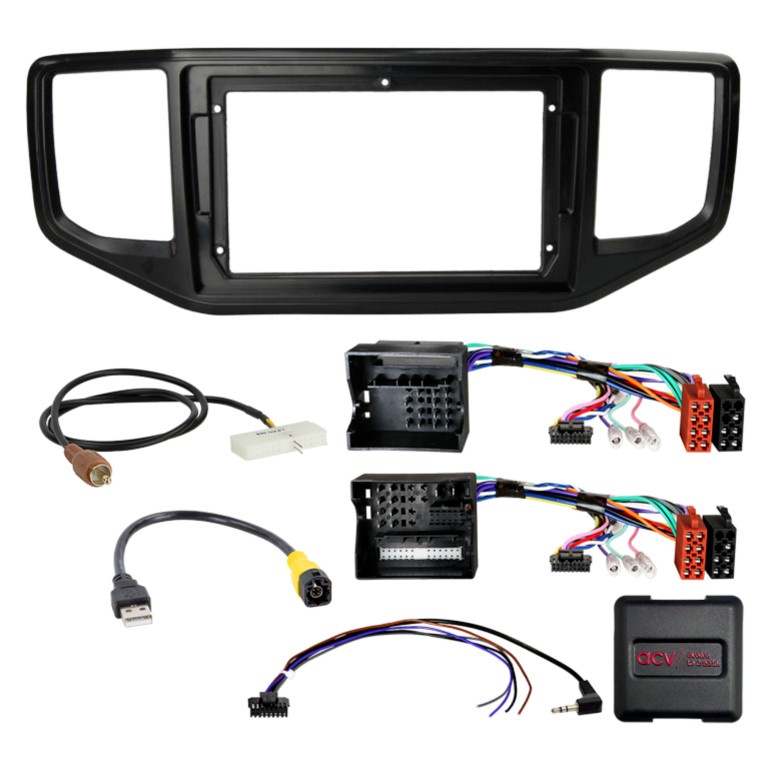

ACV 691324-90-1-3 ist ein 9"-Einbausatz für VW Amarok (2H) Modelljahr 2016 - 2022 mit 40Pin/52Pin Quadlock-Steckern, Lenkradsteuerungs-Kabelsatz, Antennenadapter und USB-Anschluss.

• Enthält eine Radioblende passend für VW Amarok 2016-2022 in Schwarz
• Kompletter Einbausatz zum Ersetzen des Original-Hauptgeräts mit allen erforderlichen Adaptern und Schnittstellen
• Unterstützt die Lenkradsteuerungsfunktion über OEM SWC mit 3,5 mm Klinke oder losen Kabeln
• Antennenadapter Fakra (männlich) auf DIN (weiblich) mit 12V-Phantomspeisung inklusive
• USB-Adapter mit LVDS gelbem Stecker auf USB-A zum Anschluss externer Geräte
• Adapter für Rückfahrkamera kompatibel mit OEM VW MIB-PQ System

HINWEIS!
Dieser Einbausatz enthält einen gewöhnlichen Lenkradsteuerungs-Kabelsatz und keinen Infodapter. Funktionen wie Fahrzeugeinstellungen, Parksensoren, digitale Klimaregelung (keine Climatronic) funktionieren daher nicht, wenn Ihr Fahrzeug damit ausgestattet ist.

Das Produkt ist dafür vorgesehen, das Originalradio zu ersetzen und so viele Fahrzeugfunktionen wie möglich wiederherzustellen, abhängig von Ausstattung und Software des Fahrzeugs. Einige Funktionen wie Trailer Assist, E-Call oder andere Fahrerassistenzsysteme können jedoch fehlen oder nicht unterstützt werden. Prüfen Sie vor der Installation immer die Menüs des Originalgeräts und des Fahrzeugs.

Es ist wichtig, das Aussehen und die technischen Spezifikationen der Adapterstecker mit denen des Fahrzeugs zu vergleichen, um die Kompatibilität sicherzustellen. Vor der endgültigen Montage sollten alle Fahrzeugfunktionen, Einstellungen und Lenkradsteuerungsfunktionen getestet werden, um eine korrekte Funktion sicherzustellen.

Die Installationsanweisungen umfassen die Prüfung aller Schnittstellen und Kabel ohne Spannung, den korrekten Anschluss gemäß Handbuch, die Softwarekonfiguration der Schnittstelle sowie einen Funktionstest der Lenkung und der übrigen Fahrzeugsysteme. Bei Änderungen an Konfiguration oder Verkabelung ist dies spannungsfrei durchzuführen und anschließend erneut zu verbinden und zu testen. Bei Fehlern wird die Wiederinstallation des Originalgeräts und die Prüfung des CAN-Bussystems empfohlen.

Alle Anschlüsse und Änderungen sollten von einem ausgebildeten Fachmann ausgeführt und sorgfältig geprüft werden, damit die Garantien oder Funktionen des Fahrzeugs nicht beeinträchtigt werden. Modifikationen erfolgen auf eigene Gefahr und können die Produktgarantie beeinflussen.

Folgende Signale sind im Kabelsatz verfügbar: +12V Zündung, +12V Beleuchtung, Rückfahrsignal, Geschwindigkeitspulssignal, Masse und Parkbremsensignal. Die maximale Belastung an den Ausgängen beträgt 250 mA, bei höheren Anforderungen werden Relais mit den angegebenen Spulen empfohlen.

Die Farbkennzeichnung der Kabel und weitere technische Details finden Sie im der mit dem Produkt beiliegenden Anleitung.

Passend für
VW Amarok (2H) 2016-2022

Spezifikationen
Montagerahmen 9" schwarz für VW Amarok 2016-2022
40 Pin und 52 Pin Quadlock VAG Stecker
OEM SWC auf 3,5 mm Klinke / lose Kabel
Antennenadapter Fakra (männlich) auf DIN (weiblich) mit 12V Phantom
USB-Adapter LVDS gelb auf USB-A
Rückfahrkameraadapter für OEM VW MIB-PQ System
Maximale Belastung 250 mA pro Ausgang
Relaisanforderung bei höherer Stromstärke: 75 Ohm oder 150 Ohm Spulen
Farbcodierte Kabel für Strom, Beleuchtung, Rückfahrlicht, Geschwindigkeit, Masse und Parkbremse
