ACV 691320-130-1-5 ist ein komplettes 9/10"-Montagekit für Autoradios, passend für Seat, Skoda und Volkswagen mit 40Pin/52Pin-Quadlock-Anschlüssen, Lenkradfernbedienungskabelsatz und Antennenadapter.

• Enthält Radioblende und Einbausatz zum Austausch des Original-Hauptgeräts (OEM HU)
• Passend für Fahrzeuge mit unterschiedlichen Ausstattungsstufen und Systemen, einschließlich MIB-PQ und verschiedener OEM-Hauptgeräte
• Mitgeliefert werden Adapter für Lenkradfernbedienung (SWC) und Antennenadapter Fakra auf DIN mit 12V-Phantomspeisung
• Unterstützt Anschlüsse für 40Pin- und 52Pin-Quadlock-VAG-Stecker
• Enthält Kabelsatz und Anschlüsse zur Beibehaltung bestimmter Fahrzeugfunktionen, jedoch können je nach Fahrzeug und Ausstattung einige Funktionen wie Trailer Assist und E-Call fehlen

HINWEIS!
Dieses Einbaukit enthält einen normalen Lenkradfernbedienungskabelsatz und keinen Infodapter. Funktionen wie Fahrzeugeinstellungen, Einparkhilfe, Klimaanzeige im Display und so weiter funktionieren daher nicht, wenn Ihr Fahrzeug damit ausgestattet ist.

Das Montagekit umfasst alle notwendigen Komponenten, um das Originalradio zu ersetzen und wichtige Fahrzeugfunktionen wiederherzustellen. Es ist wichtig, vor der Installation zu prüfen, ob die Stecker des Adapters optisch und technisch mit den Steckern des Fahrzeugs übereinstimmen. Einige Funktionen können je nach Ausstattung des Fahrzeugs und der Software des neuen Geräts eingeschränkt oder ersetzt sein. Die Installation sollte von einem Fachmann durchgeführt werden, und alle Anschlüsse sowie Konfigurationen sollten sorgfältig überprüft werden, um eine korrekte Funktion sicherzustellen. Bei Problemen wird empfohlen, das Originalgerät erneut zu installieren und die CAN-Bus- und Interface-Einstellungen zu prüfen.

Folgende Signale werden im Kabelsatz bereitgestellt: +12V Zündung, +12V Beleuchtung, Rückfahrsignal, Geschwindigkeitssignal und Masse für die Handbremse. Die maximale Belastung der Ausgänge beträgt 250 mA; bei höheren Anforderungen werden Relais empfohlen.

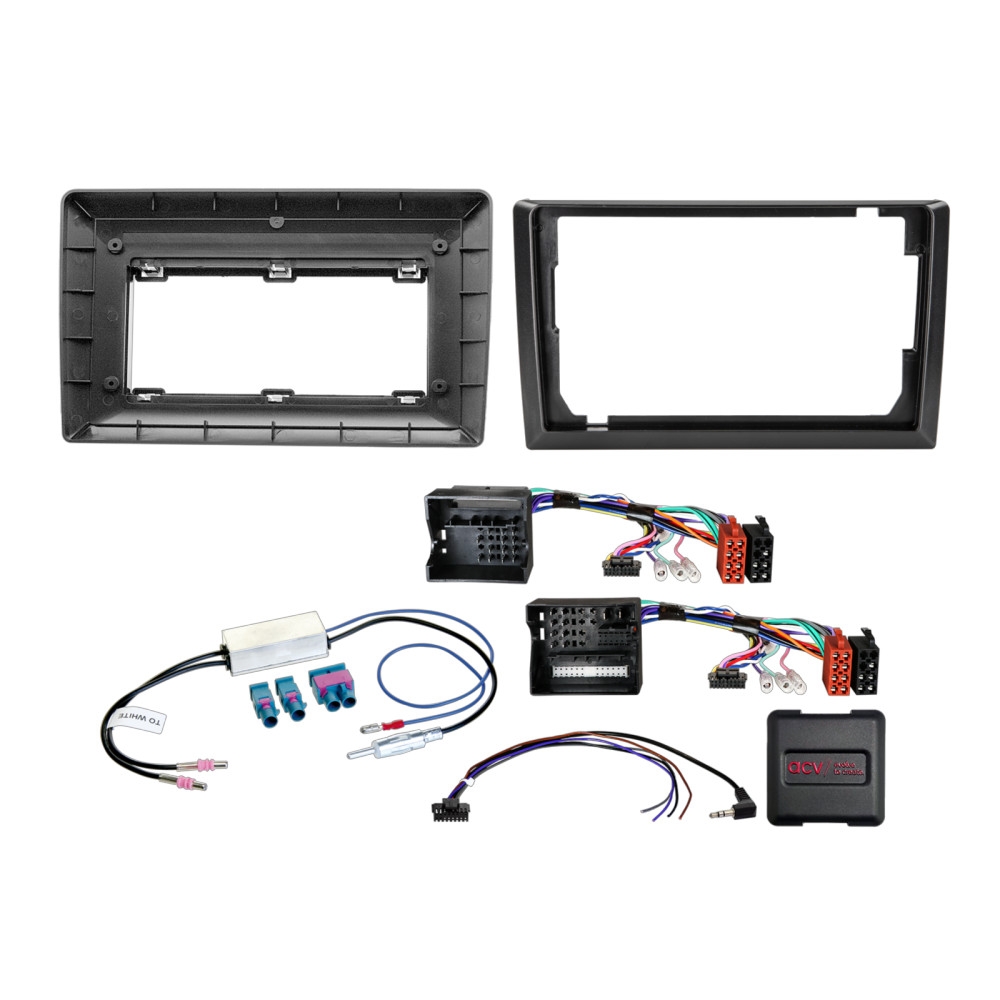

Lieferumfang: Montagerahmen, 40Pin/52Pin Quadlock-Multikabel, Antennenadapter Fakra auf DIN mit 12V-Phantomspeisung sowie notwendige Anschlusskabel.

Die Montageanleitung umfasst die Prüfung der OEM-HU-Funktionen, den korrekten Anschluss und die Konfiguration von Interface und Kabelsatz sowie den Funktionstest von Lenkradfernbedienung und weiteren Funktionen nach der Installation.

Passend für
Seat Alhambra 2010-2015
Seat Leon 2005-2012
Seat Toledo 2013-2015

Skoda Fabia 2007-2014
Skoda Octavia 2004-2013
Skoda Rapid 2012-2015
Skoda Roomster 2006-2015
Skoda Superb 2008-2015
Skoda Yeti 2009-2013

Volkswagen Amarok 2010-2020
Volkswagen Beetle 2011-2016
Volkswagen Caddy 2003-2020
Volkswagen CC 2008-2016
Volkswagen Eos 2006-2015
Volkswagen Golf 2003-2013
Volkswagen Jetta 2005-2014
Volkswagen Passat 2005-2014
Volkswagen Polo 2009-2013
Volkswagen Scirocco 2008-2014
Volkswagen Sharan 2010-2021
Volkswagen Tiguan I 2007-2016
Volkswagen Touran 2003-2015
Volkswagen T6 2015-2019

HINWEIS!
Passt nur in Fahrzeuge ohne werkseitig verstärkte Audiosysteme.

Technische Daten
Farbe: schwarz
Anschlüsse: 40 Pin und 52 Pin Quadlock VAG
Antennenanschluss: Fakra (Buchse) auf DIN (Stecker)
SWC (Lenkradfernbedienung): OEM auf 3,5 mm Klinke oder lose Kabel
Stromversorgung: +12V Zündung, +12V Beleuchtung, Rückfahrsignal, Geschwindigkeitssignal, Masse für die Handbremse
Max. Belastung Ausgänge: 250 mA (bei höheren Anforderungen werden Relais empfohlen)
Unterstützung für Fahrzeuge mit und ohne OEM-Verstärkersystem
Inklusive 12V-Phantomspeisung für die Antenne
Die Installation erfordert die Prüfung der Funktionen des Fahrzeugs und des Geräts sowie die korrekte Konfiguration von Interface und Kabelsatz
