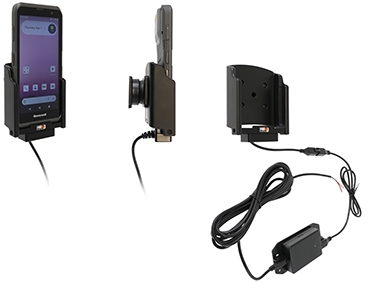

Brodit 713385 - Aktiver Halter für feste Installation. Ein aktiver Halter, der hinter dem Armaturenbrett angeschlossen wird, ermöglicht eine ordentliche Installation ohne lose Kabel, die über das Armaturenbrett hängen!
Sie können den Halter nur zum Laden Ihres Geräts verwenden oder einen Adapter an den Molex-Stecker anschließen für zusätzliche Funktionalität. Dann kann der Halter auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen genutzt werden (nicht für Datenkommunikation oder Audioanschluss geeignet). 12/24 Volt. Das Produkt ist E-gekennzeichnet. Das Stromkabel am Halter ist über eine 2 A Sicherung anzuschließen. 2 A Ladegerät. Installation durch Fachmann empfohlen.

Easy-switching-System:
Mit dem Easy-switching-System können Sie nur den Halter austauschen und die installierten Kabel behalten. Das spart viel Zeit! Wenn Sie auf ein neues Gerät umsteigen, ist keine vollständige Installation mehr nötig. Gleiches gilt bei Wartung im Garantie- oder Schadensfall. Sie trennen einfach den Halter über den Molex 6-pol Schnellanschluss vom Ladekabel und stecken den neuen Halter an. Der Wechsel ist in wenigen Sekunden erledigt.

Der Halter ist mit einem Kugelgelenk ausgestattet, so können Sie den Winkel einfach einstellen, um den Bildschirm gut zu sehen oder zwischen Hoch- und Querformat wechseln. Kippbar um 17° und drehbar um 360°. Montageplatte 42x50 mm mit 4 mm AMPS-Löchern. Hergestellt aus schwarzem ABS/Acetal-Kunststoff. Made in Schweden. Wird auf der ProClip-Montageplattform oder Sockelhalterung montiert.

• Brodit aktiver Halter für feste Installation
• Honeywell EDA5S

Lesen Sie die gesamte Anleitung sorgfältig durch und betrachten Sie die Bilder, bevor Sie mit der Montage beginnen.

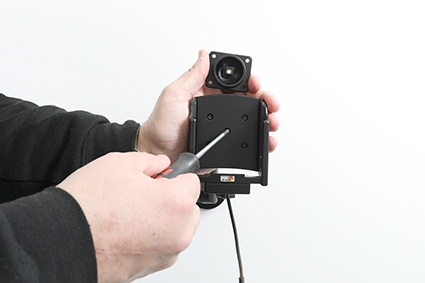

1. Lösen Sie die Schraube in der Mitte des Halters, um die Montageplatte auf der Rückseite entfernen zu können.

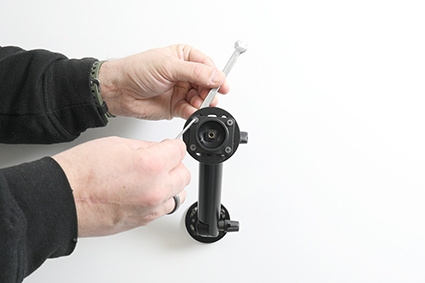

2. Platzieren Sie die Montageplatte an gewünschter Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

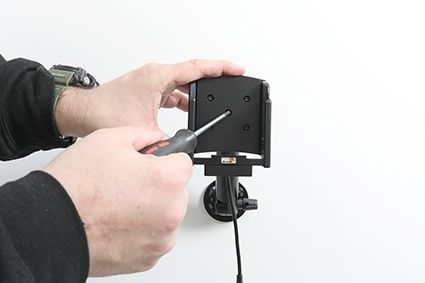

3. Setzen Sie den Halter auf die Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt, und schrauben Sie sie fest. Ziehen Sie die Schraube so an, dass der Halter sicher sitzt, aber noch schwenkbar ist.

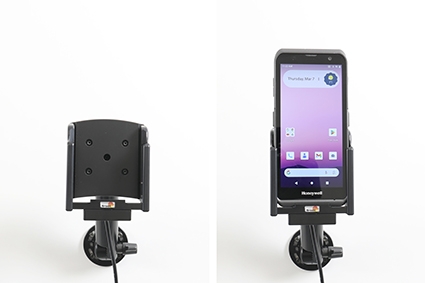

4. Halter fertig montiert.


Spezifikationen
Eingangsspannung: DC/10-30V
Ladespannung: DC/4.75-5.3V
Ausgangsstrom (typisch): 2.0A
Eingangs- & Ausgangsschutz: Verpolungsschutz Eingang/Überspannungsschutz Ausgang/Überstromschutz Ausgang/Kurzschlussschutz Ausgang
LED-Ladestatusanzeige: Stromversorgung grün, Überspannung/-strom/Kurzschluss rot
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS konform: ROHS
Abmessungen: 83 x 105 x 56 mm
Gewicht: 285 g
Volumen: 488 cm3

Brodit ProClip
Die zweiteilige Montagelösung von Brodit bietet eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Ein Teil ist ein Halter, der speziell für Ihr Mobiltelefon, Tablet oder ein anderes Handheld-Gerät angepasst ist. Zusammen damit wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Fahrzeugmodell entworfen wurde. Der ProClip wird ganz ohne Schrauben und ohne Beschädigung des Fahrzeuginnenraums montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halter für Ihr Gerät zu finden: Hier klicken
Um Halterungen für Ihr Auto zu finden: Hier klicken

Passend für
Honeywell EDA5S
