Brodit 713225 - Aktive Halterung für feste Installation. Halten Sie Ihr Galaxy Tab Active in einer aktiven Halterung, so haben Sie immer einen frisch geladenen Akku. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird und eine diskrete sowie professionelle Montage ohne lose Kabel über dem Armaturenbrett ermöglicht. Schick, bequem und verkehrssicher! 12/24 Volt. Das Produkt ist E-geprüft. Das Stromkabel an der Halterung muss über eine 2A Sicherung angeschlossen werden. 2,7A Ladegerät. Laden über Pogo-Kontakt. Sollte von einem Fachmann installiert werden. Die Halterung ist mit einem USB-Host-Port ausgestattet, damit Sie ein Zubehör anschließen können.

Die Halterung ist mit einem Kugelgelenk ausgestattet, so dass Sie den Winkel einfach anpassen können, um den Bildschirm gut zu sehen. Neigbar um 17° und drehbar um 360°. Montageplatte 42x50 mm mit 4 mm AMPS-Loch. Hergestellt aus schwarzem ABS/Acetal Kunststoff. Hergestellt in Schweden.

Easy-Switching-System:
Mit dem Easy-Switching-System können Sie nur die Halterung aufrüsten und die installierten Kabel behalten. Das spart viel Zeit! Wenn Sie auf ein neues Gerät upgraden, müssen Sie keine komplette Installation mehr vornehmen. Das gilt auch für Wartung im Falle von Garantie oder Schaden. Sie trennen einfach die Halterung vom Ladekabel über den Molex 6-Pin Schnellstecker und schließen dann die neue Halterung an. Der Wechsel ist in wenigen Sekunden erledigt.

Die Montage eines Tablets am Armaturenbrett des Autos erfolgt stets auf eigene Verantwortung des Kunden. Brodit empfiehlt die Verwendung von Tablets an den Kopfstützen des Fahrzeugs, montiert auf Brodit Kopfstützenhalterungen.

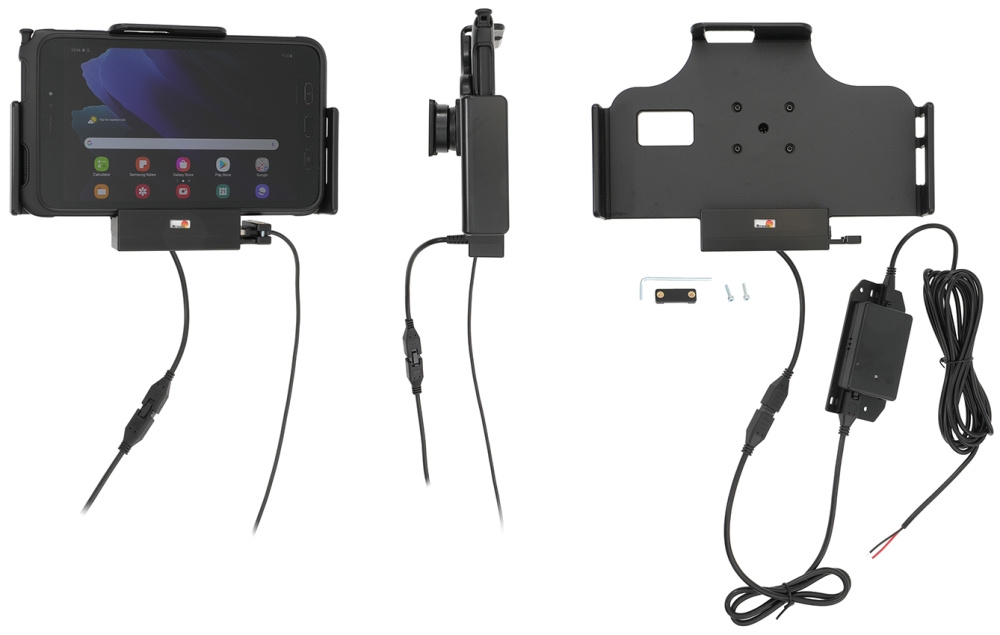

• Brodit Aktive Halterung für feste Installation
• Samsung Galaxy Tab Active 2 SM-T390/SM-T395
• Samsung Galaxy Tab Active 3 SM-T570/SM-T575

Lesen Sie die gesamte Anleitung sorgfältig durch und betrachten Sie die Bilder, bevor Sie mit der Montage beginnen.

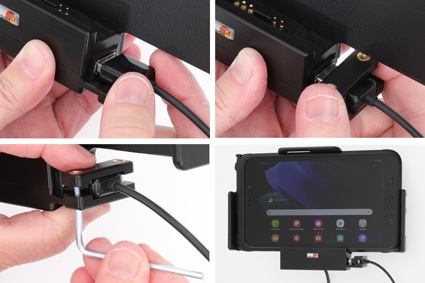

1. Gerät über USB Host anschließen. Drücken Sie das Kabel fest in die Buchse, platzieren Sie die Kabelhalterung über den vorgebohrten Löchern und schrauben Sie die Kabelhalterung mit den mitgelieferten Schrauben fest.

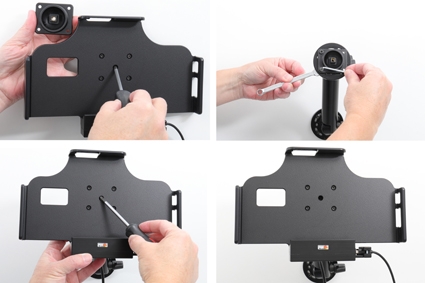

2. Lösen Sie die Schraube in der Mitte der Halterung, um die Montageplatte auf der Rückseite zu entfernen. Platzieren Sie die Montageplatte an der gewünschten Stelle. Schrauben Sie die Montageplatte mit den mitgelieferten Schrauben fest. Setzen Sie die Halterung über die Montageplatte, sodass die Schraube in das Loch des Kugelgelenks passt. Ziehen Sie die Schraube an, bis die Halterung fest sitzt, sich aber noch kippen lässt.

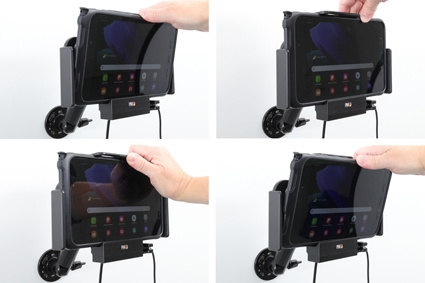

3. Gerät in die Halterung einsetzen: Setzen Sie die Unterseite des Geräts in die Halterung und drücken Sie die Oberseite des Geräts nach vorne, bis es in der Halterung einrastet. Gerät aus der Halterung entfernen: Drücken Sie die Oberseite der Halterung nach oben und ziehen Sie zuerst die Oberseite des Geräts aus der Halterung, dann können Sie das Gerät nach oben/aus der Halterung heben.

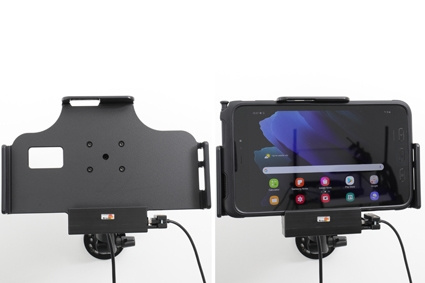

4. Halterung fertig montiert.

Spezifikationen
Eingangsspannung: DC/10-30V
Ladespannung: DC/4,75-5,4V
Ausgangsstrom (Typ): 2,7A
Eingangs- & Ausgangsschutz: Eingangspolungsumkehr/Ausgangsüberspannung/Ausgangsüberstrom/Ausgangskurzschlussschutz
LED-Ladeanzeige: Netzspannungsanzeige (Grün), Ovp/Ocp/Kurzschluss (Rot)
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS konform: ROHS
Abmessungen: 238 x 155 x 50 mm
Gewicht: 466 g
Volumen: 1845 cm3

Brodit ProClip
Die zweiteilige Montage-Lösung von Brodit bietet Ihnen eine Installation, die perfekt zu Ihren Bedürfnissen passt. Der eine Teil ist ein Gerätehalter, der speziell für Ihr Mobiltelefon, Tablet oder anderes Handgerät angepasst ist. Zusammen damit wird ein ProClip verwendet – eine Montagehalterung, die speziell für Ihr Automodell entworfen wurde. ProClip wird ganz ohne Schrauben und ohne Beschädigung der Fahrzeuginnenausstattung installiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Hier klicken
Um eine Halterung für Ihr Auto zu finden: Hier klicken

Passt für
Samsung Galaxy Tab Active 2 SM-T390/SM-T395
Samsung Galaxy Tab Active 3 SM-T570/SM-T575
