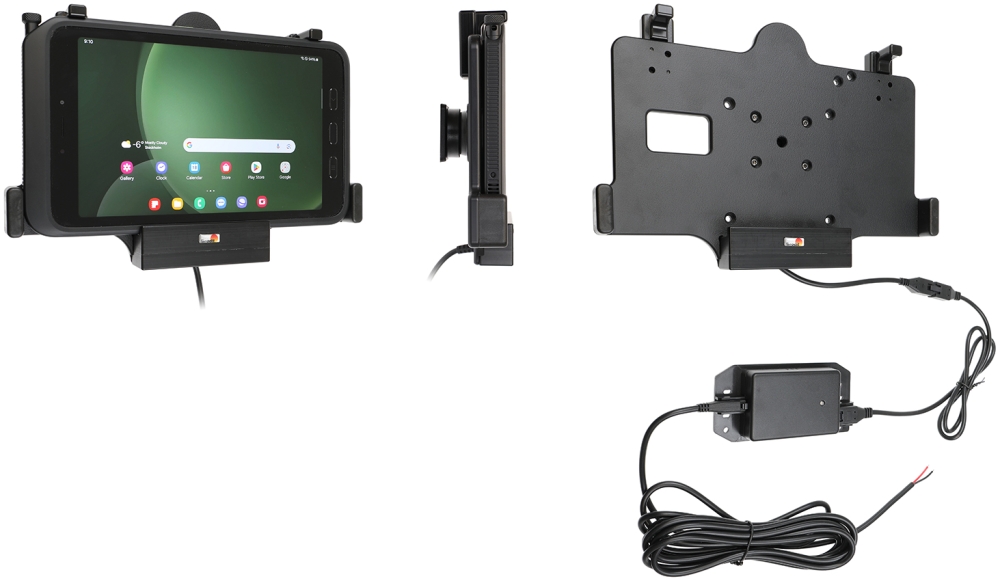

Brodit 713386 - Aktive Halterung für feste Installation. Setzen Sie Ihr Galaxy Tab Active in eine aktive Halterung, so haben Sie immer einen frisch geladenen Akku. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, bietet eine diskrete und professionelle Montage ohne lose Kabel, die übers Armaturenbrett hängen. Schön, bequem und verkehrssicher! 12/24 Volt. Das Produkt ist E-gekennzeichnet. Das Stromkabel der Halterung ist über eine 2A Sicherung anzuschließen. 2,7A Ladegerät. Aufladung über Pogo-Kontakte. Sollte von einem Fachmann montiert werden.

Die Halterung ist mit einem Kugelgelenk ausgestattet, sodass Sie den Winkel einfach einstellen können, um gut auf den Bildschirm zu sehen. Neigbar um 17° und drehbar um 360°. Montageplatte 42x50 mm mit 4 mm AMPS Löchern. Hergestellt aus schwarzem ABS/Acetal Kunststoff. Hergestellt in Schweden.

Easy-Switching-System:
Mit dem Easy-Switching-System können Sie nur die Halterung aufrüsten und die installierten Kabel behalten. Das spart viel Zeit! Beim Upgrade auf ein neues Gerät muss keine vollständige Installation mehr gemacht werden. Das gilt auch für Wartung im Garantie- oder Schadensfall. Trennen Sie einfach die Halterung vom Ladekabel über den Molex 6-Pin Schnellverbinder und schließen dann die neue Halterung an. Der Wechsel ist in wenigen Sekunden erledigt.

Wählen Sie den Montageort sorgfältig; Geräte sollten so montiert werden, dass sie die Sicht nicht behindern oder wichtige Bedienungselemente blockieren. Die Halterung sollte nur an geeigneter Stelle befestigt werden. Installationen erfolgen stets nach eigenem Ermessen und Verantwortung des Kunden.


• Brodit Aktive Halterung für feste Installation
• Samsung Galaxy Tab Active 3 SM-T570/SM-T575
• Samsung Galaxy Tab Active 5 SM-X300/SM-X306B

Lesen Sie die gesamte Anleitung sorgfältig durch und sehen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

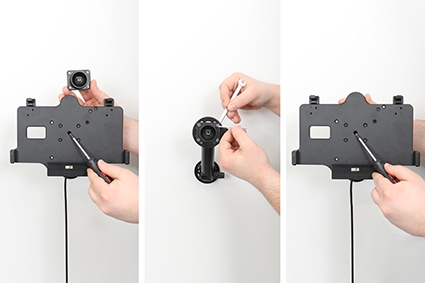

1. Lösen Sie die Schraube in der Mitte der Halterung, um die Montageplatte auf der Rückseite zu entfernen. Platzieren Sie die Montageplatte am gewünschten Ort. Schrauben Sie die Montageplatte mit den mitgelieferten Schrauben fest. Setzen Sie die Halterung über die Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt. Ziehen Sie die Schraube an, bis die Halterung fest sitzt, aber noch neigbar ist.

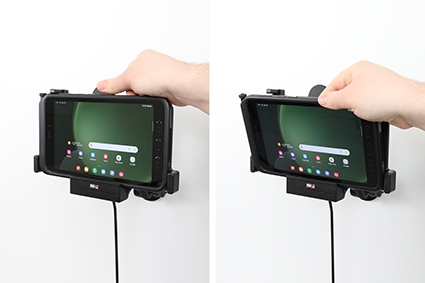

2. Einsetzen des Geräts in die Halterung: Setzen Sie den unteren Teil des Geräts in die Halterung und drücken Sie den oberen Teil des Geräts nach vorne, bis es in der Halterung einrastet.

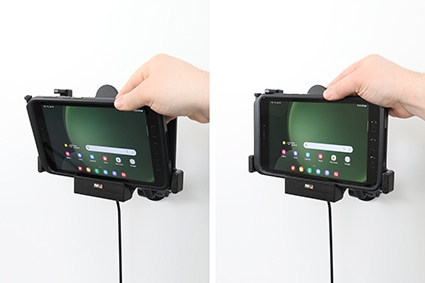

3. Herausnehmen des Geräts aus der Halterung: Drücken Sie den oberen Teil der Halterung nach oben und ziehen Sie zuerst den oberen Teil des Geräts aus der Halterung, dann können Sie das Gerät nach oben/aus der Halterung heben.

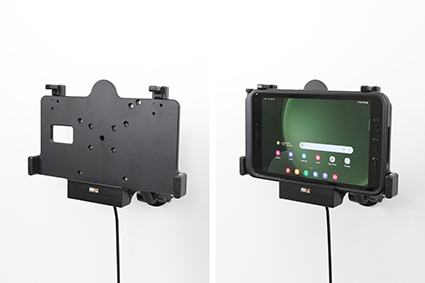

4. Halterung fertig montiert.

Spezifikationen
Eingangsspannung: DC/10-30V
Ladespannung: DC/4.75-5.4V
Ausgangsstrom (Typ): 2.7A
Ein- und Ausgangsschutz: Eingangspolaritätsumkehr/Ausgangsüberspannung/Ausgangsüberstrom/Ausgangskurzschlussschutz
LED-Ladeanzeige: Stromversorgungseingangs-Anzeige (Grün), Ovp/Ocp/Kurzschluss (Rot)
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

Abmessungen: 247 x 167 x 52 mm
Gewicht: 492 g
Volumen: 2145 cm3

Brodit ProClip
Die zweiteilige Montage-Lösung von Brodit bietet Ihnen eine Installation, die perfekt zu Ihren Bedürfnissen passt. Der eine Teil ist eine Gerätehalterung, angepasst an Ihr Mobiltelefon, Tablet oder ein anderes Handgerät. Zusammen damit wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Fahrzeugmodell entwickelt wurde. Der ProClip wird komplett ohne Schrauben montiert und beschädigt nicht die Innenausstattung des Fahrzeugs. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um den Halter für Ihr Gerät zu finden: Hier klicken
Um die Halterung für Ihr Auto zu finden: Hier klicken

Passend für
Samsung Galaxy Tab Active 3 SM-T570/SM-T575
Samsung Galaxy Tab Active 5 SM-X300/SM-X306B
