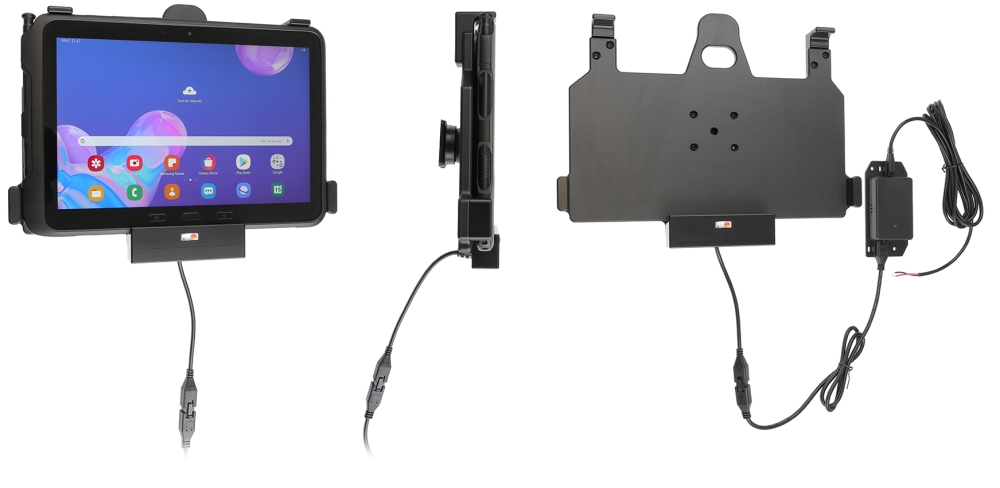

Brodit 713148 - Aktive Halterung für feste Installation. Halten Sie Ihr Galaxy Tab Active Pro in einer aktiven Halterung, so ist Ihr Akku stets frisch geladen. Eine aktive Halterung, die hinter das Armaturenbrett montiert wird, für eine diskrete und professionelle Installation ohne lose Kabel, die über das Armaturenbrett hängen. Sauber, bequem und verkehrssicher! 12/24 Volt. Das Produkt ist E-geprüft. Das Stromkabel des Halters ist über eine 2 A Sicherung anzuschließen. 2,7 A Ladegerät. Laden über Pogo-Kontakt. Soll von einem Fachmann montiert werden.

Der Halter ist an einem Kugelgelenk befestigt und kann zur Vermeidung von Bildschirmreflexionen geneigt und gedreht werden. Sie wechseln einfach zwischen Hoch- und Querformat, indem Sie den Halter in die gewünschte Position drehen. Das Einsetzen Ihres Gerätes in den Halter und das Herausnehmen beim Verlassen des Fahrzeugs geht leicht.

Easy-Switching-System:
Mit dem Easy-Switching-System können Sie nur den Halter aufrüsten und die installierten Kabel behalten. Das spart viel Zeit! Bei einem Upgrade auf ein neues Gerät müssen Sie keine komplette Installation mehr machen. Gleiches gilt für Wartungen im Garantiefall oder bei Schäden. Sie trennen einfach den Halter vom Ladekabel über die Molex 6-Pin Schnellverbindung und schließen dann den neuen Halter an. Der Wechsel dauert nur wenige Sekunden.

Tablets sollten nicht am Armaturenbrett des Autos montiert werden, wenn sie die Sicht versperren oder wichtige Bedienelemente blockieren. ProClip (Brodits Montagebügel für Fahrzeuge) ist für die Montage kleinerer Geräte wie Mobiltelefone oder GPS-Geräte konzipiert; ProClip ist nicht für schwere Geräte wie Tablets ausgelegt. In bestimmten Fahrzeugen sitzt ProClip sehr fest und kann daher auch für die Montage eines Tablets verwendet werden. Wenn Sie ein Tablet am Armaturenbrett befestigen möchten, muss jede Kombination aus Tablet und Fahrzeug von Ihnen genau geprüft werden, um festzustellen, ob eine solche Montage in diesem speziellen Fall möglich ist. Dabei sollten Position, wie fest ProClip sitzt und welche Größe des Tablets Sie verwenden möchten, berücksichtigt werden. Brodit gibt keine Empfehlungen für solche Montagen.

Eine Montage des Tablets am Armaturenbrett erfolgt stets auf eigenes Risiko des Kunden. Brodit empfiehlt, Tablets an den Kopfstützen des Fahrzeugs zu verwenden, montiert auf Brodits Kopfstützenhalter.

• Brodit Aktive Halterung für feste Installation
• Samsung Galaxy Tab Active Pro T540/T545/T547/T547U

Lesen Sie die gesamte Anleitung sorgfältig durch und schauen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

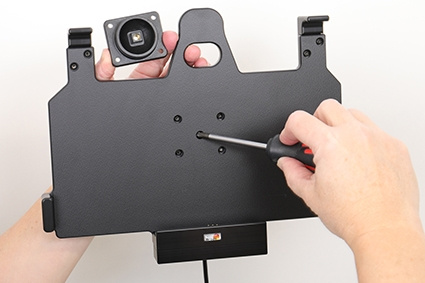

1. Lösen Sie die Schraube in der Mitte des Halters, um die Montageplatte auf der Rückseite zu entfernen.

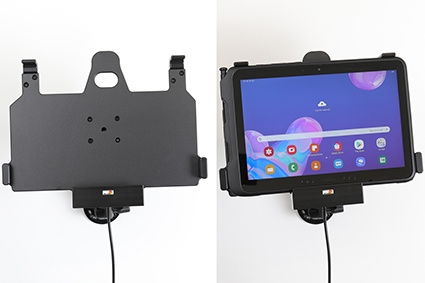

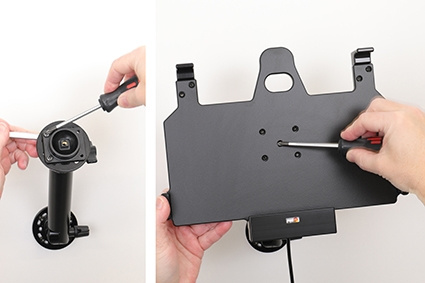

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Schrauben Sie die Montageplatte mit den beiliegenden Schrauben fest. Setzen Sie den Halter über die Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt. Ziehen Sie die Schraube fest an, bis der Halter fest sitzt, aber noch geschwenkt werden kann.

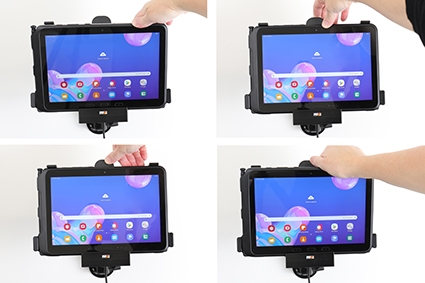

3. Einsetzen des Geräts in den Halter: Setzen Sie den unteren Teil des Geräts in den Halter und drücken Sie die Oberseite des Geräts nach vorne, bis es im Halter einrastet. Entfernen des Geräts aus dem Halter: Drücken Sie die obere Seite des Halters nach oben und ziehen Sie zuerst die Oberseite des Geräts aus dem Halter heraus, dann können Sie das Gerät nach oben/aus dem Halter herausheben.

4. Der Halter ist fertig montiert.

Spezifikationen
- Abmessungen: L*B*H 112mm*54mm*20mm
- Gewicht: 46g
- Eingangsspannung: 10-30VDC
- Ladespannung: 5,4V
- Ausgangsstrom (Typ): 2,7A
- Nennleistung: 15W
- Ein- und Ausgangsschutz: Eingangspolaritätsumkehr/Ausgang Überspannung/Ausgang Überstrom/Ausgang Kurzschlussschutz
- LED-Ladeanzeige: Stromversorgunganzeige(grün), Ovp/Ocp/Ausgang Kurzschluss(rot)
- DC-DC Wirkungsgrad: 88%
- Betriebstemperatur: 0°C ~ +40°C
- Lagertemperatur: -20°C ~ +80°C
- Material: ABS+PC
- Zulassungen: CE, E-Mark, FCC, RoHS
Abmessungen: 280 x 216 x 52 mm
Gewicht: 688 g
Volumen: 3145 cm3

Brodit ProClip
Brodits zweiteiliges Montagesystem bietet eine Installation, die perfekt an Ihre Bedürfnisse angepasst ist. Ein Teil ist ein Gerätehalter, der genau auf Ihr Mobiltelefon, Tablet oder anderes tragbares Gerät zugeschnitten ist. Zusammen damit wird ein ProClip verwendet - eine Halterung, die speziell für Ihr Fahrzeugmodell entworfen wurde. ProClip wird komplett ohne Schrauben und ohne Beschädigung der Fahrzeuginnenausstattung montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halter für Ihr Gerät zu finden: Hier klicken
Um eine Halterung für Ihr Fahrzeug zu finden: Hier klicken

Passend für
Samsung Galaxy Tab Active Pro T540/T545/T547/T547U
