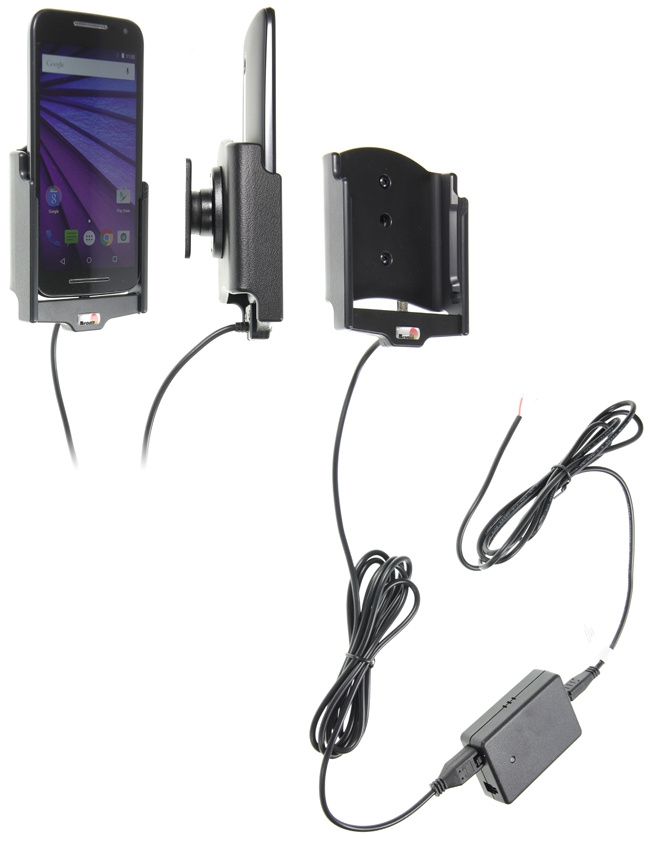

Brodit 513761 - Aktive Halterung für feste Installation. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, was eine saubere Montage ohne lose Kabel über dem Armaturenbrett ermöglicht!

Hinweis, nicht geeignet für Telefone mit Leder-Rückseite.

Sie können den Halter nur zum Laden Ihres Geräts verwenden oder einen Adapter an den Molex-Stecker anschließen, um weitere Funktionen zu nutzen. Dann können Sie den Halter auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (nicht für Datenkommunikation oder Audioanschluss geeignet).

12/24 Volt. Das Produkt ist E-geprüft. Das Netzkabel am Halter muss über eine 2A-Sicherung angeschlossen werden. 2A Ladegerät. Sollte von einem Fachmann montiert werden. Der Halter ist auf einem Kugelgelenk montiert, so dass Sie Ihr Gerät einfach einstellen können, um Reflexionen auf dem Bildschirm zu vermeiden. Wird auf einer ProClip-Montageplattform montiert.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4,75-5,3V
Ausgangsstrom (Typ): 2,0A
Ein- und Ausgangsschutz: Eingang Polung umgekehrt/Ausgang Überspannung/Ausgang Überstrom/Ausgang Kurzschlussschutz
LED-Ladeanzeige: Stromversorgung anzeige (grün), Ovp/Ocp/Kurzschluss-Ausgang (rot)
Betriebstemperatur: 0°C ~ +40°C
Lagertemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit aktive Halterung zur festen Installation
• Motorola Moto G (3rd Gen)

Lesen Sie die gesamte Anleitung sorgfältig durch und schauen Sie sich die Bilder vor Beginn der Montage an.

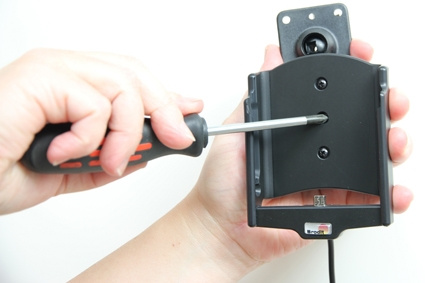

1. Lösen Sie die Schraube in der Mitte des Halters, sodass Sie die Montageplatte auf der Rückseite entfernen können.

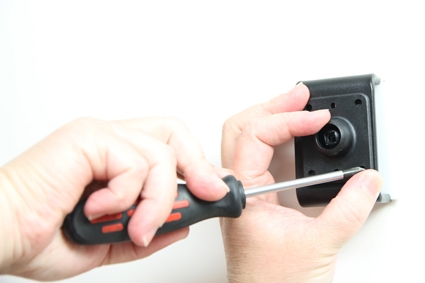

2. Platzieren Sie die Montageplatte am gewünschten Ort. Schrauben Sie die Montageplatte mit den mitgelieferten Schrauben fest.

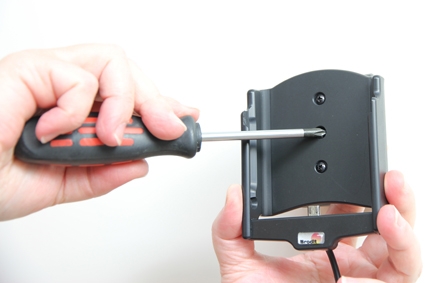

3. Setzen Sie den Halter über die Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt. Schrauben Sie ein paar Umdrehungen in die Schraube, nur so weit, dass das Gewinde greift. Ziehen Sie den Halter heraus und spannen Sie ihn leicht, während Sie gleichzeitig die Schraube anziehen, so dass der Halter am Kugelgelenk befestigt wird. Ziehen Sie die Schraube zuerst fest an, lösen Sie sie dann, so dass der Halter fest sitzt, aber noch schwenkbar ist.

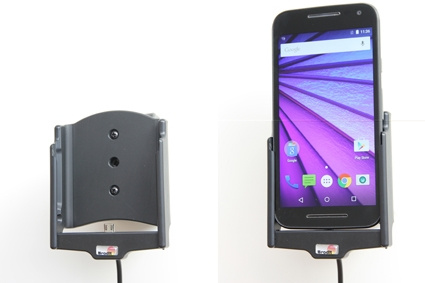

4. Halter fertig montiert.

Brodit ProClip
Die zweiteilige Montagelösung von Brodit bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse abgestimmt ist. Ein Teil ist ein Gerätehalter, der speziell für Ihr Mobiltelefon, Tablet oder ein anderes tragbares Gerät angepasst ist. Zusammen damit wird ein ProClip verwendet - eine Halterung, die speziell für Ihr Automodell entworfen wurde. ProClip wird komplett ohne Schrauben installiert und ohne das Interieur Ihres Autos zu beschädigen. Flexibel, stabil und sicher. Einfacher geht's nicht!

Um einen Halter für Ihr Gerät zu finden: Klicken Sie hier
Um eine Halterung für Ihr Auto zu finden: Klicken Sie hier

Passend für
Motorola Moto G (3rd Gen)
