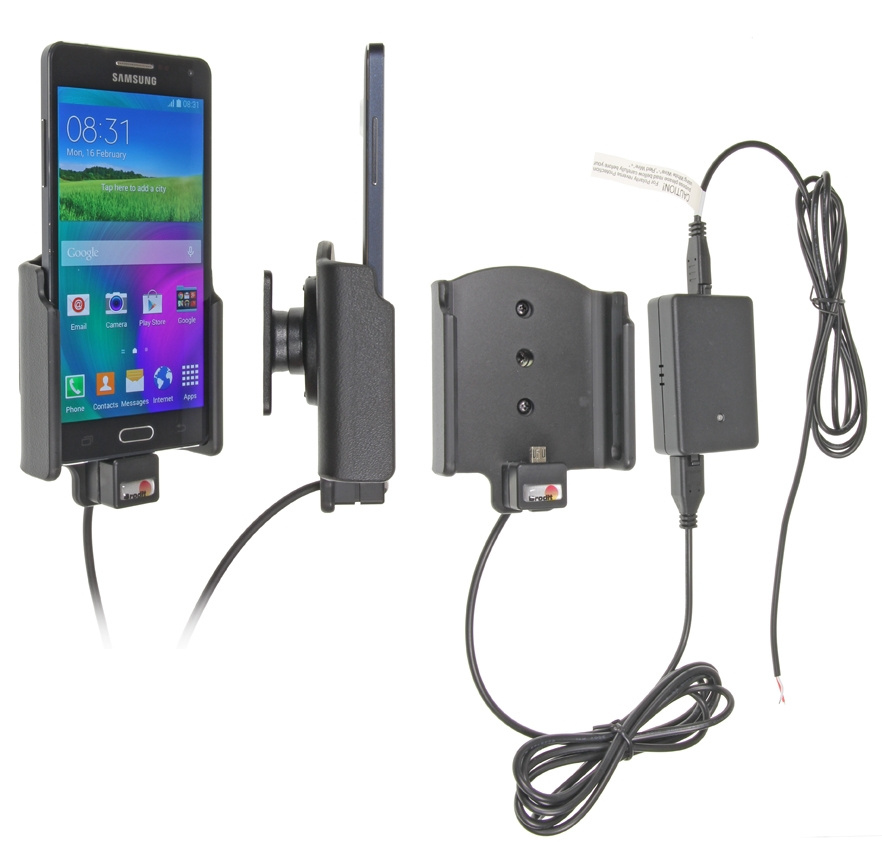

Brodit 513713 - Aktive Halterung zur festen Installation. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, was eine saubere Montage ohne lose Kabel über dem Armaturenbrett ermöglicht! Die Halterung ist mit einem Kugelgelenk montiert, so dass Sie Ihr Gerät einfach einstellen können, um Spiegelungen auf dem Bildschirm zu vermeiden. Wird auf der ProClip-Montageplattform in Ihrem Auto montiert.

Mit Molex-Adaptersystem. Sie können wählen, ob Sie die Halterung nur zum Laden Ihres Geräts verwenden oder einen Adapter an den Molex-Anschluss anschließen, um zusätzliche Funktionen zu nutzen. So können Sie die Halterung auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (nicht für Datenkommunikation oder Audioanschluss geeignet).

Das Produkt ist E-gekennzeichnet. 12/24 Volt. Das Stromkabel der Halterung muss über eine 2-A-Sicherung angeschlossen werden. 2-A-Ladegerät. Der Einbau sollte von einem Fachmann durchgeführt werden.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4.75-5.3V
Ausgangsstrom (Typ): 2,0A
Ein- und Ausgangsschutz: Verpolungseingang / Überspannungsschutz Ausgang / Überstromschutz Ausgang / Kurzschlussschutz Ausgang
LED-Ladeanzeige: Stromversorgung-Anzeige (Grün), Ovp/Ocp/Kurzschluss (Rot)
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit aktive Halterung zur festen Installation
• Samsung Galaxy A5 SM-A500
• Samsung Galaxy J3 2017 (J330F, J330G)

Lesen Sie die gesamte Anleitung sorgfältig durch und sehen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

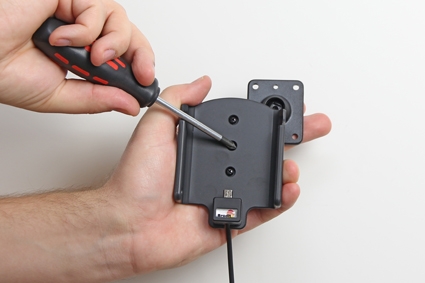

1. Lösen Sie die Schraube in der Mitte der Halterung, so dass Sie die Montageplatte auf der Rückseite entfernen können.

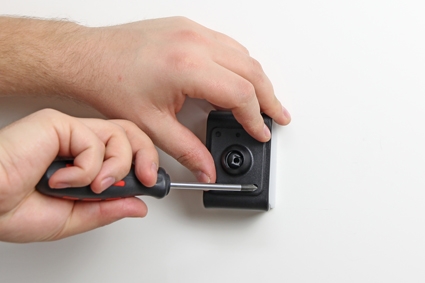

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

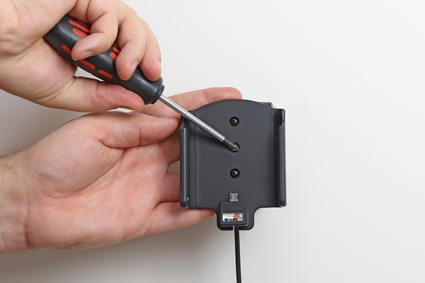

3. Setzen Sie die Halterung über die Montageplatte, so dass die Schraube in das Loch im Kugelgelenk passt. Schrauben Sie die Schraube einige Umdrehungen ein, nur so viel, dass das Gewinde greift. Ziehen Sie die Halterung heraus und halten Sie sie leicht straff, während Sie die Schraube festziehen, so dass die Halterung am Kugelgelenk anliegt. Ziehen Sie zuerst die Schraube fest an, lösen Sie sie dann etwas, so dass die Halterung fest sitzt, aber noch schwenkbar ist.

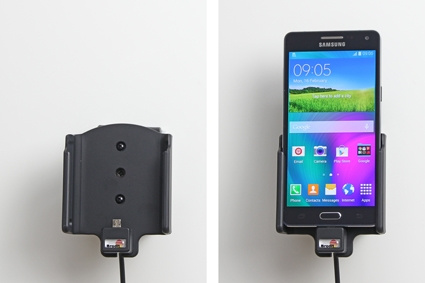

4. Die Halterung ist fertig montiert.

Brodit ProClip
Die zweiteilige Montagelösung von Brodit bietet Ihnen eine Installation, die genau zu Ihren Bedürfnissen passt. Ein Teil ist der Gerätehalter, angepasst an Ihr Mobiltelefon, Tablet oder ein anderes tragbares Gerät. Zusammen mit diesem wird ein ProClip verwendet – eine Montagehalterung, die speziell für Ihr Fahrzeugmodell entworfen wurde. ProClip wird komplett ohne Schrauben und ohne Beschädigung der Fahrzeug-Innenausstattung installiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Hier klicken
Um Halterungen für Ihr Auto zu finden: Hier klicken

Passend für
Samsung Galaxy A5 SM-A500
Samsung Galaxy J3 2017 (J330F, J330G)
