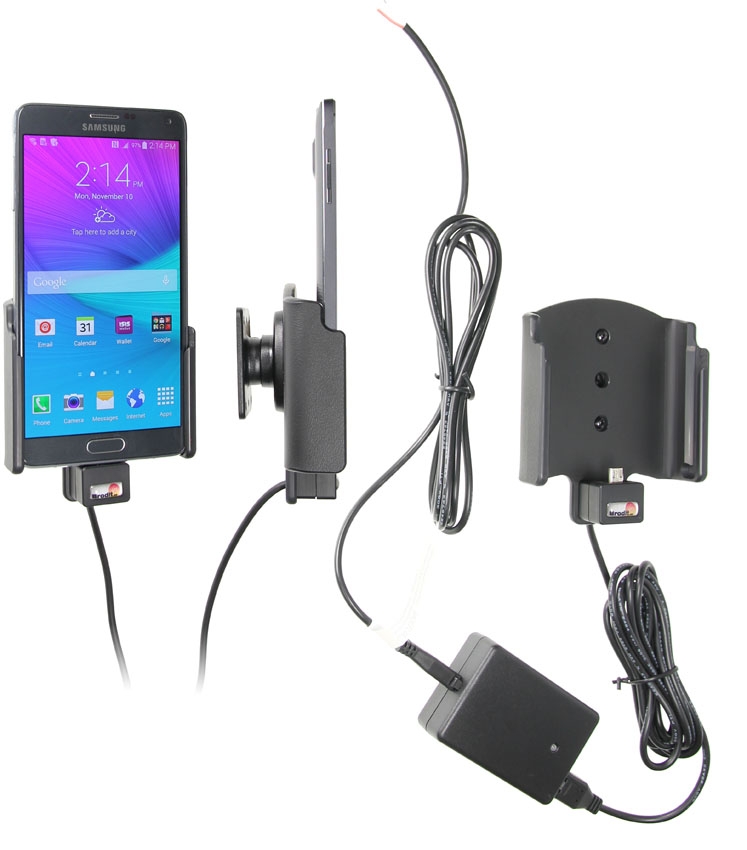

Brodit 513683 – Aktive Halterung zur festen Montage. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, was eine saubere Installation ohne lose Kabel über dem Armaturenbrett ermöglicht! Der Halter ist an einem Kugelgelenk montiert, sodass Sie Ihr Gerät einfach einstellen können, um Spiegelungen auf dem Bildschirm zu vermeiden. Montage auf der ProClip-Montageplattform in Ihrem Fahrzeug.

Mit Molex-Adaptersystem. Sie können wählen, ob Sie den Halter nur zum Laden Ihres Geräts verwenden oder einen Adapter an den Molex-Stecker anschließen, um zusätzliche Funktionen zu nutzen. So können Sie den Halter auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (nicht für Datenkommunikation oder Audioanschluss geeignet).

Das Produkt ist E-geprüft. 12/24 Volt. Das Stromkabel des Halters ist über eine 2-A-Sicherung anzuschließen. 2-A-Ladegerät. Sollte von einem Fachmann montiert werden.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4.75-5.3V
Ausgangsstrom (typisch): 2.0A
Ein- und Ausgangsschutz: Eingangspolungsumkehr/Ausgangsüberspannung/Ausgangsüberstrom/Ausgangskurzschlussschutz
LED-Ladeanzeige: Eingangsleistungsanzeige (grün), Ovp/Ocp/Ausgangskurzschluss (rot)
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit aktive Halterung zur festen Montage
• Samsung Galaxy Note 4

Lesen Sie die gesamte Anleitung sorgfältig durch und betrachten Sie die Bilder, bevor Sie mit der Montage beginnen.

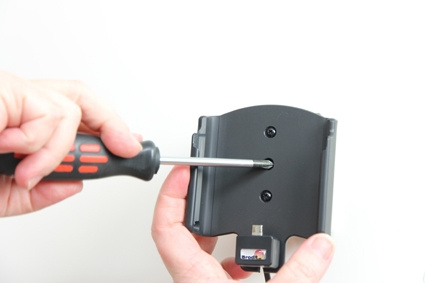

1. Lösen Sie die Schraube in der Mitte des Halters, um die Montageplatte auf der Rückseite zu entfernen.

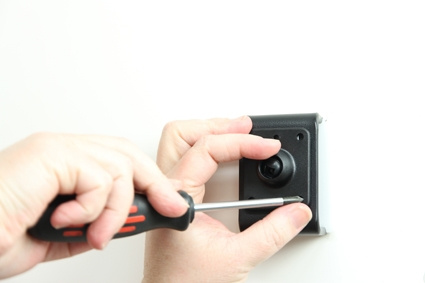

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

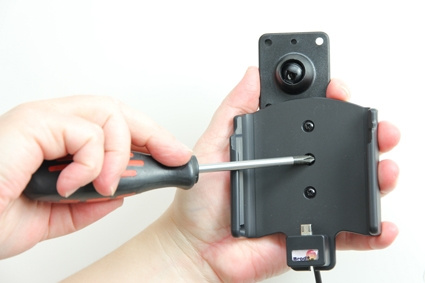

3. Platzieren Sie den Halter über der Montageplatte, sodass die Schraube in das Loch am Kugelgelenk passt. Drehen Sie die Schraube einige Umdrehungen, nur so weit, dass das Gewinde greift. Ziehen Sie den Halter heraus und halten Sie ihn leicht unter Spannung, während Sie die Schraube festziehen, sodass der Halter am Kugelgelenk befestigt wird. Ziehen Sie die Schraube zuerst fest an, lösen Sie sie dann etwas, damit der Halter stabil sitzt, aber noch neigbar ist.

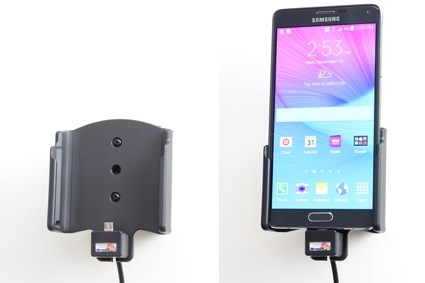

4. Halter fertig montiert.

Brodit ProClip
Die zweiteilige Montage-Lösung von Brodit bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Der eine Teil ist ein Gerätehalter, der genau auf Ihr Mobiltelefon, Tablet oder anderes tragbares Gerät abgestimmt ist. Zusammen damit wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Automodell entworfen wurde. Der ProClip wird ganz ohne Schrauben und ohne Beschädigung der Fahrzeuginnenausstattung installiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Klicken Sie hier
Um Halterungen für Ihr Auto zu finden: Klicken Sie hier

Passend für
Samsung Galaxy Note 4
