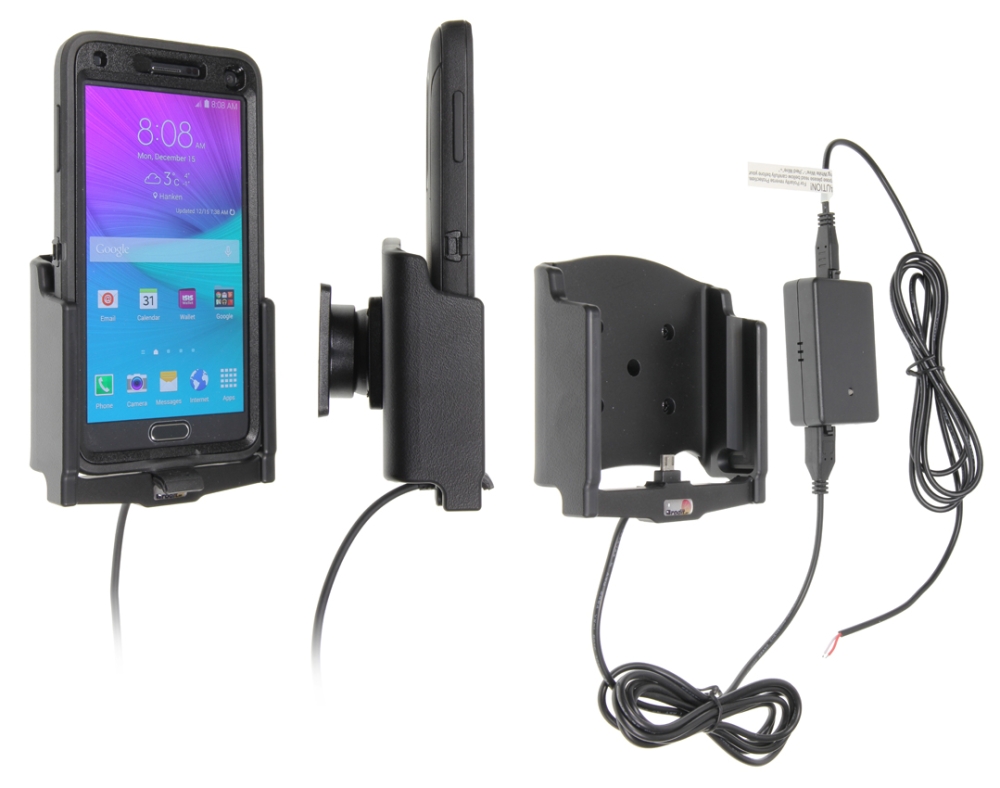

Brodit 513694 - Aktive Halterung für feste Installation. Eine aktive Halterung, die innerhalb des Armaturenbretts angeschlossen wird, was eine ordentliche Montage ohne lose Kabel über dem Armaturenbrett ermöglicht!

Sie können wählen, ob Sie die Halterung nur zum Laden Ihres Geräts verwenden oder einen Adapter an den Molex-Anschluss für zusätzliche Funktionen anschließen möchten. Dann kann die Halterung auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwendet werden (kann nicht für Datenkommunikation oder Audioanschluss verwendet werden).

12/24 Volt. Das Produkt ist E-gekennzeichnet. Das Netzkabel der Halterung muss über eine 2 A Sicherung angeschlossen werden. 2 A Ladegerät. Sollte von einem Fachmann installiert werden. Die Halterung ist an einem Kugelgelenk montiert, sodass Sie Ihr Gerät einfach justieren können, um Reflexionen auf dem Bildschirm zu vermeiden. Wird an einer ProClip Montageplattform montiert.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4.75-5.3V
Ausgangsstrom (typisch): 2.0A
Ein- und Ausgangsschutz: Eingangspolaritätsumkehr/Ausgangsüberspannung/Ausgangsüberstrom/Ausgangskurzschlussschutz
LED-Ladeanzeige: Stromversorgung-Anzeige (grün), Ovp/Ocp/Ausgangskurzschluss (rot)
Betriebstemperatur: 0°C ~ +40°C
Lagertemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit Aktive Halterung für feste Installation
• Samsung Galaxy Note 4

Lesen Sie die gesamte Anleitung sorgfältig durch und betrachten Sie die Bilder, bevor Sie mit der Montage beginnen.

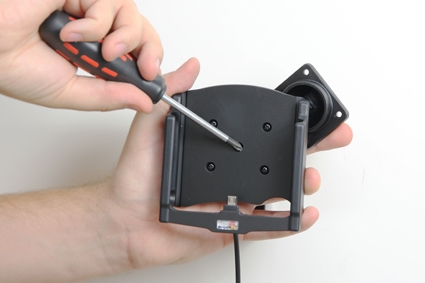

1. Lösen Sie die Schraube in der Mitte der Halterung, um die Montageplatte auf der Rückseite entfernen zu können.

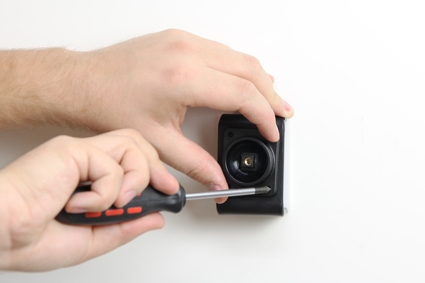

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

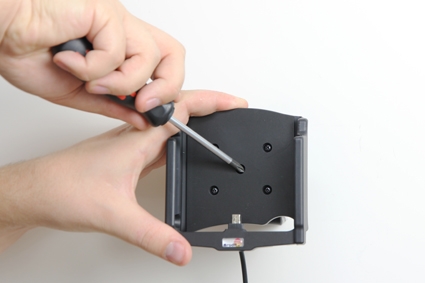

3. Setzen Sie die Halterung über die Montageplatte, sodass das Kugelgelenk passt. Schrauben Sie die Halterung an der Montageplatte fest.

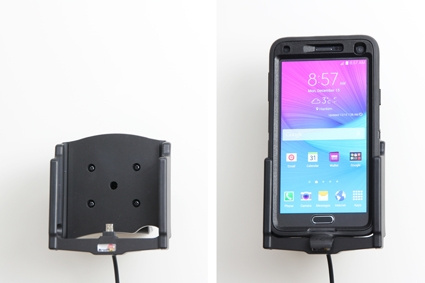

4. Die Halterung ist fertig montiert.

Brodit ProClip
Brodits zweiteiliges Montagesystem bietet eine Installation, die perfekt auf Ihre Bedürfnisse abgestimmt ist. Ein Teil ist ein Gerätehalter, angepasst an Ihr Mobiltelefon, Tablet oder anderes Handgerät. Zusammen mit diesem wird ein ProClip verwendet – eine speziell für Ihr Automodell designte Montagehalterung. ProClip wird komplett schraubenlos und ohne Schäden am Fahrzeuginterieur installiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Hier klicken
Um Halterungen für Ihr Auto zu finden: Hier klicken

Passend für
Samsung Galaxy Note 4
