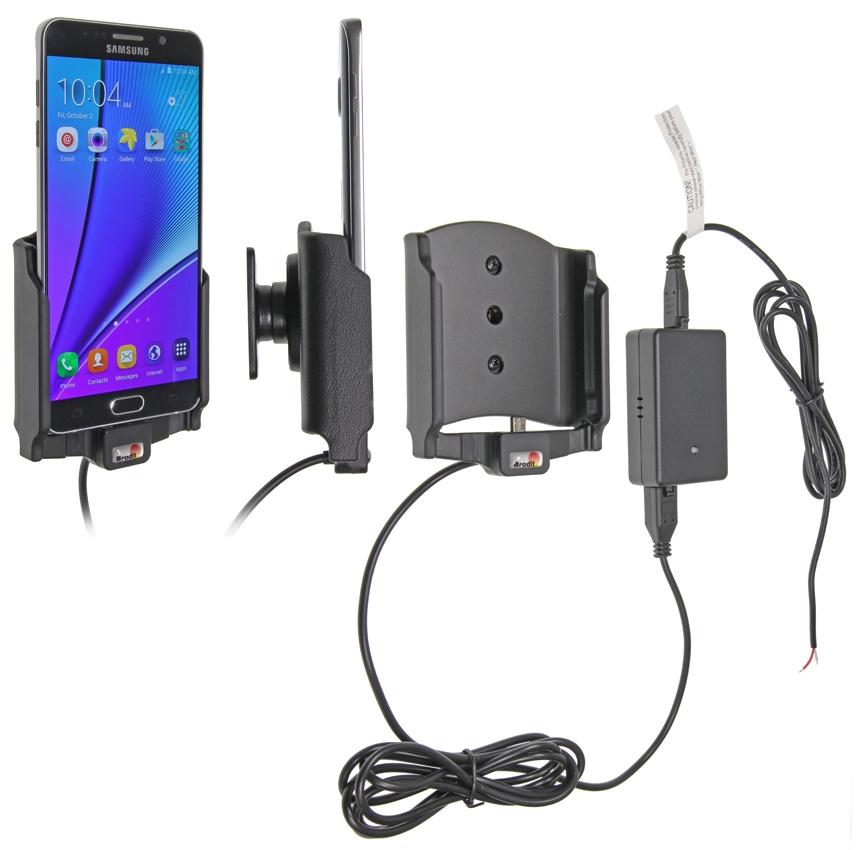

Brodit 513771 - Aktive Halterung für feste Installation. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, was eine elegante Montage ohne lose Kabel über dem Armaturenbrett ermöglicht! Die Halterung ist an einem Kugelgelenk montiert, sodass Sie Ihr Gerät einfach so einstellen können, dass Reflexionen auf dem Bildschirm vermieden werden. Wird auf der ProClip-Montageplattform in Ihrem Auto montiert.

Mit Molex-Adaptersystem. Sie können wählen, ob Sie die Halterung nur zum Laden Ihres Geräts verwenden oder einen Adapter an den Molex-Stecker anschließen möchten, um weitere Funktionen zu nutzen. So können Sie die Halterung auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (nicht für Datenkommunikation oder Audioanschluss geeignet).

Das Produkt ist E-gekennzeichnet. 12/24 Volt. Das Stromkabel der Halterung muss über eine 2 A Sicherung angeschlossen werden. 2 A Ladegerät. Montage durch Fachmann empfohlen.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4.75-5.3V
Ausgangsstrom (typ.): 2.0A
Ein- und Ausgangsschutz: Eingangs-Polungsumkehr/Ausgangsüberspannung/Ausgangsüberstrom/Ausgangskurzschlussschutz
LED-Ladeanzeige: Stromversorgung (grün), Ovp/Ocp/Kurzschluss-Ausgang (rot)
Betriebstemperatur: 0°C ~ +40°C
Lagertemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit Aktive Halterung für feste Installation
• Samsung Galaxy Note 5

Lesen Sie die gesamte Anleitung sorgfältig durch und betrachten Sie die Bilder, bevor Sie mit der Montage beginnen.

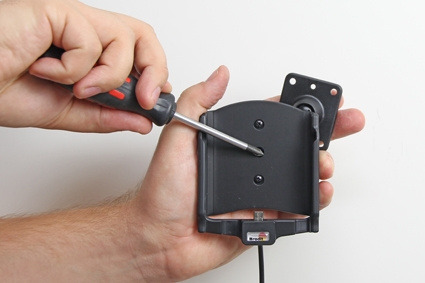

1. Lösen Sie die Schraube in der Mitte der Halterung, um die Montageplatte auf der Rückseite zu entfernen.

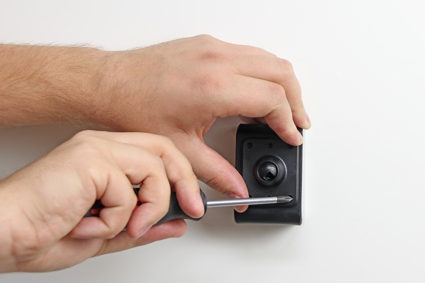

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Schrauben Sie die Montageplatte mit den beiliegenden Schrauben fest.

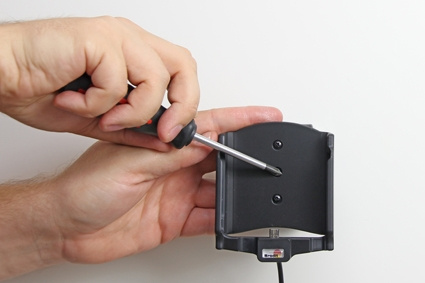

3. Setzen Sie die Halterung auf die Montageplatte, sodass die Schraube in das Loch im Kugelgelenk passt. Drehen Sie die Schraube einige Umdrehungen, nur so viel, dass das Gewinde greift. Ziehen Sie die Halterung heraus und halten Sie sie leicht gespannt, während Sie die Schraube festziehen, sodass die Halterung am Kugelgelenk befestigt wird. Ziehen Sie zuerst die Schraube fest an, lösen Sie sie dann etwas, sodass die Halterung fest sitzt, aber noch schwenkbar ist.

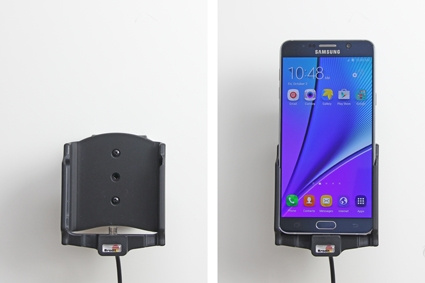

4. Halterung fertig montiert.

Brodit ProClip
Die zweiteilige Montagelösung von Brodit bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Ein Teil ist ein Gerätehalter, angepasst an Ihr Mobiltelefon, Tablet oder ein anderes tragbares Gerät. Zusammen damit wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Fahrzeugmodell entwickelt wurde. ProClip wird ganz ohne Schrauben und ohne Beschädigung des Fahrzeuginnenraums montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!
