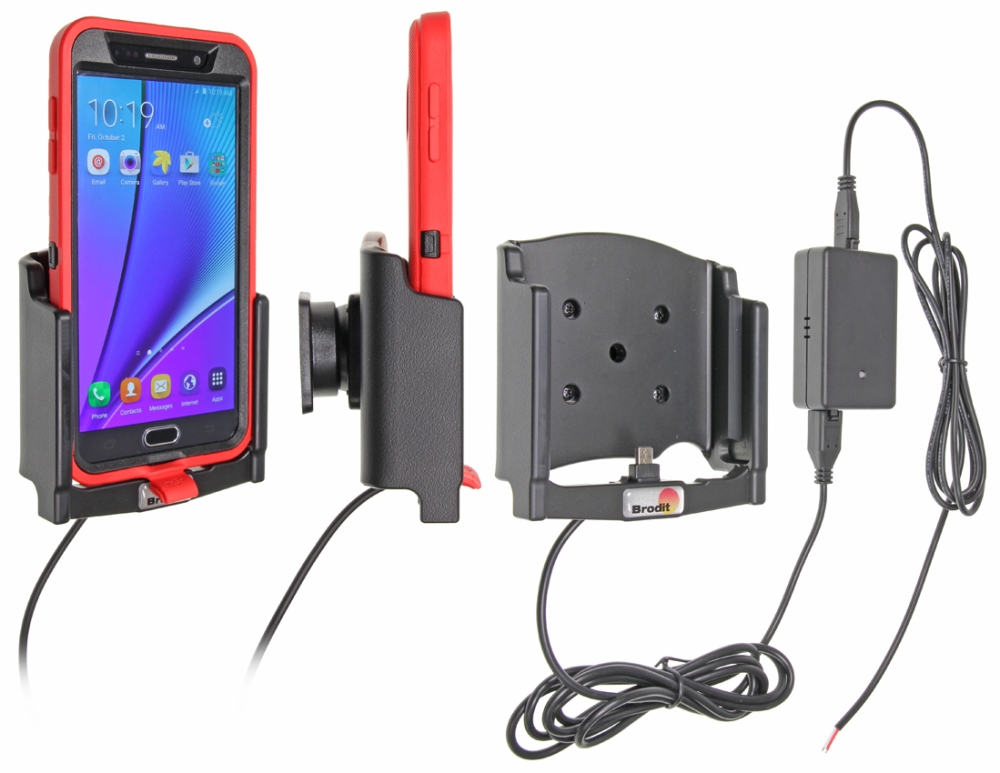

Brodit 513772 - Aktive Halterung für feste Installation. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, was eine saubere Montage ohne lose Kabel über dem Armaturenbrett ermöglicht!

Sie können wählen, die Halterung nur zum Laden Ihres Geräts zu verwenden oder einen Adapter an den Molex-Anschluss für zusätzliche Funktionen anzuschließen. Dann können Sie die Halterung auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (nicht für Datenkommunikation oder Audioanschluss geeignet).

12/24 Volt. Das Produkt ist E-geprüft. Das Stromkabel an der Halterung muss über eine 2-A-Sicherung angeschlossen werden. 2-A-Ladegerät. Sollte von einem Fachmann montiert werden. Die Halterung ist auf einem Kugelgelenk montiert, sodass Sie Ihr Gerät einfach einstellen können, um Blendungen auf dem Bildschirm zu vermeiden. Wird auf der ProClip-Montageplattform montiert.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4,75-5,3V
Ausgangsstrom (Typ): 2,0A
Eingangs- & Ausgangsschutz: Eingangspolungsumkehr / Ausgang Überspannung / Ausgang Überstrom / Ausgang Kurzschutz
LED-Ladeanzeige: Netzanzeige (Grün), Ovp/Ocp/Kurzschluss (Rot)
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit Aktive Halterung für feste Installation
• Samsung Galaxy Note 5

Lesen Sie die Anleitung sorgfältig durch und schauen Sie sich die Bilder vor dem Beginn der Montage an.

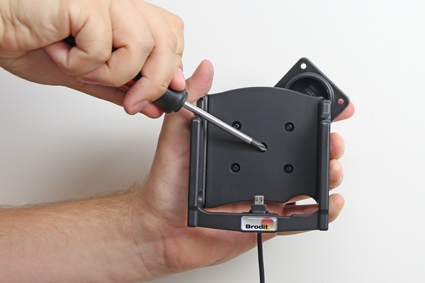

1. Lösen Sie die Schraube in der Mitte der Halterung, damit Sie die Montageplatte auf der Rückseite entfernen können.

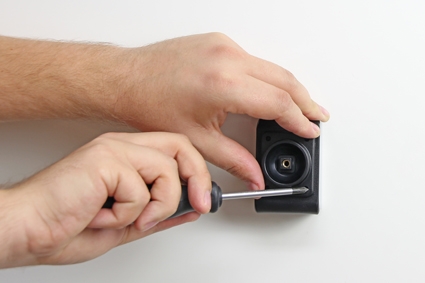

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

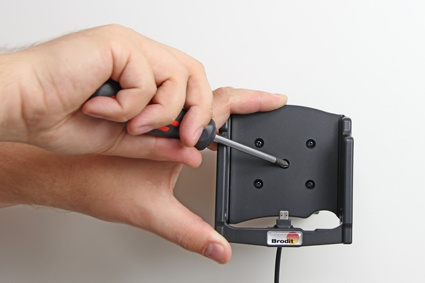

3. Setzen Sie die Halterung über die Montageplatte, sodass das Kugelgelenk passt. Schrauben Sie die Halterung an der Montageplatte fest.

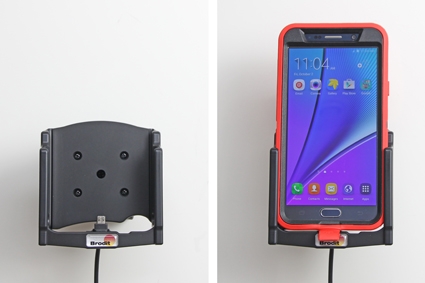

4. Halterung ist montagefertig.

Brodit ProClip
Brodits zweiteilige Montage-lösung bietet Ihnen eine Installation, die perfekt zu Ihren Bedürfnissen passt. Der eine Teil ist ein Gerätehalter, abgestimmt auf Ihr Mobiltelefon, Tablet oder ein anderes handgehaltenes Gerät. Zusammen damit wird ein ProClip verwendet – eine speziell für Ihr Automodell designte Montagehalterung. ProClip wird komplett schraubenlos und ohne Beschädigung der Fahrzeuginnenausstattung montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Klicken Sie hier
Um Halterungen für Ihr Auto zu finden: Klicken Sie hier

Passend für
Samsung Galaxy Note 5
