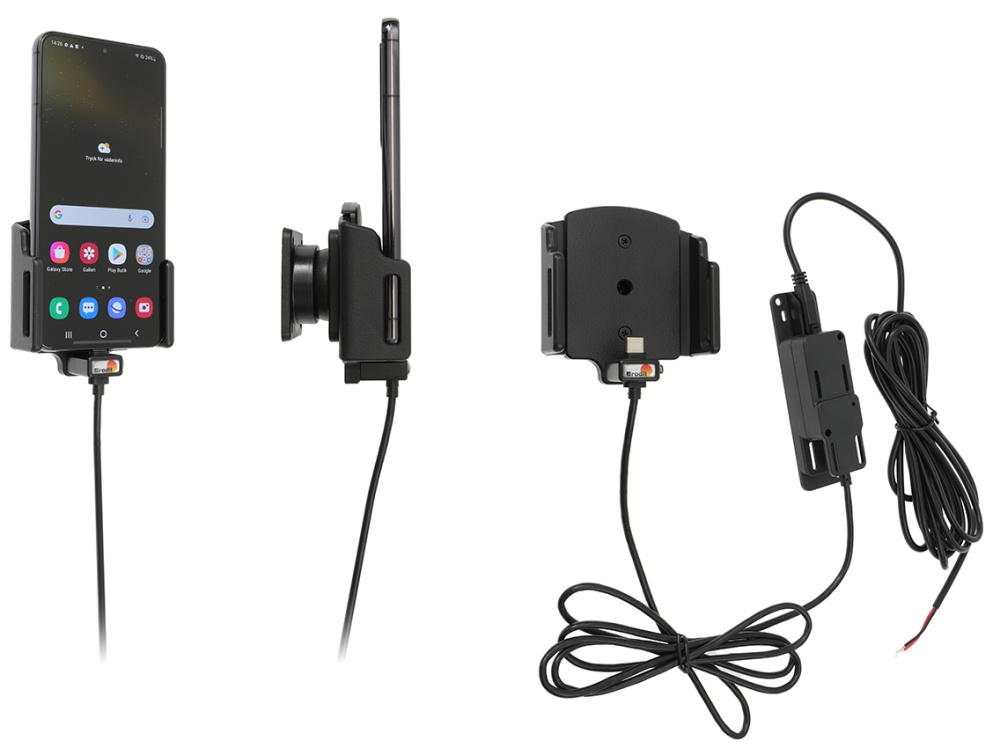

Brodit 727298 - Aktive Halterung für feste Installation. Mit Ihrem Mobiltelefon in einer Halterung im Auto haben Sie es immer in Sicht- und Reichweite. Und mit einer aktiven Halterung haben Sie immer einen frisch geladenen Akku, wenn Sie das Auto verlassen. Verkehrssicher, praktisch und bequem! Für feste Installation. Die Halterung wird hinter dem Armaturenbrett angeschlossen, was eine professionelle Montage ohne lose Kabel über dem Armaturenbrett ermöglicht. Die Ladebox hat zwei USB-Anschlüsse: QC 3.0A + 2.4A. Es ist einfach, das Gerät in die Halterung zu setzen, so dass es an die Ladung angeschlossen ist, und es mitzunehmen, wenn Sie das Auto verlassen.

Die verstellbare Halterung passt für Telefone mit USB Typ C Anschluss, mit Hülle/Case mit folgenden Maßen. Breite: 62-77 mm, Dicke: 6-10 mm. Messen Sie Ihr Telefon und vergleichen Sie mit den Spezifikationen der Halterung, um sicherzustellen, dass Sie das richtige Produkt gewählt haben (wenn Sie eine Hülle verwenden: messen Sie das Gerät mit der Hülle). Bevor Sie die Halterung verwenden, müssen Sie die Breite der Halterung so einstellen, dass sie genau zu Ihrem Handy passt. Dann hält sie Ihr Telefon sicher in aufrechter Position, die Ihnen maximale Mobilabdeckung bietet. Die Halterung hat ein elegantes und diskretes Design, das sich gut in die Innenausstattung des Autos einfügt.

Die Halterung ist mit einem Kugelgelenk ausgestattet, so dass Sie den Winkel einfach einstellen können, um den Bildschirm gut zu sehen, oder zwischen Hoch- und Querformat wechseln können. Neigbar um 17° und drehbar um 360°. Montageplatte 42x50 mm mit 4 mm AMPS-Lochung. Hergestellt aus schwarzem ABS/Acetal-Kunststoff. Hergestellt in Schweden. Das Stromkabel der Halterung muss über eine 2 A Sicherung angeschlossen werden. Sollte von einem Fachmann montiert werden. Montage auf der ProClip Montageschiene.

• Brodit Aktive Halterung für feste Installation
• Samsung Galaxy S22 5G SM-S901B/SM-S901B/DS

Lesen Sie die gesamte Anleitung sorgfältig durch und sehen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

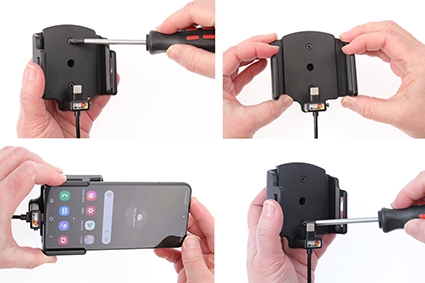

1. Passen Sie die Halterung an Ihr Gerät an: Lösen Sie die Schrauben an der Vorderseite der Halterung und ziehen Sie die Seiten der Halterung auf die maximale Breite heraus. Setzen Sie das Gerät gerade in die Halterung ein, so dass es den Ladeanschluss verbindet. Drücken Sie die Seiten der Halterung zusammen, damit das Gerät fest sitzt. Nehmen Sie das Telefon vorsichtig aus der Halterung, ohne die Position der Seiten zu verändern. Ziehen Sie die Schrauben an der Vorderseite der Halterung fest.

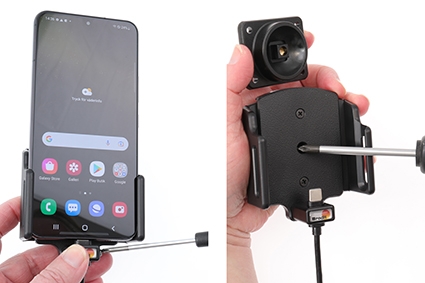

2. Prüfen Sie, ob der Anschluss im Telefon verbunden ist. Müssen Sie die Tiefe des Ladeanschlusses anpassen: Lösen Sie die Schraube an der Seite des Blocks, in dem sich der Ladeanschluss befindet. Stellen Sie die Position des Ladeanschlusses so ein, dass er richtig mit dem Telefon verbunden ist. Sichern Sie die Position des Ladeanschlusses durch Anziehen der Schraube. Lösen Sie die Schraube in der Mitte der Halterung, um die Montageplatte auf der Rückseite entfernen zu können.

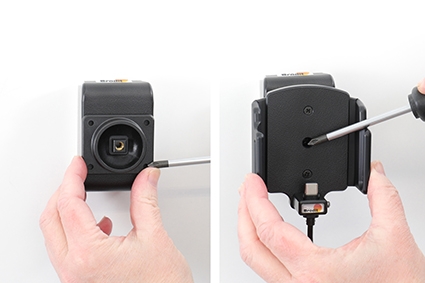

3. Platzieren Sie die Montageplatte an der gewünschten Stelle. Schrauben Sie die Montageplatte mit den mitgelieferten Schrauben fest. Setzen Sie die Halterung über die Montageplatte so, dass die Schraube in das Kugelgelenk passt. Schrauben Sie die Halterung fest, so dass sie sicher sitzt, aber noch einstellbar ist.

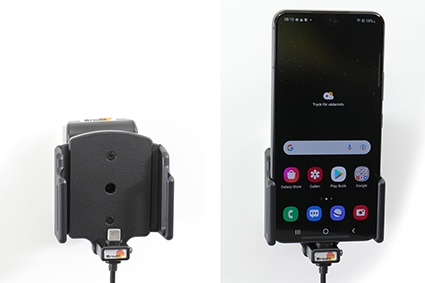

4. Halterung fertig montiert.

Spezifikationen
- Eingang Molex 2-Pin
- Ausgangsanschluss Typ: Dual USB Typ-A Buchse.
- Ausgangsspannung: 5V, 9V, 12V (nominal)
- Ausgangsstrom:
- USB Port 1: 3,6V ~ 6V/3A 6,2-9V/2A 9,2-12V/1,5A (Empfohlen für Android usw.)
- USB Port 2: 4,9V ~ 5,25V 2,4A (Empfohlen für Apple)
- Ausgangsspannungswelligkeit: 300mV pk-pk bei Maximalbelastung
- Eingangsspannungsbereich: DC 12--24V DC, Eingang kann 40V Lastspitzen vertragen
- Eingangsstrom: 3,0 A DC Max
- Eingangsstrom ohne angeschlossenes Gerät: 0,005A
- DC-DC Wirkungsgrad: Über 86% typischer Wert
- Nennleistung:
- USB Port 1: 18 Watt Max.
- USB Port 2: 12 Watt Max.
Abmessungen: 74 x 82 x 55 mm
Gewicht: 238 g
Volumen: 334 cm3

Brodit ProClip
Die zweiteilige Montagelösung von Brodit bietet Ihnen eine Installation, die perfekt zu Ihren Bedürfnissen passt. Ein Teil ist eine Gerätehalterung, maßgeschneidert für Ihr Mobiltelefon, Tablet oder ein anderes tragbares Gerät. Zusammen damit wird ein ProClip verwendet - eine Halterung, die speziell für Ihr Automodell entwickelt wurde. Der ProClip wird völlig ohne Schrauben und ohne Beschädigung der Fahrzeuginnenausstattung installiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Hier klicken
Um Halterungen für Ihr Auto zu finden: Hier klicken

Passend für
Samsung Galaxy S22 5G SM-S901B/SM-S901B/DS
