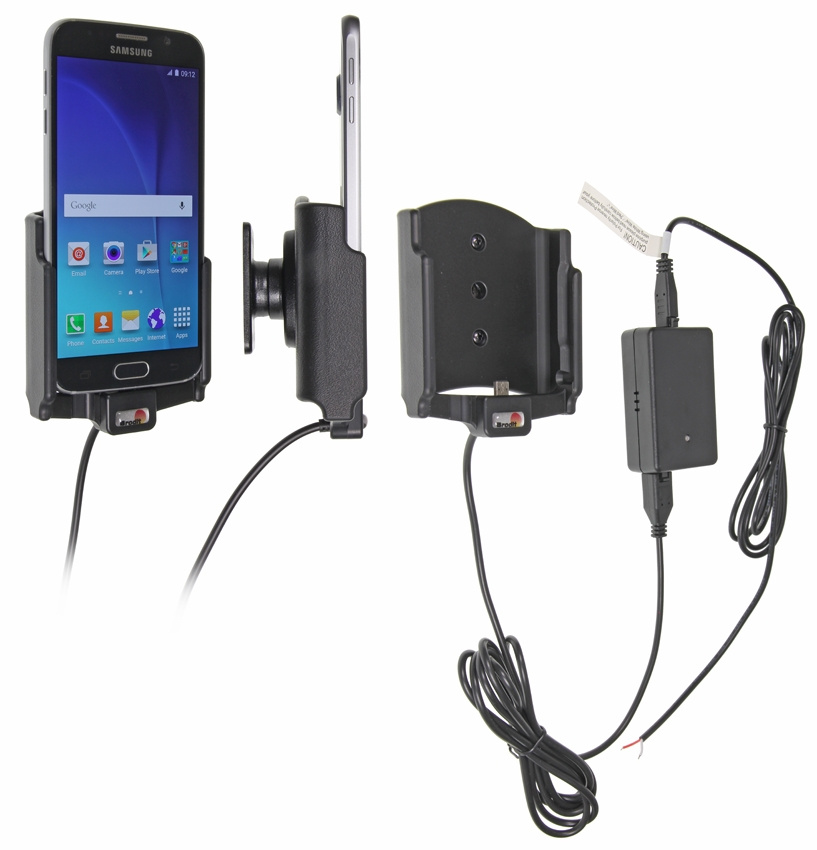

Brodit 513723 - Aktive Halterung für die feste Installation. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, was eine saubere Montage ohne lose Kabel ermöglicht, die über das Armaturenbrett hängen! Die Halterung ist auf einem Kugelgelenk montiert, sodass Sie Ihr Gerät einfach einstellen können, um Reflexionen auf dem Bildschirm zu vermeiden. Wird auf der ProClip-Montageplattform in Ihrem Auto montiert.

Mit Molex-Adaptersystem. Sie können die Halterung nur zum Laden Ihres Gerätes verwenden oder einen Adapter an den Molex-Anschluss anschließen, um eine zusätzliche Funktion zu nutzen. Damit können Sie die Halterung auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen nutzen (nicht für Datenkommunikation oder Audioanschluss verwendbar).

Das Produkt ist E-gekennzeichnet. 12/24 Volt. Das Stromkabel der Halterung muss über eine 2 A Sicherung angeschlossen werden. 2 A Ladegerät. Sollte von einem Fachmann montiert werden.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4.75-5.3V
Ausgangsstrom (Typ): 2.0A
Eingangs- & Ausgangsschutz: Eingangspolungsumkehr/Ausgang Überspannung/Ausgang Überstrom/Ausgang Kurzschlussschutz
LED-Ladestandsanzeige: Stromversorgung auf Indikator (Grün), Ovp/Ocp/Kurzschluss (Rot)
Betriebstemperatur: 0°C ~ +40°C
Lagertemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit Aktive Halterung für feste Installation
• Samsung Galaxy S6

Lesen Sie die gesamte Anleitung sorgfältig durch und sehen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

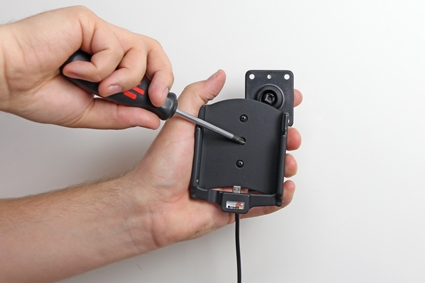

1. Lösen Sie die Schraube in der Mitte der Halterung, damit Sie die Montageplatte auf der Rückseite entfernen können.

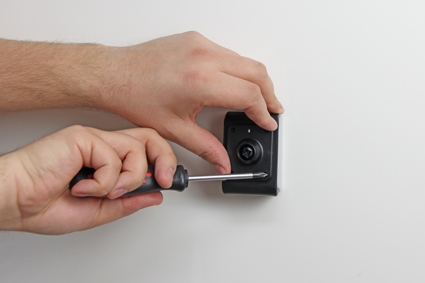

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

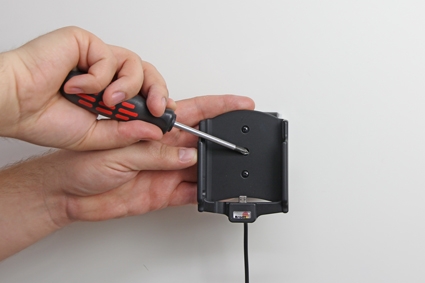

3. Setzen Sie die Halterung über die Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt. Schrauben Sie die Schraube mehrmals ein, nur so weit, dass sich das Gewinde greift. Ziehen Sie die Halterung heraus und halten Sie sie leicht unter Spannung, während Sie gleichzeitig die Schraube festziehen, sodass die Halterung am Kugelgelenk befestigt wird. Ziehen Sie zuerst die Schraube fest an, lösen Sie sie dann so, dass die Halterung fest sitzt, aber noch schwenkbar ist.

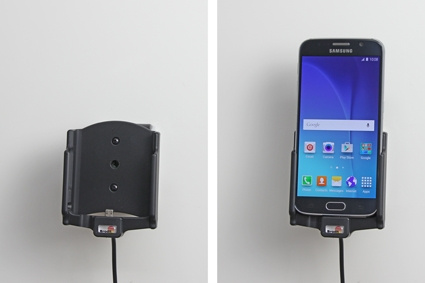

4. Die Halterung ist fertig montiert.

Brodit ProClip
Die zweiteilige Montagelösung von Brodit bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Der eine Teil ist ein Gerätehalter, der speziell für Ihr Handy, Tablet oder anderes Handheld-Gerät angepasst ist. Zusammen damit wird ein ProClip verwendet – eine Halterung, die für Ihren Fahrzeugtyp speziell entworfen wurde. Der ProClip wird komplett ohne Schrauben und ohne Beschädigung der Fahrzeuginnenausstattung montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halter für Ihr Gerät zu finden: Hier klicken
Um Halterungen für Ihr Fahrzeug zu finden: Hier klicken

Passend für
Samsung Galaxy S6
