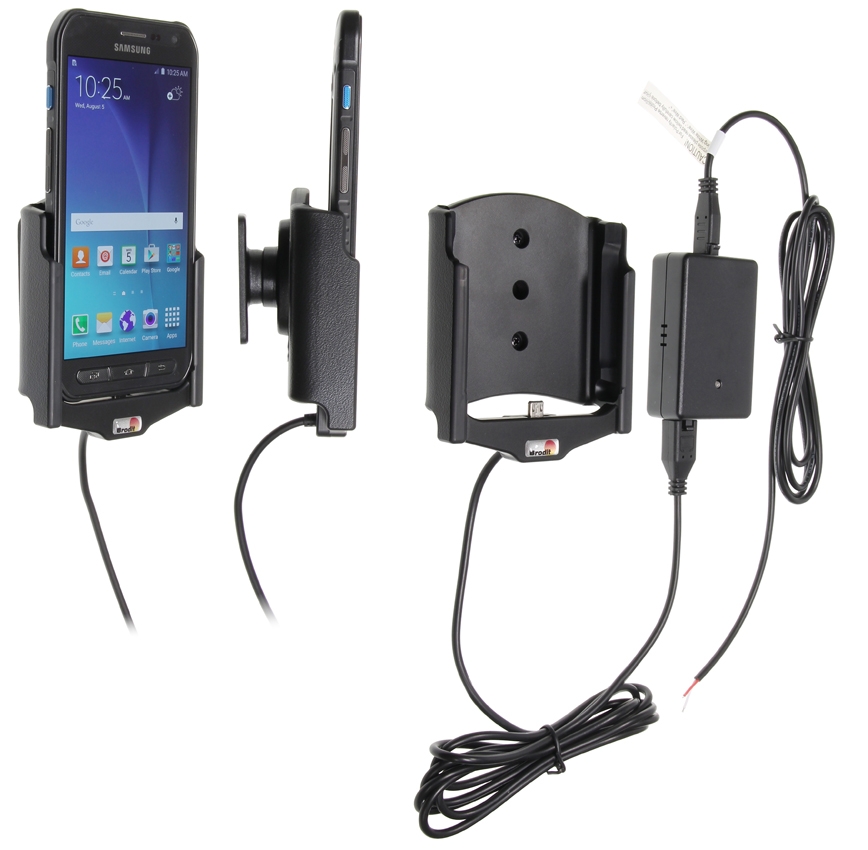

Brodit 513752 - Aktive Halterung für feste Installation. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, sorgt für eine saubere Montage ohne lose Kabel, die über das Armaturenbrett hängen!

Sie können wählen, den Halter nur zum Laden Ihres Geräts zu verwenden oder einen Adapter an den Molex-Anschluss anzuschließen, um weitere Funktionen zu nutzen. Dann können Sie den Halter auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (nicht für Datenkommunikation oder Audioanschluss geeignet).

12/24 Volt. Das Produkt ist E-geprüft. Das Stromkabel am Halter muss über eine 2 A Sicherung angeschlossen werden. 2 A Ladegerät. Sollte von einem Fachmann montiert werden. Der Halter ist an einem Kugelgelenk montiert, sodass Sie Ihr Gerät einfach einstellen können, um Reflexionen auf dem Bildschirm zu vermeiden. Wird auf der ProClip-Montageplattform montiert.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4.75-5.3V
Ausgangsstrom (typisch): 2.0A
Ein- und Ausgangsschutz: Eingangs-Polungsumkehr/Ausgang Überspannung/Ausgang Überstrom/Ausgang Kurzschlussschutz
LED-Ladeanzeige: Stromversorgung-Anzeige (Grün), Ovp/Ocp/Kurzschluss (Rot)
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit Aktive Halterung für feste Installation
• Samsung Galaxy S6 Active

Lesen Sie die gesamte Anleitung sorgfältig durch und sehen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

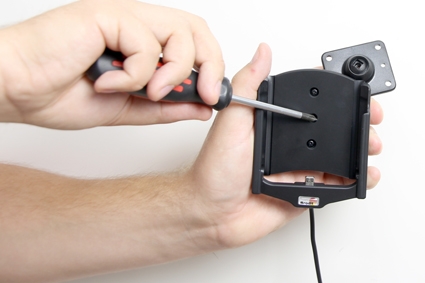

1. Lösen Sie die Schraube in der Mitte des Halters, damit Sie die Montageplatte auf der Rückseite entfernen können.

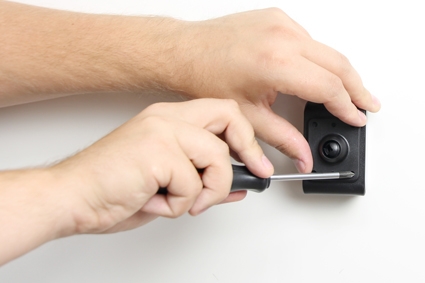

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

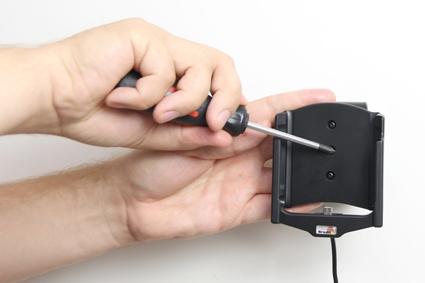

3. Setzen Sie den Halter auf die Montageplatte, so dass die Schraube in das Loch im Kugelgelenk passt. Drehen Sie die Schraube einige Umdrehungen, nur so weit, dass das Gewinde greift. Ziehen Sie den Halter heraus und spannen Sie ihn leicht, während Sie die Schraube festziehen, so dass der Halter am Kugelgelenk anliegt. Ziehen Sie die Schraube zuerst fest an, lockern Sie sie dann, so dass der Halter fest, aber schwenkbar sitzt.

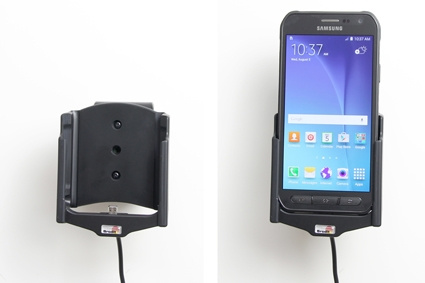

4. Halter fertig montiert.

Brodit ProClip
Brodit's zweiteiliges Montagesystem bietet eine Installation, die perfekt zu Ihren Bedürfnissen passt. Ein Teil ist ein Gerätehalter, angepasst an Ihr Mobiltelefon, Tablet oder anderes Handgerät. Zusammen damit wird ein ProClip verwendet – eine speziell für Ihr Automodell entwickelte Montagehalterung. Der ProClip wird ohne Schrauben und ohne Beschädigung des Fahrzeuginnenraums installiert. Flexibel, stabil und sicher. Einfacher geht's nicht!

Um Halterungen für Ihr Gerät zu finden: Hier klicken
Um Halter für Ihr Auto zu finden: Hier klicken

Passend für
Samsung Galaxy S6 Active
