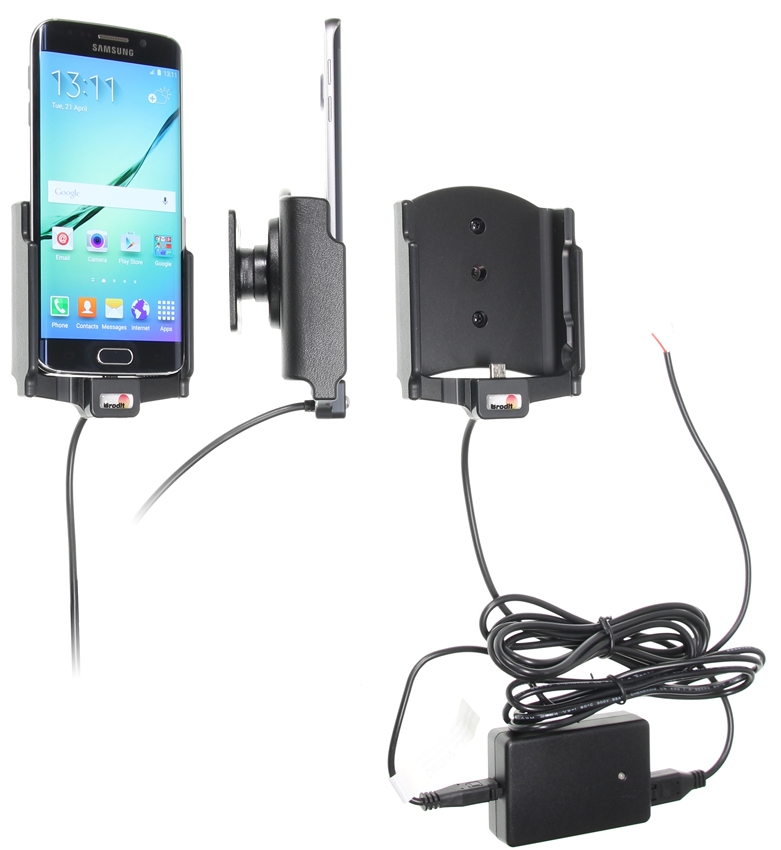

Brodit 513731 - Aktiver Halter für feste Installation. Ein aktiver Halter, der hinter dem Armaturenbrett angeschlossen wird, was eine saubere Montage ohne lose Kabel über dem Armaturenbrett ermöglicht! Der Halter ist auf einem Kugelgelenk montiert, so dass Sie Ihr Gerät einfach einstellen können, um Reflexionen auf dem Bildschirm zu vermeiden. Wird auf der ProClip-Montageplattform in Ihrem Auto montiert.

Mit Molex-Adaptersystem. Sie können den Halter nur zum Laden Ihres Geräts verwenden oder einen Adapter am Molex-Stecker anschließen, um zusätzliche Funktionen zu nutzen. Dadurch kann der Halter auch zum Laden eines GPS-Empfängers oder anderer eigener Lösungen verwendet werden (nicht für Datenkommunikation oder Audioanschluss geeignet).

Das Produkt ist E-gekennzeichnet. 12/24 Volt. Das Stromkabel am Halter muss über eine 2 A Sicherung angeschlossen werden. 2 A Ladegerät. Sollte von einem Fachmann montiert werden.

Ladespezifikationen:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4,75-5,3V
Ausgangsstrom (Typ): 2,0A
Ein- und Ausgangsschutz: Eingangspolungsumkehr/Ausgangsüberspannung/Ausgangsüberstrom/Ausgangskurzschutz
LED-Ladeanzeige: Stromversorgung (Grün), Ovp/Ocp/Ausgangskurzschluss (Rot)
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit Aktivhalter für feste Installation
• Samsung Galaxy S6 edge

Lesen Sie die gesamte Anleitung sorgfältig durch und sehen Sie sich die Bilder vor der Montage an.

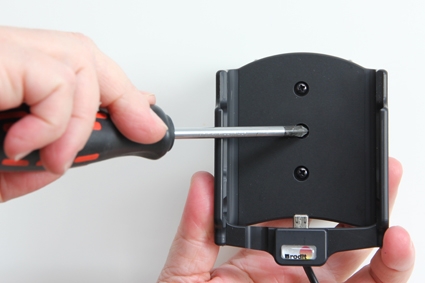

1. Lösen Sie die Schraube in der Mitte des Halters, sodass Sie die Montageplatte auf der Rückseite entfernen können.

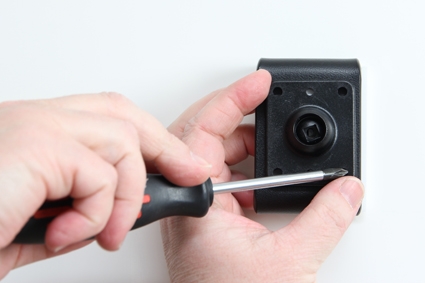

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

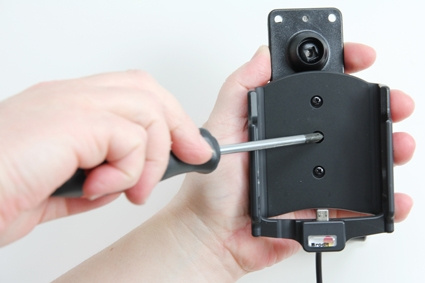

3. Platzieren Sie den Halter über der Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt. Drehen Sie die Schraube einige Umdrehungen, so dass das Gewinde greift. Ziehen Sie den Halter heraus und halten Sie ihn leicht gespannt, während Sie die Schraube festziehen, so dass der Halter am Kugelgelenk befestigt wird. Ziehen Sie zuerst die Schraube fest an, lösen Sie sie dann so, dass der Halter fest sitzt, aber noch schwenkbar ist.

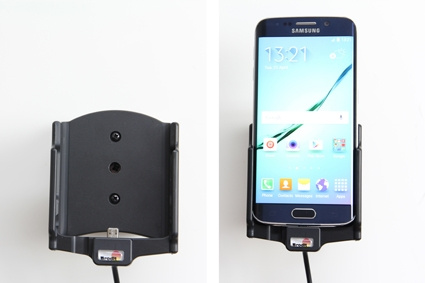

4. Halter fertig montiert.

Brodit ProClip
Die zweiteilige Montage-Lösung von Brodit bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse abgestimmt ist. Ein Teil ist ein Gerätehalter, angepasst an Ihr Mobiltelefon, Tablet oder anderes tragbares Gerät. Zusammen mit diesem wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Automodell entworfen wurde. ProClip wird ohne Schrauben und ohne Schäden am Fahrzeuginnenraum montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halter für Ihr Gerät zu finden: Klicken Sie hier
Um Halterungen für Ihr Auto zu finden: Klicken Sie hier

Passend für
Samsung Galaxy S6 edge
