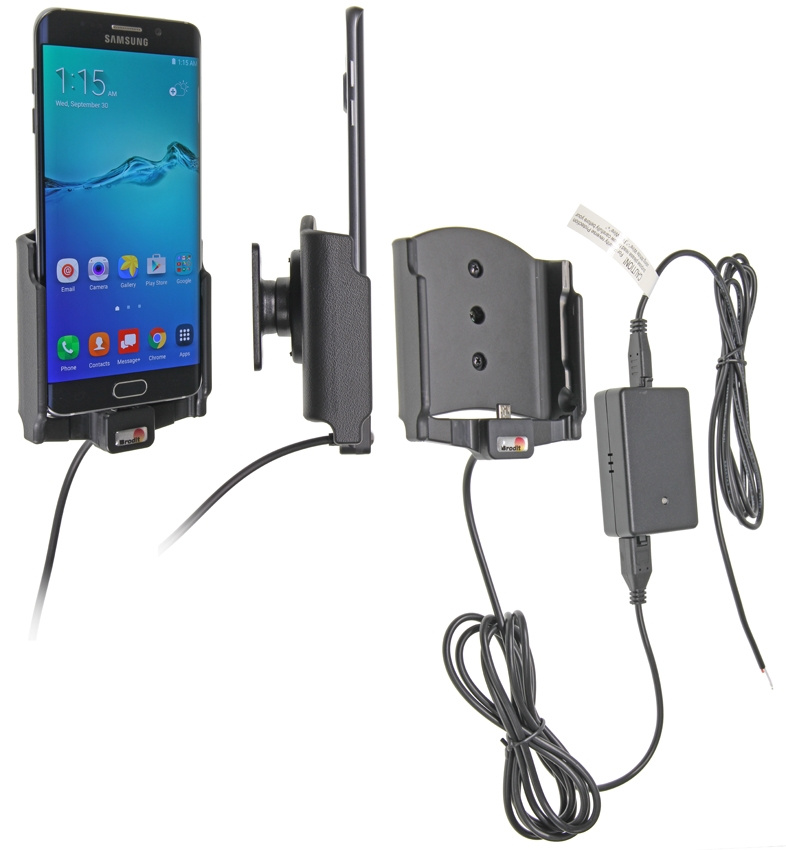

Brodit 513773 - Aktive Halterung für feste Installation. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, was eine saubere Montage ohne lose Kabel über dem Armaturenbrett ermöglicht! Der Halter ist auf einem Kugelgelenk montiert, sodass Sie Ihr Gerät einfach so verstellen können, dass Reflexionen auf dem Bildschirm vermieden werden. Montiert auf der ProClip-Montageplattform in Ihrem Fahrzeug.

Mit Molex-Adaptersystem. Sie können wählen, ob Sie die Halterung nur zum Laden Ihres Geräts verwenden oder einen Adapter an den Molex-Anschluss anschließen, um zusätzliche Funktionen zu nutzen. Dann können Sie den Halter auch zum Laden von GPS-Empfängern oder anderen eigenen Lösungen verwenden (nicht für Datenkommunikation oder Audioanschluss geeignet).

Das Produkt ist E-gekennzeichnet. 12/24 Volt. Das Stromkabel der Halterung muss über eine 2-A-Sicherung angeschlossen werden. 2-A-Ladegerät. Die Montage sollte von einem Fachmann durchgeführt werden.

Ladesteckdaten:
Eingangsspannung: DC/10-30V
Ladespannung: DC/4,75-5,3V
Ausgangsstrom (typisch): 2,0A
Eingangs- & Ausgangsschutz: Eingangspolungenkehrschutz/Ausgangsüberspannung/Ausgangsüberstrom/Ausgangskurzschlussschutz
LED-Ladeanzeige: Energieeingangsindikator (grün), Ovp/Ocp/Kurzschluss (rot)
Betriebstemperatur: 0°C ~ +40°C
Lagertemperatur: -20°C ~ +80°C
RoHS-konform: ROHS

• Brodit Aktive Halterung für feste Installation
• Samsung Galaxy S6 edge+

Lesen Sie die gesamte Anleitung sorgfältig durch und sehen Sie sich die Bilder vor Beginn der Montage an.

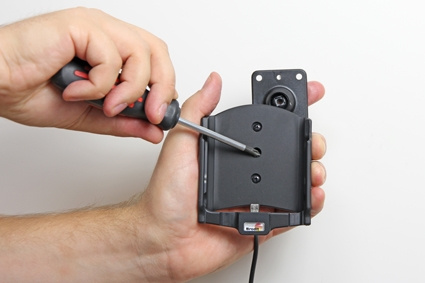

1. Lösen Sie die Schraube in der Mitte der Halterung, damit Sie die Montageplatte auf der Rückseite entfernen können.

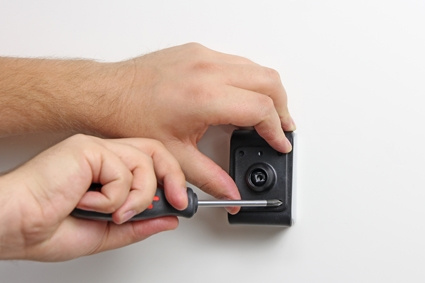

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Schrauben Sie die Montageplatte mit den mitgelieferten Schrauben fest.

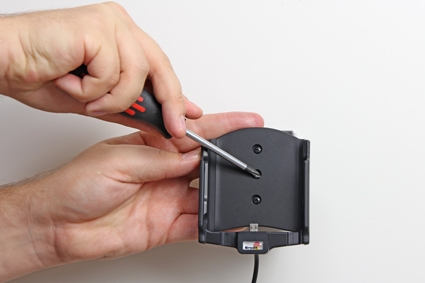

3. Setzen Sie die Halterung über die Montageplatte so, dass die Schraube in das Loch im Kugelgelenk passt. Schrauben Sie die Schraube ein paar Umdrehungen, nur so weit, dass das Gewinde greift. Ziehen Sie die Halterung heraus und halten Sie sie leicht gespannt, während Sie die Schraube festziehen, damit die Halterung fest gegen das Kugelgelenk gezogen wird. Ziehen Sie die Schraube zuerst fest an, lösen Sie sie dann wieder, so dass die Halterung fest sitzt, aber trotzdem schwenkbar ist.

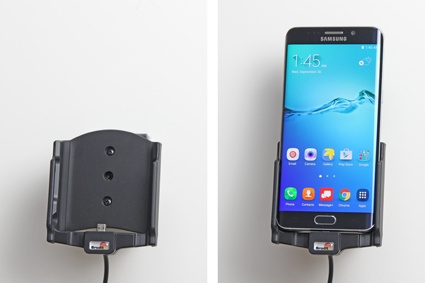

4. Halterung fertig montiert.

Brodit ProClip
Brodits zweiteilige Montagelösung bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Der eine Teil ist ein Geräthalter, angepasst an Ihr Mobiltelefon, Tablet oder ein anderes Handheld-Gerät. Zusammen mit diesem wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Fahrzeugmodell entwickelt wurde. ProClip wird komplett ohne Schrauben und ohne Beschädigung der Fahrzeuginneneinrichtung montiert. Flexibel, stabil und sicher. Einfacher geht’s nicht!

Um einen Halter für Ihr Gerät zu finden: Hier klicken
Um eine Halterung für Ihr Fahrzeug zu finden: Hier klicken

Passend für
Samsung Galaxy S6 edge+
