Radio-Upgrade V90 1996-2000
Wie erkenne ich, welche Extras mein Auto hat?
| Lautsprecher in den vorderen und hinteren Türen |
| oder |
| Lautsprecher im Armaturenbrett und den hinteren Türen |
| Lautsprecher im Armaturenbrett, vorderen und hinteren Türen |
| Lautsprecher in den D-Säulen |
| Nur mit SC-805, SC-802, CT-505 und CT-504 Radios. |
| (wird hinter dem Radio montiert) |

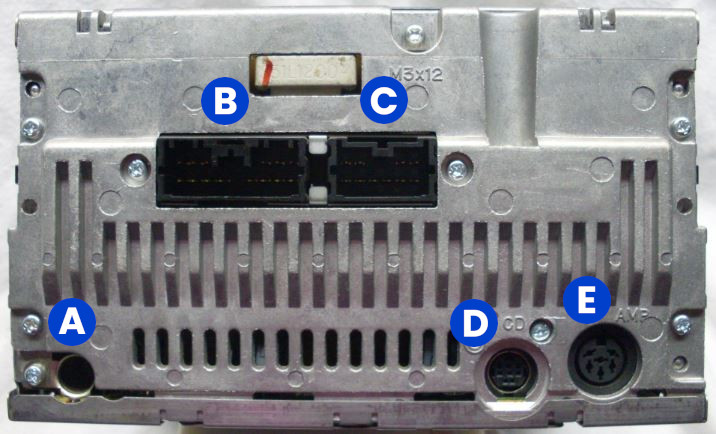

A – Antennenanschluss
B – Strom-/Lautsprecheranschluss
C – Lautsprecheranschluss
D – CD-Wechsleranschluss (8-polig)
E – Niederpegel-Ausgang (6-polig)
Für den Austausch der Stereoanlage werden benötigt:
Installationskit: 1-DIN oder 2-DIN (nur ISO-Kabel)
oder
Kabelsatz: ISO-Kabel

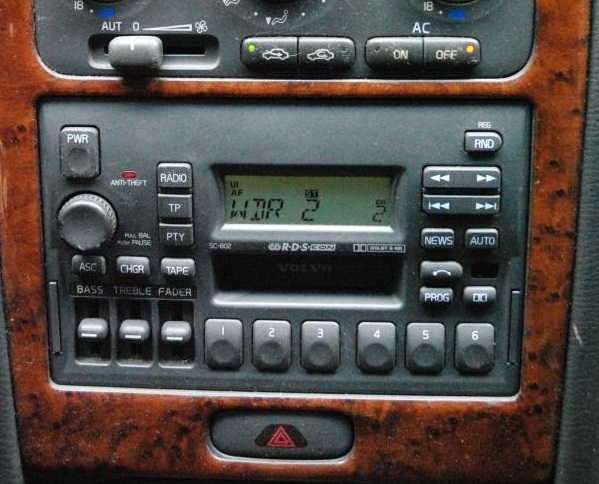

ACHTUNG! Falls das Fahrzeug mit einem der folgenden Stereoanlagen ausgeliefert wurde, kann ein Original-Endverstärker zur Lautsprecheransteuerung verbaut sein:
SC-805, SC-802, CT-505, CT-504
In diesem Fall muss die Stereoanlage zur Sicherheit entfernt werden. Ist ein Stecker im Niederpegel-Ausgang (E auf dem obigen Bild) vorhanden, wird auch ein Aktivsystem-Adapter benötigt.
Antennenadapter: Wird nicht benötigt
Einbaurahmen: 1-DIN (Fach) oder 2-DIN (zum Lieferumfang der Stereoanlage gehörender 113mm-Rahmen)

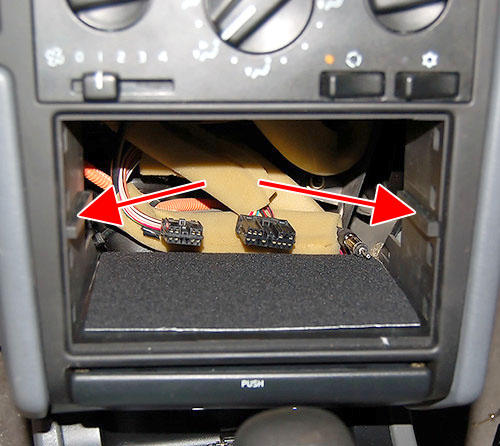

Um 2-DIN einzubauen, müssen die Schienen abgeschliffen werden:
