Keramik-Kalotte mit hoher Auflösung

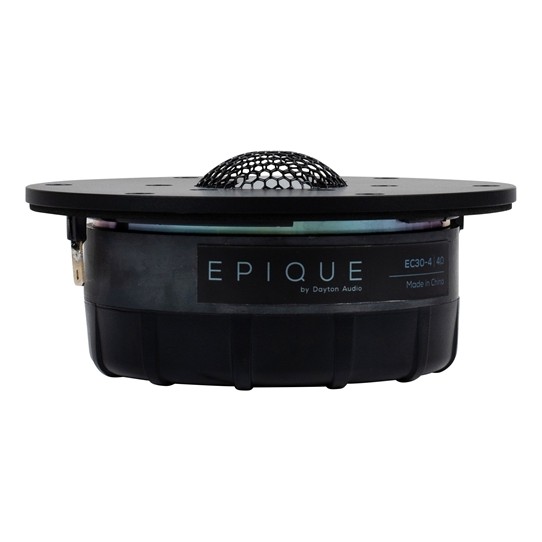

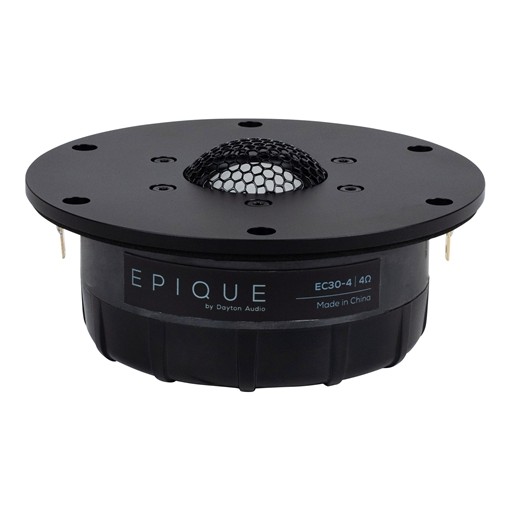

Dayton Audio Epique EC30-4 ist ein 30-mm-Hochtöner für anspruchsvolle Lautsprecherprojekte, konstruiert um eine Aluminiumkalotte mit dampfaufgebrachter keramischer Beschichtung. Die steife und leichte Kalotte wurde entwickelt, um kontrolliert weit in den Frequenzbereich hinauf zu arbeiten, und wird mit Kapton-Schwingspulenträger, Kupferkappe und einer sorgfältig bedämpften rückwärtigen Kammer kombiniert. Mit 4 Ohm Impedanz, 92 dB Empfindlichkeit und 80 W RMS Belastbarkeit eignet sich der EC30-4 sowohl für hochwertige HiFi-Lautsprecher als auch für Studiomonitore und Eigenbauprojekte.

• 30 mm Aluminiumkalotte mit keramischer Oberflächenbeschichtung
• Frequenzbereich: 1.5–40 kHz
• Empfindlichkeit: 92 dB bei 2.83 V/1 m
• Impedanz: 4 ohm
• Belastbarkeit: 80 W RMS, 160 W max
• Kapton-Schwingspulenträger und Kupferkappe für geringe Induktivität
• Bedämpfte Rückkammer zur Reduzierung interner Resonanzen
• Kräftiges Ferritmagnet-System
• Aluminium-Front mit Metallschutzgitter

Steife und leichte Kalotte

EC30-4 verwendet eine 30 mm Aluminiumkalotte, die durch eine dünne Schicht keramischen Materials mittels Dampfabscheidung verstärkt wurde. Ziel ist es, die Steifigkeit zu erhöhen, ohne unnötige Masse hinzuzufügen, wodurch die Membran über ihren nutzbaren Frequenzbereich hinweg kolbenartiger arbeiten kann. Die Aufbrechresonanzen werden dadurch weiter nach oben im Frequenzbereich verschoben, während der Hochtöner im hörbaren Bereich gute Kontrolle und Detailwiedergabe beibehält.

Kontrollierte Rückwelle

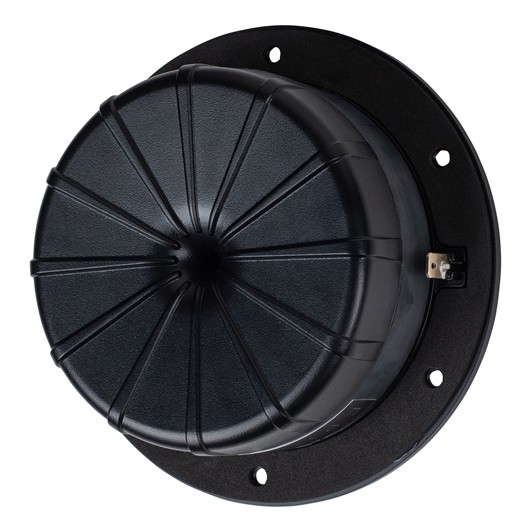

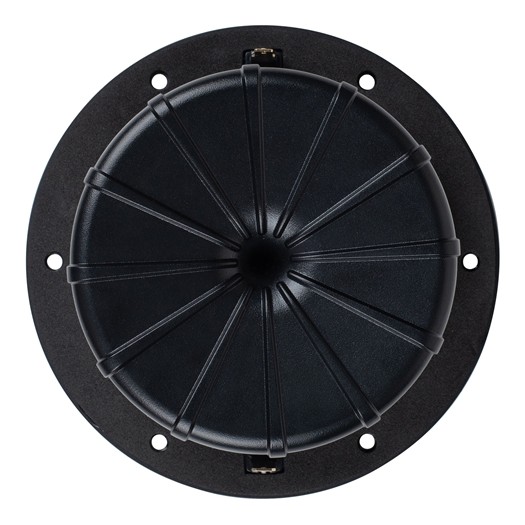

Hinter der Kalotte befinden sich eine geformte Rückplatte und Dämpfmaterial, die die nach hinten gerichtete Schallenergie aufnehmen und das Risiko interner Resonanzen verringern. Eine Kupferkappe hilft, Induktivität und Verzerrungen zu reduzieren, während die Schwingspule einen leichten Kapton-Träger verwendet. Zusammen mit dem großen Y35-Ferritmagnet-System ergibt sich eine Konstruktion mit guter Empfindlichkeit und hoher Belastbarkeit.

Für Eigenbaukonstruktionen entwickelt

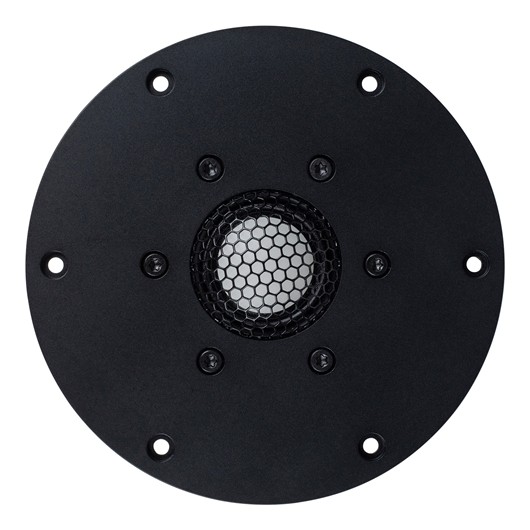

Die 3.6 mm dicke Frontplatte aus Aluminium bietet eine stabile Montagefläche und das Schutzgitter mit Wabenstruktur schützt die Kalotte, ohne die Konstruktion unnötig klobig wirken zu lassen. Mit einem spezifizierten Arbeitsbereich von 1.5 kHz bis 40 kHz und einer Resonanzfrequenz um 700 Hz bestehen gute Möglichkeiten, den EC30-4 sowohl in Zwei- als auch in Mehrwegsystemen zu integrieren, vorausgesetzt, die Frequenzweiche wird entsprechend der jeweiligen Konstruktion und der gewünschten Lautstärke ausgelegt.

Parameter

DC-Widerstand, Re: 4.03 ohm
Resonanzfrequenz, Fs: 700 Hz
Mechanisches Q, Qms: 3.376
Elektrisches Q, Qes: 1.163
Gesamt-Q, Qts: 0.8651

Spezifikationen

Typ: Hochtöner
Membran: 30 mm Aluminiumkalotte mit keramischer Beschichtung
Impedanz: 4 ohm
Empfindlichkeit: 92 dB bei 2.83 V/1 m
Frequenzbereich: 1.5–40 kHz
Belastbarkeit: 80 W RMS, 160 W max
Schwingspule: 30 mm
Schwingspulmaterial: Kupfer
Schwingspulenträger: Kapton/Polyimid
Aufhängung: Behandelte Textil
Magnet: Ferrit
Frontplatte: Gegossenes Aluminium
Außendurchmesser: 129.7 mm
Einbautiefe: 48.9 mm
Einbauöffnung: 101.8 mm
