Dayton Audio ND90-PR ist eine kompakte 3.5-Zoll-Passivmembran für tiefe Abstimmungen in kleinen Lautsprechergehäusen, in denen ein herkömmliches Bassreflexrohr unpraktisch wäre. Der steife schwarz eloxierte Aluminiumkonus, die Gummisicke und der große Hub unterstützen eine kräftige Luftbewegung ohne elektrischen Anschluss. Über die Gewindestange auf der Rückseite lässt sich die Masse anpassen, damit der Entwickler die Resonanz auf Gehäuse und Aktivtreiber abstimmen kann. Die einheitliche Optik der ND-Serie passt gut zu selbst gebauten Lautsprechern, Soundbars und mobilen Audioprojekten.

• Passivmembran mit 3.5 Zoll Nenngröße
• Schwarz eloxierter Aluminiumkonus und Gummisicke
• Stahlkorb mit vier Montagebohrungen
• 18 mm Hub von Spitze zu Spitze und 9 mm Xmax

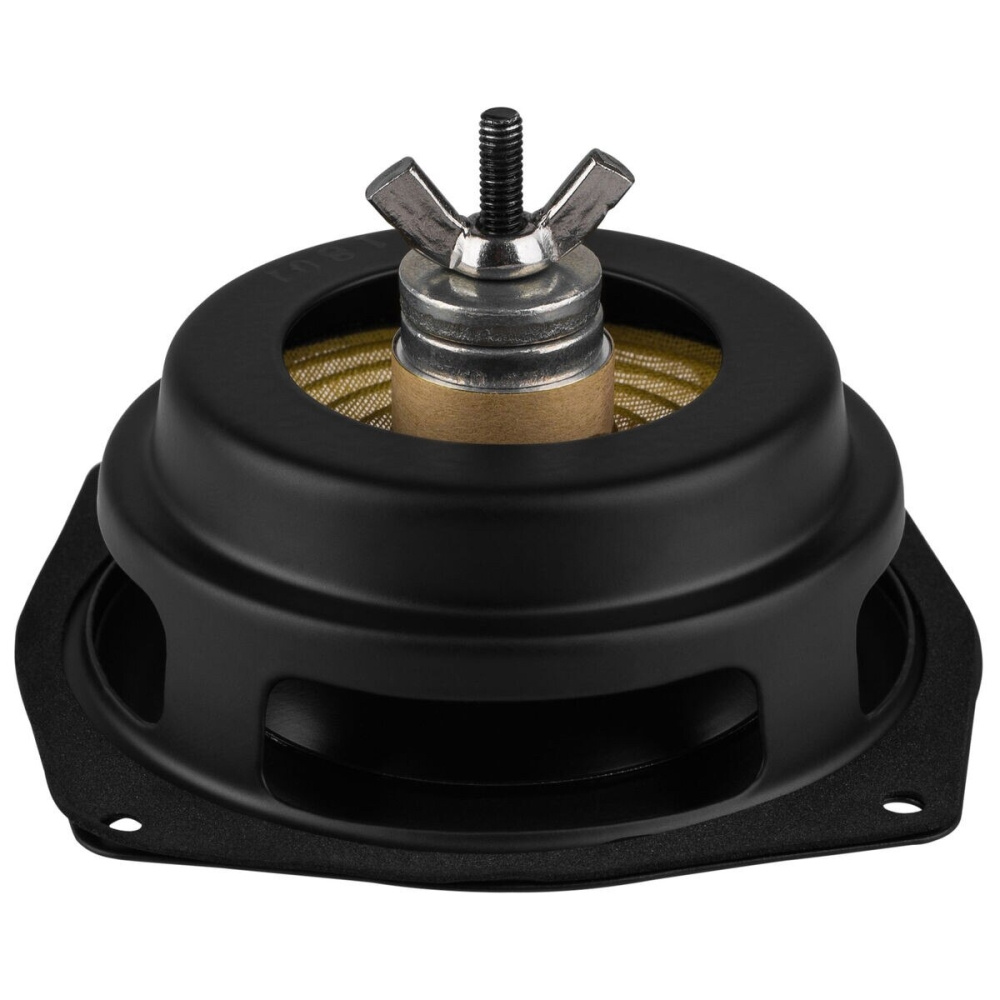

• Einstellbare Masse mit Gewindestange und Flügelmutter
• Zwei Scheibengewichte mit je 7.3 g im Lieferumfang
• Resonanzfrequenz 53.8 Hz ohne Zusatzmasse
• Effektive Membranfläche 31.2 cm² und Vas 1.5 Liter
• Außendurchmesser 103.5 mm und Einbauöffnung 85.1 mm

Abstimmung in der Praxis
Eine Passivmembran wird von den Druckänderungen des aktiven Lautsprechertreibers bewegt und benötigt deshalb keine Verbindung zum Verstärker. Durch zusätzliche Masse lässt sich die Resonanzfrequenz senken, die endgültige Abstimmung muss jedoch immer Gehäusevolumen, Verschiebevolumen des Aktivtreibers und das gewünschte Ergebnis berücksichtigen.

Technische Daten
Typ: Passivmembran
Nenngröße: 3.5 Zoll
Resonanzfrequenz: 53.8 Hz
Qms: 6.15
Mms: 8.1 g
Cms: 1.09 mm/N
Sd: 31.2 cm²
Vas: 1.5 Liter
Xmax: 9 mm
Außendurchmesser: 103.5 mm
Einbauöffnung: 85.1 mm
Tiefe: 60.7 mm
Gewicht: 0.11 kg
