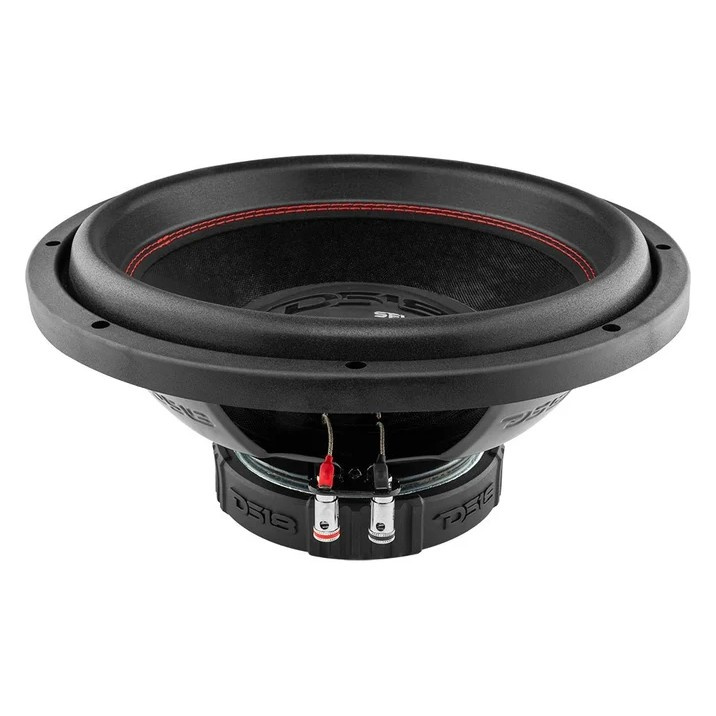

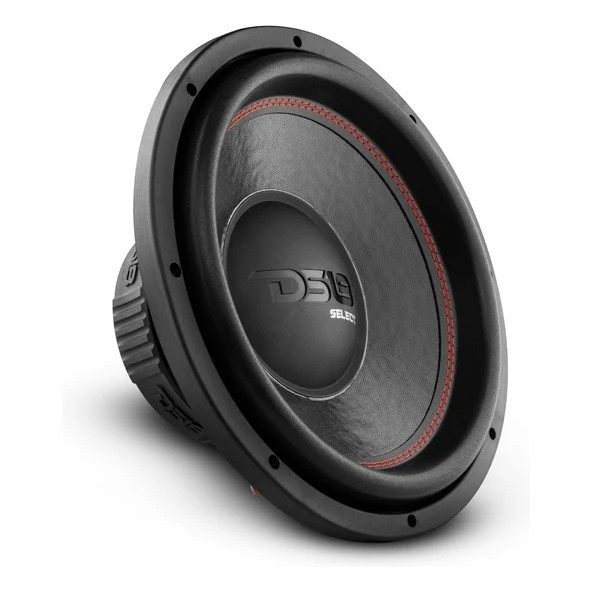

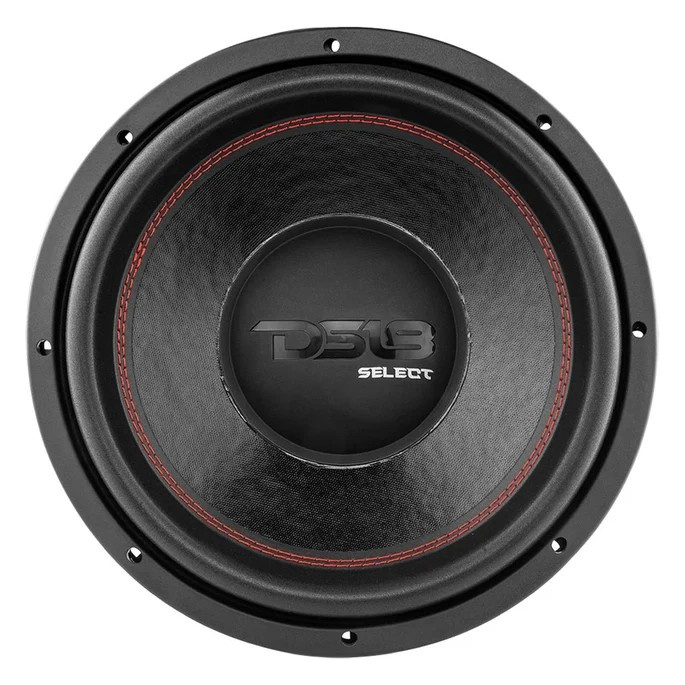

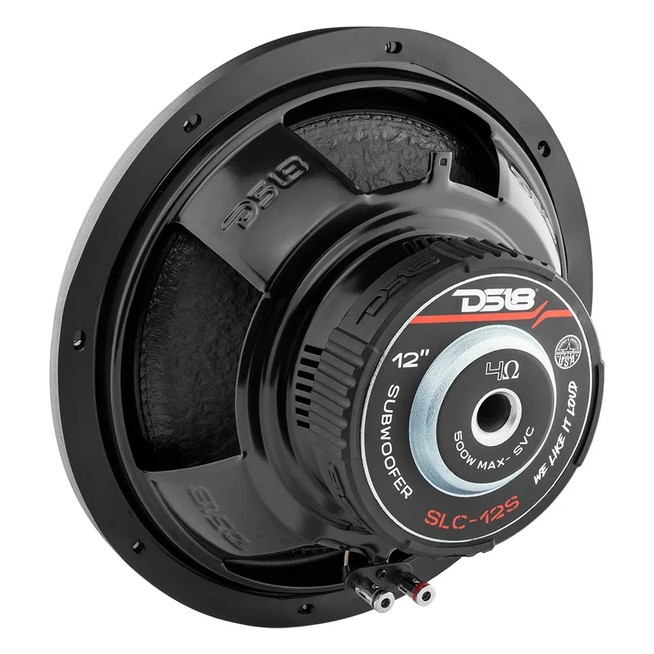

12-Zoll-Bass mit einfacher 4-Ohm-Schwingspule

DS18 SLC12S ist ein 12-Zoll-Basslautsprecher aus der Select-Serie, gebaut für einen unkomplizierten Car-HiFi-Ausbau mit 250 W RMS Belastbarkeit und einer einfachen 4-Ohm-Schwingspule. Die Konstruktion kombiniert eine Papiermembran, Schaumstoffsicke, eine 50.8 mm CCAW-Schwingspule und einen Ferritmagneten, während die Empfindlichkeit von 90 dB gute Voraussetzungen dafür bietet, auch mit einer moderaten Endstufe ordentlich Bass herauszuholen. DS18 gibt Gehäusevorschläge sowohl für geschlossene als auch für ventilierten Aufbau an.

• 12-Zoll-Basslautsprecher
• 250 W RMS und 500 W max
• Einfache 4-Ohm-Schwingspule
• Empfindlichkeit: 90 dB
• Frequenzbereich: 25 Hz–4.2 kHz
• Empfohlene Tiefpassfrequenz: 90 Hz
• 50.8 mm Schwingspule mit CCAW-Wicklung
• Gehäusevorschläge für sowohl geschlossene als auch ventilierten Bassbox

Einfach zu verbauen

SLC12S verwendet eine einfache 4-Ohm-Schwingspule, was den Anschluss unkompliziert macht und das Chassis leicht mit vielen gängigen Monoblocks und Mehrkanal-Endstufen kombinierbar macht. Die Membran besteht aus ungepresstem Papier und wird mit Schaumstoffsicke, Stahlkorb und einem 45 oz Ferritmagneten kombiniert. Die Einbautiefe beträgt 139 mm und die Einbauöffnung 277 mm, gute Maße, die man schon bei der Planung des Gehäuses berücksichtigen sollte.

Parameter

Vas: 32.8 l
Fs: 41 Hz
Qms: 4.611
Qes: 1.116
Qts: 0.898
Mms: 174.993 g
Cms: 0.049 mm/H
BL: 12.946
Le: 1.018 mH
Sd: 530.93 cm²
Re: 3.4 ohm
EBP: 36.73

Gehäusevorschläge

Geschlossenes Gehäuse: 21.2 l
F3, geschlossenes Gehäuse: 42 Hz
Ventiliertes Gehäuse: 39.6 l
Abstimmung, Fb: 32 Hz
F3, ventiliertes Gehäuse: 26 Hz
Portmaß, B x H x L: 32.1 x 312 x 618.4 mm

Spezifikationen

Größe: 12 Zoll
Belastbarkeit: 250 W RMS, 500 W max
Impedanz: 4 ohm
Schwingspule: Einfach, 50.8 mm
Schwingspulen-Träger: Aluminium
Wicklung: CCAW
Empfindlichkeit: 90 dB bei 1 W/1 m
Frequenzbereich: 25 Hz–4.2 kHz
Empfohlene Tiefpassfrequenz: 90 Hz
Membran: Ungepresstes Papier
Sicke: Schaumstoff
Korb: Stahl, glänzend schwarz
Magnet: Ferrit, 45 oz
