ACV 691320-130-1-7 ist ein 9/10" Montagesatz für Radio mit i-dapter, passend für Seat, Skoda und Volkswagen mit 40-Pin-Quadlock-Anschluss.

• Enthält Montageblende und Einbausatz zum Ersetzen der originalen Headunit
• Adapter für Lenkradsteuerung mit 40-Pin-Quadlock-VW-Stecker und Umwandlung auf 3,5-mm-Klinke oder lose Kabel
• Antennenadapter Fakra (Buchse) auf DIN (Stecker) mit 12V-Phantomspeisung
• Unterstützt den Anschluss von Lenkradsteuerung und Antenne für kompatible Fahrzeuge
• Wird mit detaillierten Einbauanweisungen für den korrekten Anschluss und die Konfiguration geliefert

Das Produkt ist dafür vorgesehen, das originale Radio in mehreren Modellen von Seat, Skoda und Volkswagen zu ersetzen. Je nach Ausstattung des Fahrzeugs und den Funktionen des neuen Geräts können bestimmte Fahrzeugfunktionen wie Trailer Assist oder E Call möglicherweise nicht unterstützt werden. Es ist wichtig zu prüfen, dass die Anschlüsse des Adapters visuell und technisch mit den originalen Anschlüssen des Fahrzeugs übereinstimmen, bevor mit der Installation begonnen wird. Prüfen Sie außerdem, dass eines der angegebenen Originalradiomodelle im Fahrzeug verbaut ist. Vor der Endmontage sollten alle Fahrzeugfunktionen, Einstellungen und die Lenkradsteuerung auf Funktion geprüft werden. Die Installation sollte von geschultem Personal durchgeführt werden, und eventuelle Änderungen an der Verkabelung können Garantie und Funktion beeinträchtigen.

Anschlüsse umfassen OEM-Lenkradsteuerungsanschluss, 40-Pin-Quadlock-VW-Stecker, Antenne Fakra (Buchse) auf DIN (Stecker) und 12V-Phantomspeisung. Die Installationsschritte umfassen die Prüfung der Funktionen, den korrekten Anschluss der Kabel, die Softwareeinstellung der Schnittstelle sowie den Test der Lenkradsteuerung und anderer Funktionen.

Passend für
Seat Alhambra 2010-2015
Seat Leon 2005-2012
Seat Toledo 2013-2015

Skoda Fabia 2007-2014*
Skoda Octavia 2003-2013*
Skoda Rapid 2012-2019*
Skoda Roomster 2006-2015*
Skoda Superb 2008-2015*
Skoda Yeti 2009-2017*

Volkswagen Amarok 2010-2016**
Volkswagen Beetle 2011-2016**
Volkswagen Caddy 2003-2020**
Volkswagen Caravelle 2009-2015** ***
Volkswagen CC 2008-2016**
Volkswagen Eos 2006-2015**
Volkswagen Golf 2003-2014**
Volkswagen Jetta 2005-2015**
Volkswagen Multivan 2009-2015** ***
Volkswagen Passat 2005-2014**
Volkswagen Polo 2009-2014**
Volkswagen Scirocco 2008-2017**
Volkswagen Sharan 2010-2021**
Volkswagen T5 Transporter 2009-2015** ***
Volkswagen T6 2015-2019**
Volkswagen Tiguan 2007-2016**
Volkswagen Touran 2003-2015**

* Skoda: Für Fahrzeuge mit originalem Radio Audience/Stream oder originaler Navigation Amundsen/Columbus. Nicht für Fahrzeuge mit originalem Technisat-Radio.

** Volkswagen: Für Fahrzeuge mit originalem Radio RCD310, RCD500 oder RCD510 sowie originaler Navigation RNS315 oder RNS510. Nicht für Fahrzeuge mit originalem RCD320-Radio mit ISO-Anschluss.

*** Volkswagen Caravelle, Multivan und T5 mit ab Werk verbautem aktivem Soundsystem erfordern einen Aktivsystemadapter, Artikel 13-1424-26 (Art.-Nr. 70013142426).

Technische Daten
Farbe: schwarz
Anschluss: 40-Pin-Quadlock-VW-Stecker, OEM-Lenkradsteuerungsanschluss, Fakra-Antennenanschluss (Buchse) auf DIN (Stecker)
Phantomspeisung: 12V

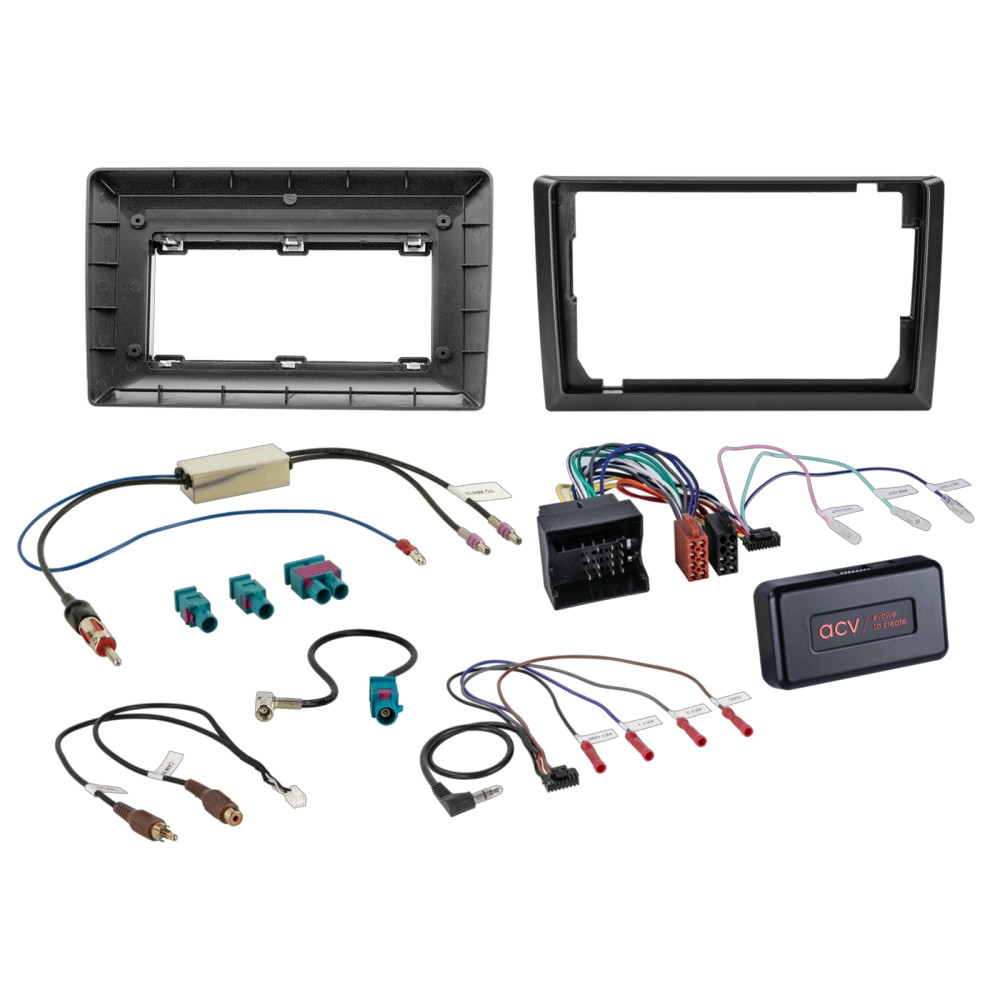

Lieferumfang: Radioblende, i-dapter 40-Pin Quadlock, Antennenadapter Fakra auf SMB, Antennenadapter Fakra auf DIN mit 12V-Phantomspeisung
Funktionen: Unterstützung für Lenkradsteuerung, Antennenanschluss und originale Fahrzeugfunktionen je nach Ausstattung
