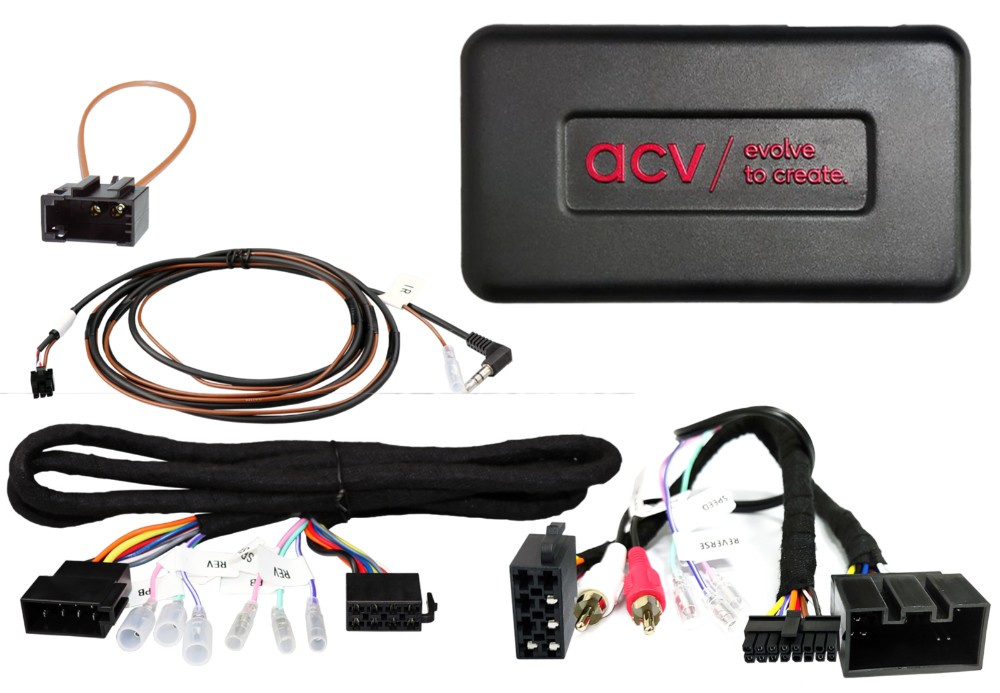

ACV 42xlr013 ist ein Lenkradadapter für Land Rover Range Rover (LM/Vogue), der es ermöglicht, die ursprünglichen Fernbedienungsfunktionen am Lenkrad beizubehalten, wenn das werksseitig installierte Radio durch ein Nachrüstgerät ersetzt wird.

Kompatibel mit Land Rover Range Rover (LM/Vogue) von 09/2009 bis 12/2012.
Behält die Funktionen der Lenkradfernbedienung bei der Installation eines neuen Radios bei.
Enthält verschiedene Anschlüsse, die zum OEM-System passen.
Liefert Signale wie +12V Zündung, Beleuchtung, Rückfahrsignal und Geschwindigkeitspuls.
Die Installation erfordert sorgfältige Überprüfung aller Anschlüsse und Einstellungen.

Bitte beachten Sie, dass je nach Fahrzeugausstattung und verwendetem Nachrüstradio einige Funktionen fehlen oder durch andere ersetzt werden können. Überprüfen Sie, ob die abgebildeten Steckverbinder optisch und technisch mit denen in Ihrem Fahrzeug übereinstimmen. Stellen Sie außerdem sicher, dass eines der aufgelisteten OEM-Radios ursprünglich installiert ist. Vor der endgültigen Montage überprüfen Sie die Fahrzeugfunktionalität, Einstellungen und die SWC-Funktionalität. Bei Fragen kontaktieren Sie bitte unseren Support.

CAN-Bus-Anschluss: 20-polig Land Rover-Anschluss: OEM SWC > 3,5 mm Klinke / lose Drahtverbindung: OEM Verstärkersystem > RCA(m) rot/weiß. Anschluss: Lichtwellenleiter-Schleife (f) MOST-Ring > OEM-Display.

Nicht unterstützte Funktionen: Fahrzeuge mit OEM MOST-Verstärkersystem, Fahrzeuge ohne Alpine Touch Screen HU, Fahrzeugeinstellungen, Datum/Uhrzeiteinstellungen, Fader-Funktion.

Allgemeine Installationsanweisungen umfassen die Überprüfung aller Funktionen und Einstellungen des OEM-HU sowie das korrekte Anschließen aller Kabel gemäß den Installationsanweisungen des neuen Radios.

Konfigurationsänderungen der Schnittstelle und der HU-Verbindungskabel sind von einem ausgebildeten Spezialinstallateur durchzuführen.

Jegliche Änderungen oder Anschlüsse, die nicht den Herstelleranweisungen entsprechen, können Garantie und Funktionalität beeinträchtigen.

Folgende Signale werden bereitgestellt:
Rot: +12V Zündung Klemme 15
Orange: +12V Beleuchtung Klemme 58
Lila/weiß: +12V Rückfahrsignal
Rosa: Geschwindigkeitspulssignal
Grün: GND Handbremssignal
Lastkapazität Ausgänge: max. 250 mA
Strombedarf über 250 mA: 1 Relais-Spulwiderstand 75 Ohm min., 2 Relais-Spulwiderstände 150 Ohm min.

Weitere Informationen und detaillierte Installationsanleitungen entnehmen Sie bitte dem mitgelieferten Handbuch.

Passend für
Land Rover Range Rover (LM/Vogue) 09/2009 - 12/2012

Spezifikationen
CAN-Bus-Anschluss: 20-polig
OEM SWC > 3,5 mm Klinke
OEM Verstärkersystem > RCA(m) rot/weiß
Nicht unterstützte Funktionen: Fader-Funktion
