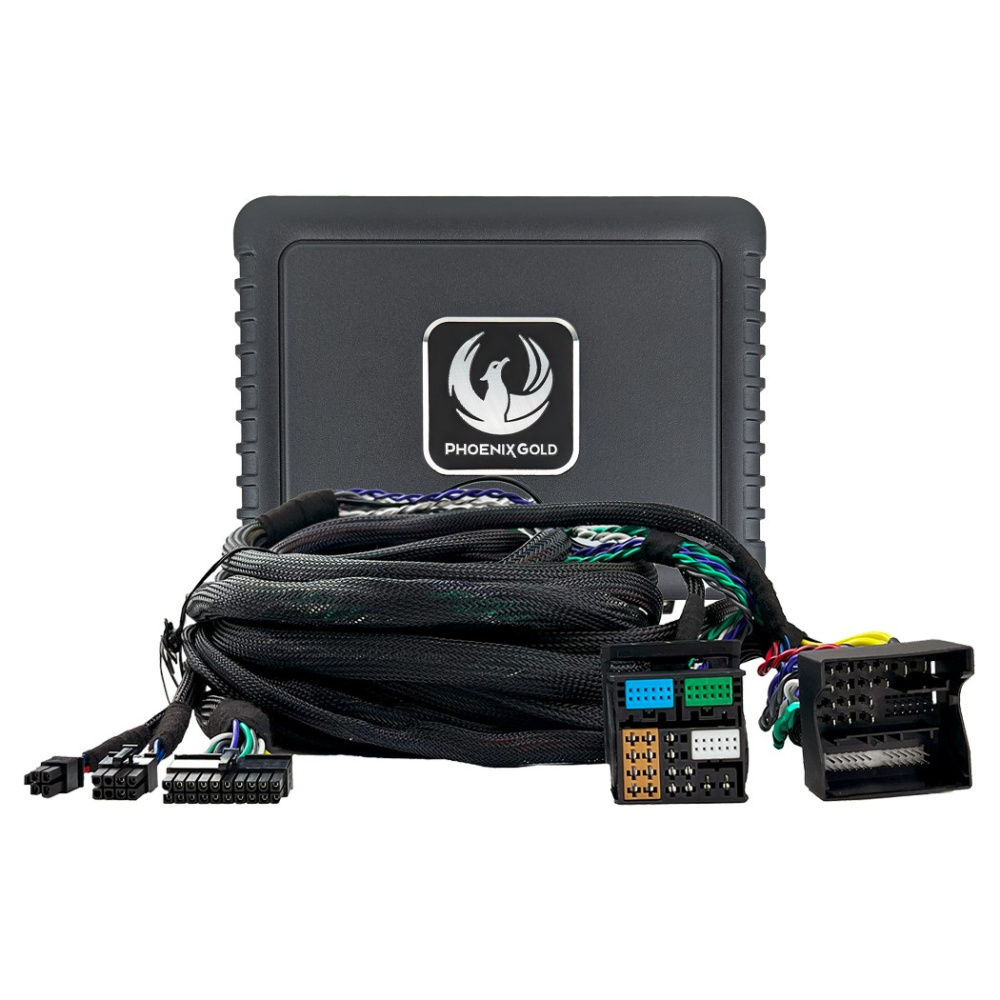

Phoenix Gold ZDAP-VAG2 ist ein komplettes Paket zur Montage eines kombinierten Soundprozessors/DSP und Endstufe für Audi/Porsche/Seat-Modelle mit 6-kanaligem Werksystem (Audi Sound System/Seat Sound System, 9VD) ab ca. 2010 und neuer. Die Installation ist sehr einfach und die Endstufe ist in nur wenigen Minuten angeschlossen. Der Class-AB-Verstärker mit seinen 4x30W + 2x70W bringt die Lautsprecher ordentlich in Schwung und in Verbindung mit einem leistungsstarken DSP bestehen alle Möglichkeiten für wirklich guten Klang. Geeignet für Fahrzeuge ohne originale Endstufe, bei denen das Autoradio die Lautsprecher ansteuert.

• Klangupgrade für Audi/Porsche/Seat ab ca. 2010 und neuer
• Plug & Play-Installation
• Keine separate Stromversorgung erforderlich
• Montage ohne Beeinträchtigung der originalen Verkabelung
• Class A/B-Verstärker mit 4x30W + 2x70W RMS
• Leistungsstarker integrierter DSP
• 31-Band parametrischer Equalizer
• Einstellbare Frequenzweichen (Bessel/Butterworth/Linkwitz-Riley, 6-48 dB/Oktave)
• Laufzeitkorrektur (ms/cm)
• Zwei Cinch-Ausgänge vom DSP, z. B. für einen Subwoofer, (Kanal 7-8)

Plug & Play-Installation
Dieses Klangupgrade ist extrem einfach zu montieren:

1. Stecker vom originalen Autoradio abziehen
2. Stecker des Plug & Play-Kabelsatzes an das originale Autoradio anschließen
3. Plug & Play-Kabelsatz wieder an den Stecker des originalen Autoradios anschließen
4. Kabelbaum im Fahrzeug nach hinten zum Kofferraum verlegen
5. DSP-Verstärker am anderen Ende anschließen und an geeigneter Stelle montieren

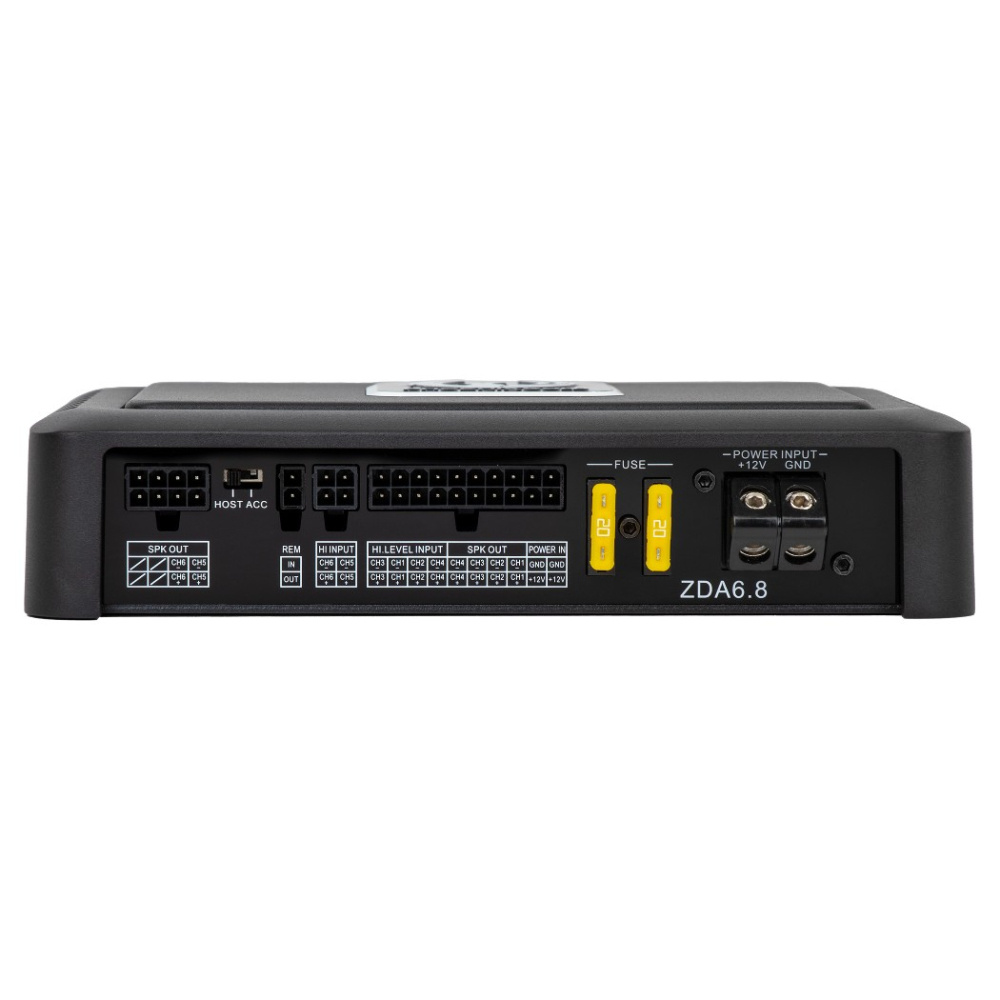

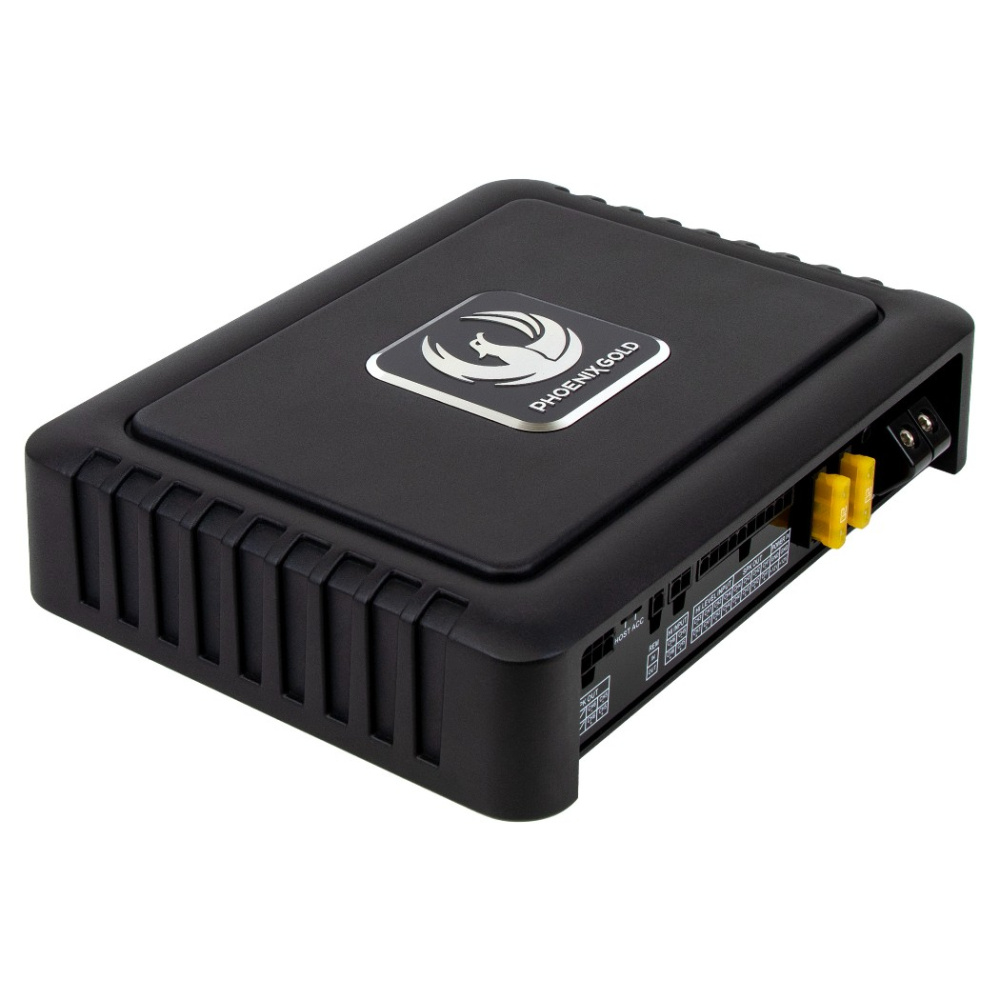

ZDA6.8 – Der DSP-Verstärker
Im Gegensatz zur typischen Class-D-Technologie, die in ähnlichen Produkten zu finden ist, verwendet der ZDA6.8 Class-A/B-Technologie, die einen wärmeren und natürlicheren Klang liefert, der Ihre Musik wirklich zum Leben erweckt. Auch ohne DSP-Anpassungen verbessert sich die Klangqualität deutlich. Doch der integrierte DSP geht noch weiter und ermöglicht es Ihnen, das Soundsystem des Fahrzeugs fein abzustimmen, damit es Ihren Vorlieben entspricht, unabhängig vom Musikgeschmack.

OIS – OEM Impedance Simulation
Der Verstärker ist mit OEM-Impedanzsimulation (OIS) ausgestattet, was die Kompatibilität mit modernen Headunits und Verstärkern sicherstellt. Durch die Simulation einer Lautsprecherimpedanz bleibt die Funktionalität des originalen Systems des Fahrzeugs erhalten und Probleme werden verhindert, die andernfalls bei Plug-and-Play-Installationen auftreten können. 

Eingangspriorität
Die Funktion Eingangspriorität gewährleistet eine einfache Integration in das originale System des Fahrzeugs. Sie können Low-Level-Eingänge oder digitale Quellen wie Bluetooth, Optisch oder Koaxial verwenden, ohne wichtige Systemsignale wie Parksensoren, Warnhinweise, Radiosignale und andere Töne des Originalsystens zu verlieren. Wenn Ihr Fahrzeug beispielsweise über einen Hochpassfilter verfügt, der den Bass begrenzt, können Sie diese Begrenzung umgehen, indem Sie Audio direkt per Bluetooth an den DSP streamen und gleichzeitig die volle Funktionalität beibehalten.

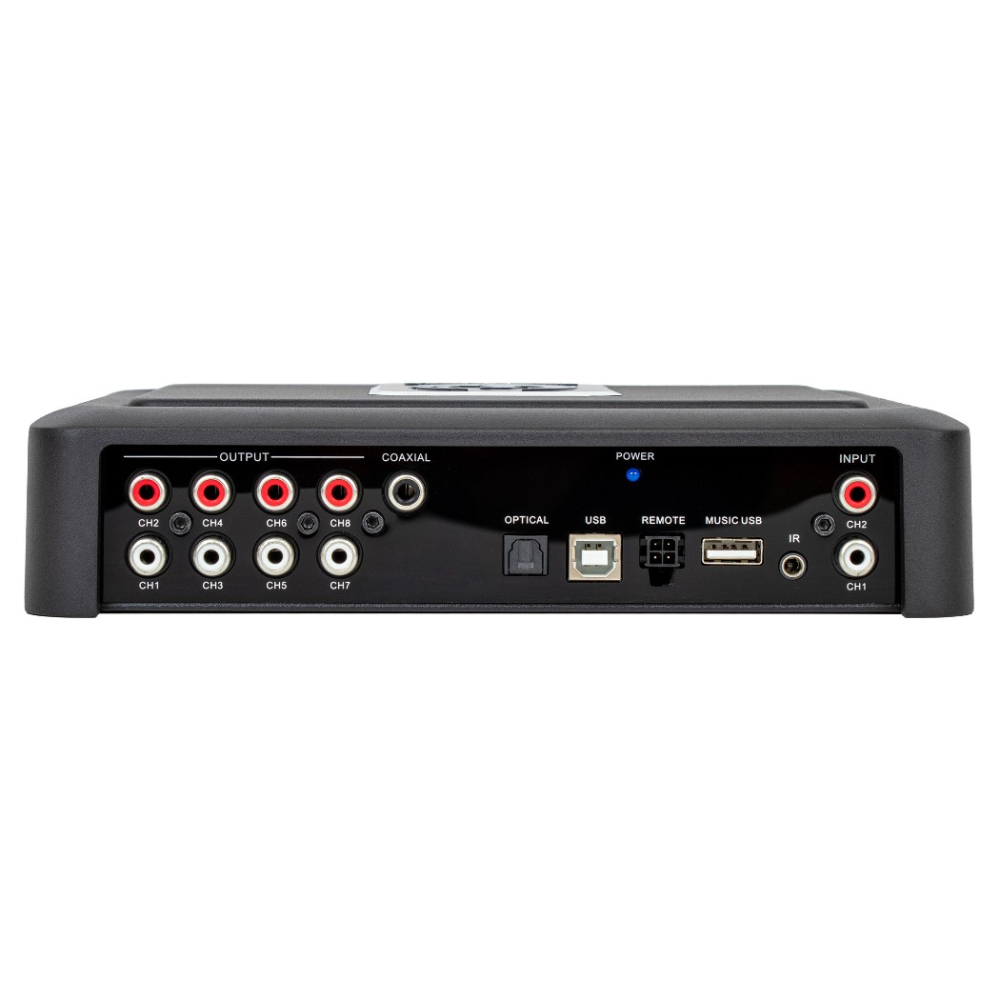

DSP-Ausgänge
Mit zwei RCA-Ausgängen vom DSP (Kanal 7-8) können Sie zusätzliche Endstufen anschließen, zum Beispiel ein Monoblock für den Bass, und diese mithilfe der DSP-Software vollständig optimieren. Laufzeitkorrektur, Filter- und Equalizer-Einstellungen stellen sicher, dass das gesamte Soundsystem gut zusammenarbeitet. 



Die DSP-Software
Stellen Sie das Soundsystem vollständig über die einfach zu bedienende Software ein (funktioniert mit Windows 10/11). Ein USB-B-Kabel ist im Lieferumfang enthalten, um den Audioprozessor bequem anzuschließen und mit der Klangeinstellung zu beginnen. Hier finden Sie unter anderem einen 31-Band-parametrischen EQ, einstellbare Filtertypen zwischen Bessel, Butterworth und Linkwitz-Riley mit einstellbarer Flankensteilheit von -6 bis -48 dB/Oktave, Laufzeitkorrektur mit integriertem Rechner, einstellbaren Kanalmischer und mehr.

Die Software für Windows unten herunterladen!

Passend für
Audi*
Audi A1 2010 - 2018 (8X)
Audi A1 2018 - 2026 (GB)
Audi A3 2012 - 2020 (8V)
Audi A3 2020 - (8Y)
Audi A4 2007 - 2015 (8K)
Audi A4 2015 - 2024 (B9)
Audi A5 2007 - 2015 (8T)
Audi A5 2016 - 2024 (F5)
Audi A6 2004 - 2011 (4F) (6CH OEM Stereo)
Audi A6 2011 - 2018 (4G)
Audi A6 2018 - 2025 (C8)
Audi A7 2010 - 2018 (4G)
Audi A7 2018 - 2025 (C8)
Audi Q2 2016 - 2026 (GA)
Audi Q3 2011 - 2018 (8U)
Audi Q3 2018 - 2025 (F3)
Audi Q5 2008 - 2016 (8R)
Audi Q5 2017 - 2024 (FY)
Audi Q7 2005 - 2015 (4L)
Audi Q7 2015 - 2026 (4M)
Audi Q8 2018 - (4M)
Audi TT 2014 - 2023 (FV/8S)
Audi TT 2014 - 2019 (III)
Audi TT 2019 - 2023 (III) (Facelift)

Porsche**
Porsche Boxster 2016 - 2025 (982 / 718)
Porsche Macan 2017 - 2026 (95B FL), PCM 4.0

Seat***
Seat Arona 2017 -
Seat Ateca 2016 - 2026
Seat Ibiza 2017 - (6F)
Seat Leon 2012 - 2020 (5F)
Seat Toledo IV 2012 - 2019 (KG)

* Audi Sound System
** Standard Soundsystem
*** Seat Sound System, Navigation

HINWEIS! Passt nur für Fahrzeuge mit 6-Kanal-Soundsystem. Hat Ihr Fahrzeug ein aufgerüstetes Soundsystem wie Bang & Olufsen o. Ä. oder ein niedrigeres Soundpaket, das nicht 6-kanalig ist, passt dies nicht.

Spezifikationen
Verstärkerklasse: A/B
Verstärkte Kanäle: 6 St.
DSP-Kanäle: 8 St.
Frequenzbereich (-3 dB): 15-23.000 Hz
Leistung (RMS, 4 Ohm): 2x70W + 4x30W
RCA-Pegel: 4V
DAC: BurrBrown PCM1681
DSP-Auflösung: 24-bit
Abtastrate: 48 kHz
SNR: >90dB
THD: 0.1%
Stereo-Separation: >60dB
Dämpfungsfaktor: 120
Eingangsempfindlichkeit (Hochpegel): 0.2-20 V
Eingangsempfindlichkeit (Niedrigpegel): 0.2-5 V
Analoge Eingänge: 6x Hochpegel, 2x Niedrigpegel
Digitale Eingänge: Bluetooth, koaxial, USB, optisch

Equalizer: 31-Band parametrisch
Phasenanpassung: 0 / 180 Grad
Filter: Hochpass, Tiefpass
Filtertypen: Bessel, Butterworth, Linkwitz-Riley
Filtersteilheit (Bessel/Butterworth): Aus, -6dB, -12dB, -18dB, -24dB, -36dB, -42dB, -48dB
Filtersteilheit (Linkwitz-Riley): Aus, -12dB, -24dB, -48dB
Zeitkorrektur: 0-48 ms (0-1632 cm)
Eingangspriorität: 2 Quellen
EQ-Gain: -12 bis +12 dB pro Band
EQ-Q-Wert: 0.1 bis 12

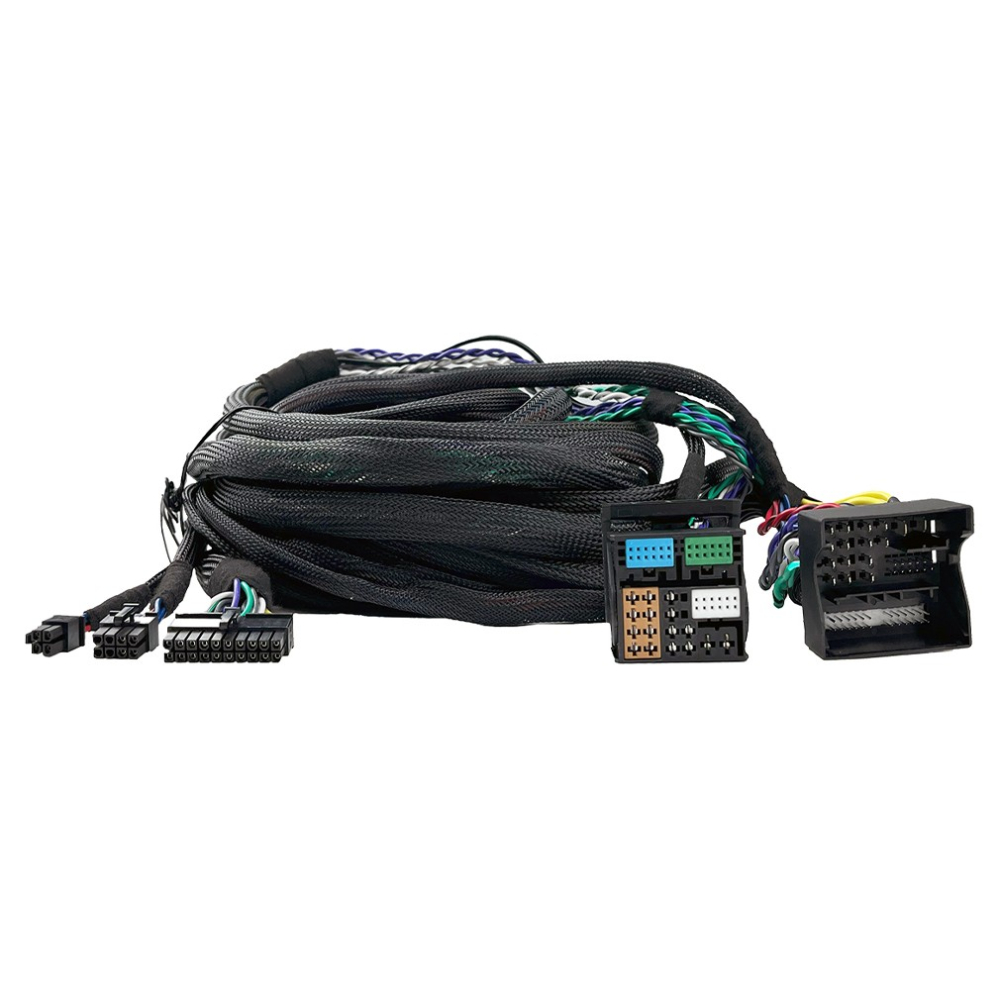

1x Buchse, Quadlock
1x Stecker, Quadlock
1x Molex-Stecker, 20-pin
1x Molex-Stecker, 8-pin
1x Molex-Stecker, 4-pin
Kabellänge: 600 cm
