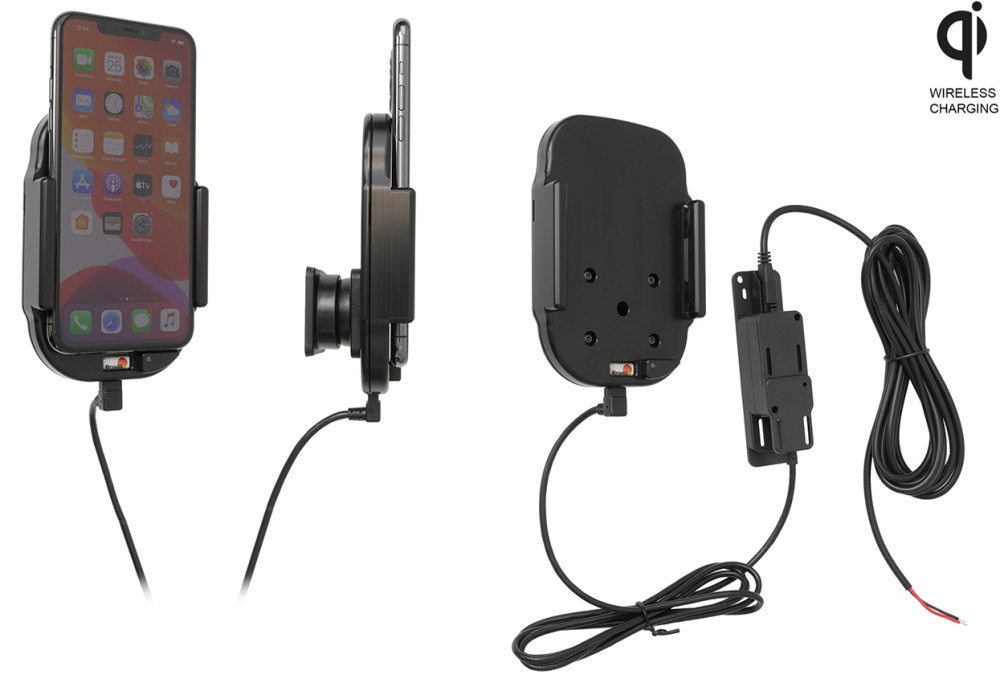

Brodit 719164 - Qi kabellose aktive Halterung zur festen Installation. Aktive Halterung, die Ihr Gerät über kabellose Qi-Technologie lädt. Halten Sie den Akku Ihres Handys jederzeit vollgeladen, immer in Sicht- und Reichweite! Praktisch, diskret und bequem. Modellspezifische Passform mit perfektem, festem Halt. Für Geräte ohne Hülle (nicht für Geräte mit Hülle). Qi-zertifiziert. 5 / 7,5 / 10 / 15W kabelloses Laden. LED-Anzeige für den Ladestatus.

Die Halterung wird hinter dem Armaturenbrett angeschlossen, was eine professionelle Montage ohne lose Kabel über dem Armaturenbrett ermöglicht. Die Ladestation verfügt über zwei USB-A-Anschlüsse: QC 3.0A + 2.4A. Um sicherzustellen, dass die Halterung im Schnellladebetrieb funktioniert, muss das Kabel, das die Halterung mit der Stromversorgung verbindet, immer am USB-A-Anschluss (Port 1) der Stromversorgung angeschlossen werden. Der USB-A-Anschluss (Port 2) ist Reserve und kann zum Laden von Sekundärgeräten wie Mobiltelefonen / Navigationsgeräten verwendet werden. Dies ist ein 15-W-Schnellladegerät. Schnellladung ist geräteabhängig.

Sie haben vollen Zugriff auf Kamera und alle Tasten, wenn das Gerät in der Halterung sitzt. Es ist einfach, das Gerät in die Halterung zu setzen, sodass es die Ladung verbindet, und es mit einem Griff herauszunehmen, wenn Sie das Auto verlassen.

Die Halterung verfügt über ein Kugelgelenk, so dass Sie den Winkel einfach einstellen können, um den Bildschirm gut zu sehen oder zwischen Hoch- und Querformat zu wechseln. Neigbar 17° und drehbar 360°. 12/24 Volt. Montageplatte 42x50 mm mit 4 mm AMPS-Bohrungen. Hergestellt aus schwarzem ABS/Acetal-Kunststoff. Hergestellt in Schweden. Das Stromkabel an der Halterung muss über eine 2 A Sicherung angeschlossen werden. Montage durch Fachmann empfohlen. Wird auf ProClip-Montageplattform montiert.


• Brodit Qi kabellose aktive Halterung zur festen Installation
• Apple iPhone 11 Pro Max

Lesen Sie die gesamte Anleitung sorgfältig durch und schauen Sie sich die Bilder vor Beginn der Montage an.

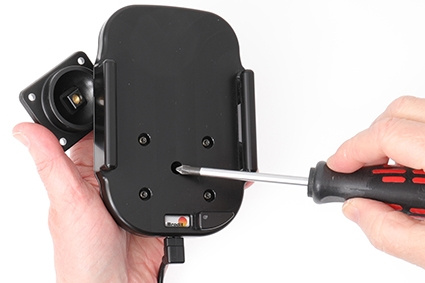

1. Lösen Sie die Schraube in der Mitte der Halterung, um die Montageplatte auf der Rückseite zu entfernen.

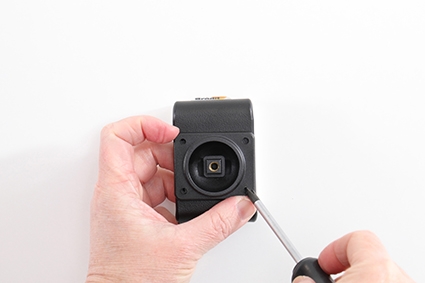

2. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben.

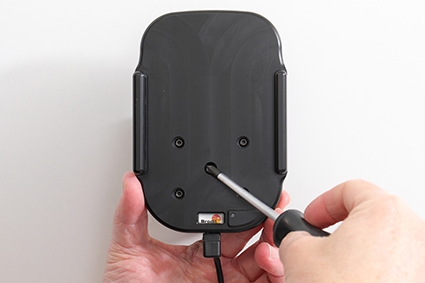

3. Setzen Sie die Halterung auf die Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt, und schrauben Sie sie fest. Ziehen Sie die Schraube fest, so dass die Halterung sicher sitzt, aber noch neigbar ist.

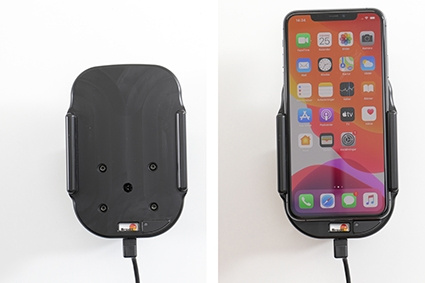

4. Halterung fertig montiert.

WICHTIGER HINWEIS: Um sicherzustellen, dass Ihre Halterung in Schnelllademodi funktioniert, sollte das Kabel, das die Halterung mit der Stromversorgung verbindet, immer am grünen USB-A-Port der Stromversorgungseinheit (Ausgang: 1) angeschlossen sein. Der weiße USB-A-Ladeanschluss (Ausgang: 2) ist Ersatz und kann verwendet werden, um sekundäre Geräte wie Mobiltelefone / Navigationsgeräte zu laden. Die in Fahrzeugen vorhandenen USB-Ports liefern nur eine 5 V DC Ausgangsspannung, aber das mitgelieferte Qualcomm-Netzteil ist so ausgelegt, dass es 5 V DC / 9 V DC / 12 V DC Ausgänge für 7,5W / 10W / 15W Schnelllademodi unterstützt. Wir empfehlen nicht, die kabellose Ladehalterung direkt an die USB-Stromversorgung des Fahrzeugs anzuschließen, da sie nur 5W Laden bietet. Dies ist eine 15W Schnellladehalterung. Schnellladen ist geräteabhängig.

Spezifikationen
TECHNISCHE DATEN KABELLOSE LADEHALTERUNG:
• Eingangsleistung: 5 V DC | 9V DC | 12 V DC
• Unterstützte Leistungsprofile: Qualcomm Quick Charge 2.0 | 3.0
• Ausgangsleistung: 5W | 7,5W | 10W | 15W
• Tx/Rx Übertragungsabstand: 3 - 4,5 mm
• Übertragungseffizienz: 70% +/- 5%
• Betriebstemperatur: 0° - 40° Celsius
• Lagertemperatur: -20° - +60° Celsius
• Kurzschlussschutz: Automatische Wiederherstellung
• Überstromschutz: Automatische Wiederherstellung
• Produktzulassungen: CE-RED | E-Mark | FCC | Qi 15W EPP
• Produktkonformität: RoHs | WEEE | REACH

TECHNISCHE DATEN NETZGERÄT:
• Ausgangsspannung:
• Ausgang 1 USB-A-Port: (empfohlener Port für diesen Halter) Qualcomm 3.0 3,6 – 6,3V ~ 6V/3A | 6,2 – 9V/2A | 9,2 – 12V/1,5A
Nennleistung max. 18 Watt
• Ausgang 2 USB-A-Port: 4,9 ~ 5,25V/2,4A
Nennleistung max. 12 Watt
• Ausgangsspannung: 5V | 9V | 12V (Nennwert) RIPPLES: 300mV pk-pk max.
• Eingangsstrom: max. 3,0A DC
• Molex 2-poliger Eingang: DC 12--24V/3A, kann bis zu 40V Spitzen verarbeiten.
(SCHWARZ=Chassis/Minus- | ROT= Schlüsselgeschaltete 12/24V DC Versorgung+)
• Produktzulassungen: CE, RoHS, FCC, UL, QC3.0 Schnelllade 3.0

HALTERUNG ANSCHLIESSEN
Schließen Sie das USB-C-Kabel an die Halterung an. Schieben Sie Ihr Telefon vorsichtig gerade nach unten in die Halterung, bis es natürlich am Boden anliegt. Das drahtlose Ladegerät verbindet sich automatisch und startet den Ladevorgang. Sie können Ihr Telefon jederzeit entfernen, dann stoppt das Laden automatisch.
Abmessungen: 89 x 130 x 49 mm
Gewicht: 379 g
Volumen: 567 cm3

Brodit ProClip
Die zweiteilige Montagelösung von Brodit bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse abgestimmt ist. Der eine Teil ist ein Geräthalter, der genau auf Ihr Mobiltelefon, Tablet oder ein anderes Handheld-Gerät abgestimmt ist. Zusammen damit wird ein ProClip verwendet – eine Montagelösung, die speziell für Ihr Automodell entwickelt wurde. ProClip wird komplett ohne Schrauben und ohne Beschädigung der Fahrzeuginnenausstattung montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Hier klicken
Um Halterungen für Ihr Auto zu finden: Hier klicken

Passend für
Apple iPhone 11 Pro Max
