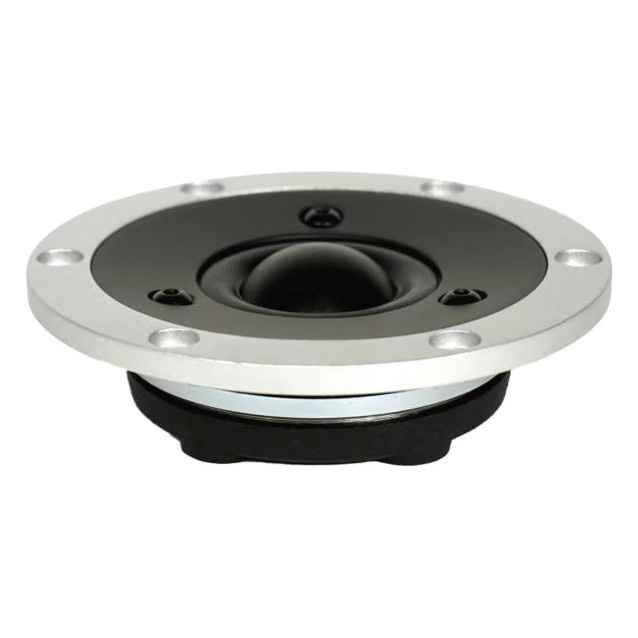

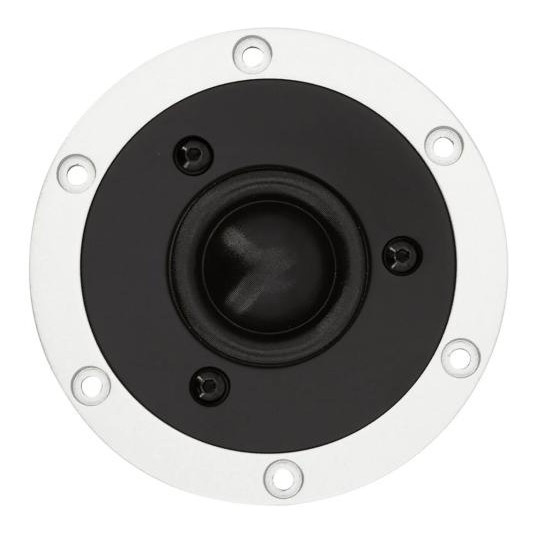

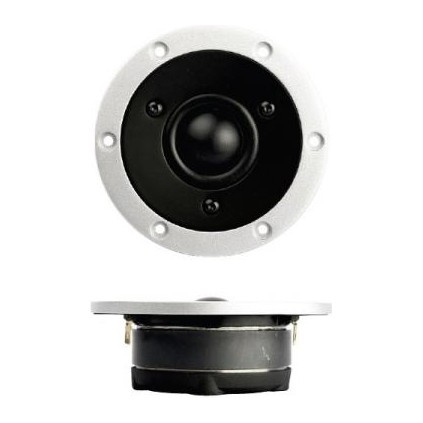

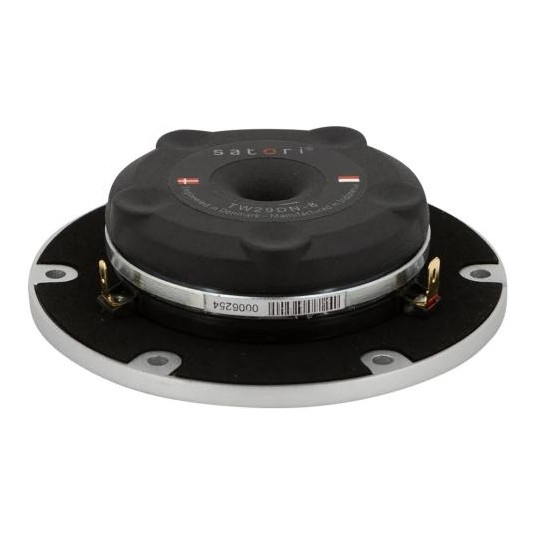

SB Acoustics Satori TW29D ist eine aufwendig ausgeführte 1-Zoll-Textilkalotte für HiFi-Konstruktionen, bei denen niedrige Verzerrungen, hohe Empfindlichkeit und ein breiter nutzbarer Arbeitsbereich wichtig sind. Die große Kalotte wird mit doppelten Kompressionskammern, doppelten Kupferkapseln und einer bedämpften hinteren Kammer aus gegossenem Aluminium kombiniert, während die mechanisch entkoppelte Frontplatte dazu beiträgt, den Hochtöner von Vibrationen in der Schallwand zu isolieren.

• 1-Zoll-Textilkalotte mit 4 Ohm Nennimpedanz
• 93 dB Empfindlichkeit bei 2.83 V/1 m
• Niedrige Resonanzfrequenz von 600 Hz
• 80 W Belastbarkeit gemäß IEC 268-5
• Doppelte Kupferkapseln für eine sehr geringe Schwingspuleninduktivität
• Doppelte symmetrische Kompressionskammern
• Zweiteilige Aluminium-Front mit mechanischer Entkopplung

Fortschrittliche Hochtönerkonstruktion
TW29D verwendet ein sättigungskontrolliertes Motorsystem mit T-förmigem Polstück, um Verzerrungen zu reduzieren, während die strömungsoptimierte Belüftung die Rückseite der Schwingspule mit der bedämpften Aluminiumkammer verbindet. Doppelte Kupferkapseln halten die Induktivität auf nur 0.02 mH und tragen zu einer geringen Phasendrehung bei. Die leichte CCAW-Schwingspule und die Silberleitungen ergänzen die Konstruktion, während die niedrige Resonanzfrequenz gute Möglichkeiten für eine relativ tiefe Trennung bietet. Die angegebene Belastbarkeit von 80 W gilt gemäß IEC 268-5 mit Hochpassfilter bei 2600 Hz und 12 dB/Oktave.

Parameter
DC-Widerstand, Re: 3.0 ohm
Schwingspuleninduktivität, Le: 0.02 mH
Wirksame Membranfläche, Sd: 9.6 cm²
Bewegte Masse einschließlich Luft, Mms: 0.45 g
Freiluft-Resonanzfrequenz, Fs: 600 Hz
Mechanischer Q-Faktor, Qms: 2.20
Elektrischer Q-Faktor, Qes: 1.27
Gesamt-Q-Faktor, Qts: 0.81
Kraftfaktor, Bl: 2.0 Tm

Spezifikationen
Typ: 1-Zoll-Textilkalotte
Nennimpedanz: 4 ohm
Empfindlichkeit: 93 dB, 2.83 V/1 m
Belastbarkeit: 80 W gemäß IEC 268-5
Empfohlene Hochpass-Trennung: 2600 Hz, 12 dB/Oktave
Schwingspulendurchmesser: 29 mm
Lineare Auslenkung: 0.5 mm p-p
Einbaudurchmesser: 70 mm
Einbautiefe hinter der Front: Ca. 39.7 mm
Nettogewicht: 0.55 kg
