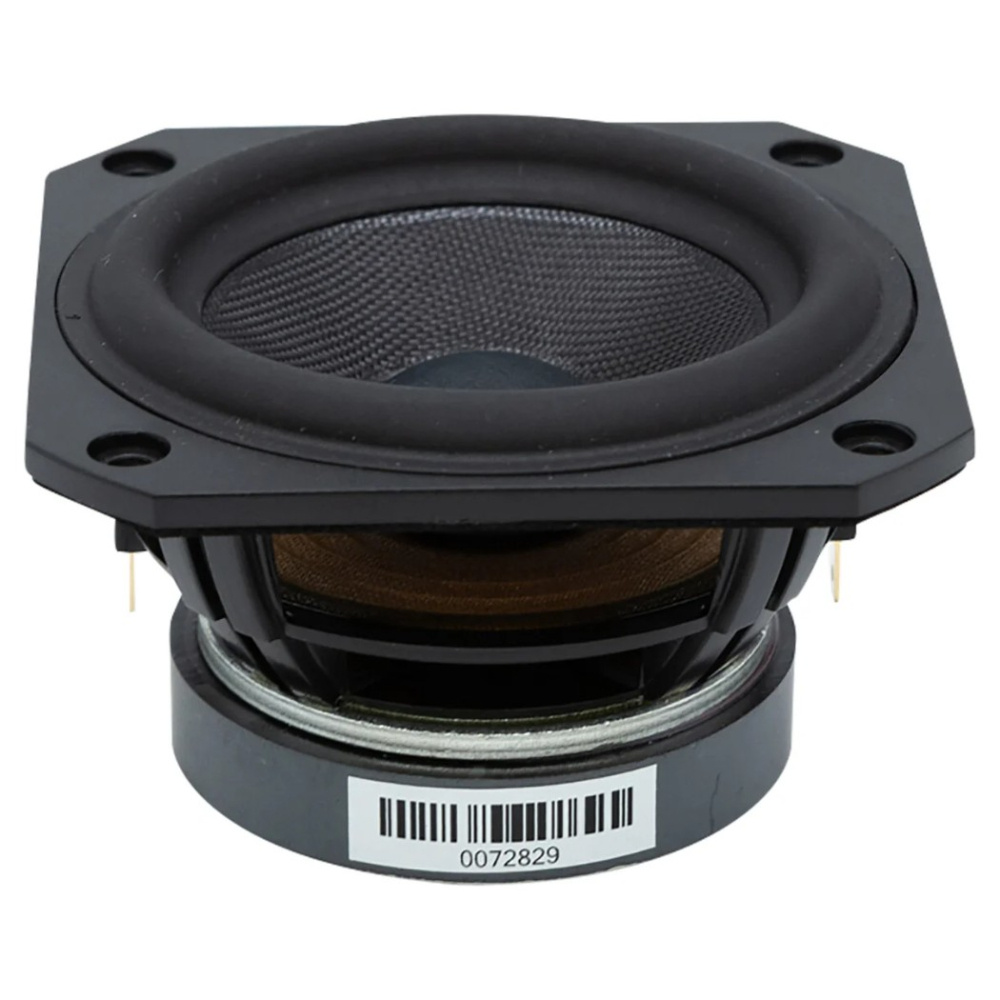

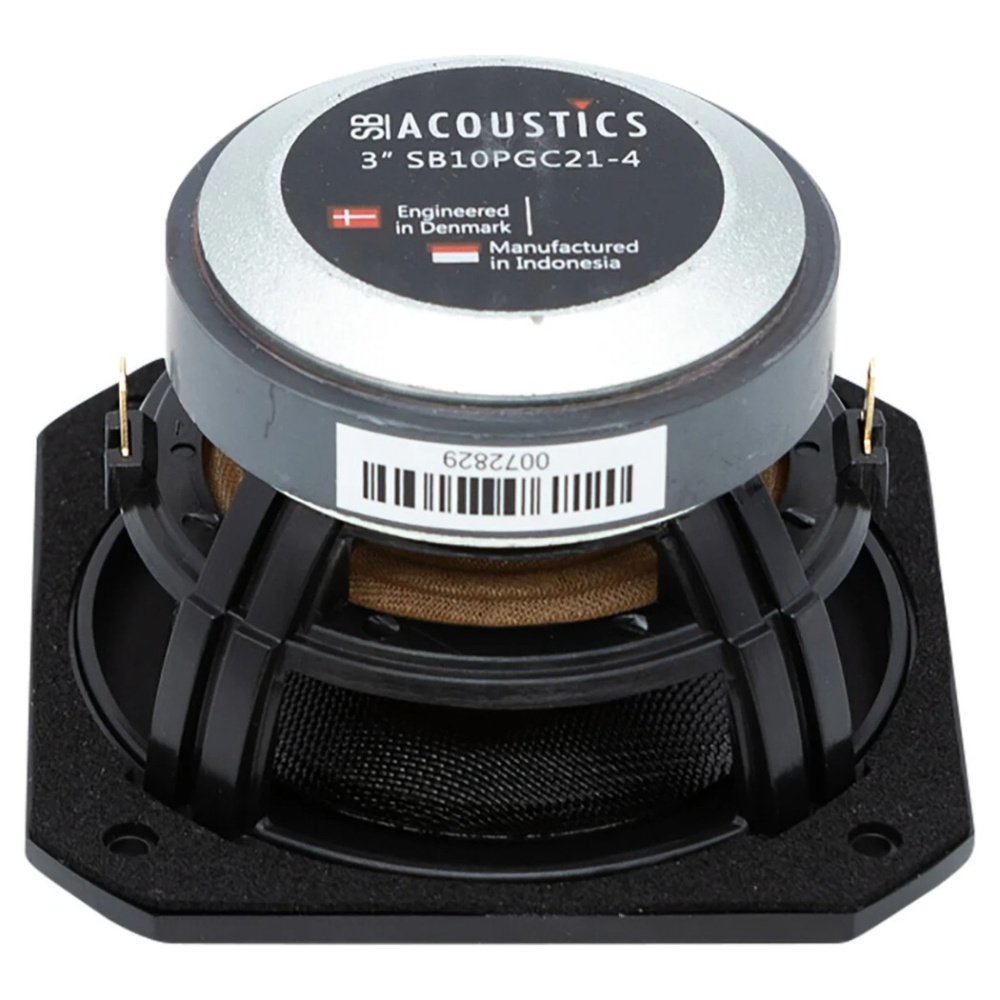

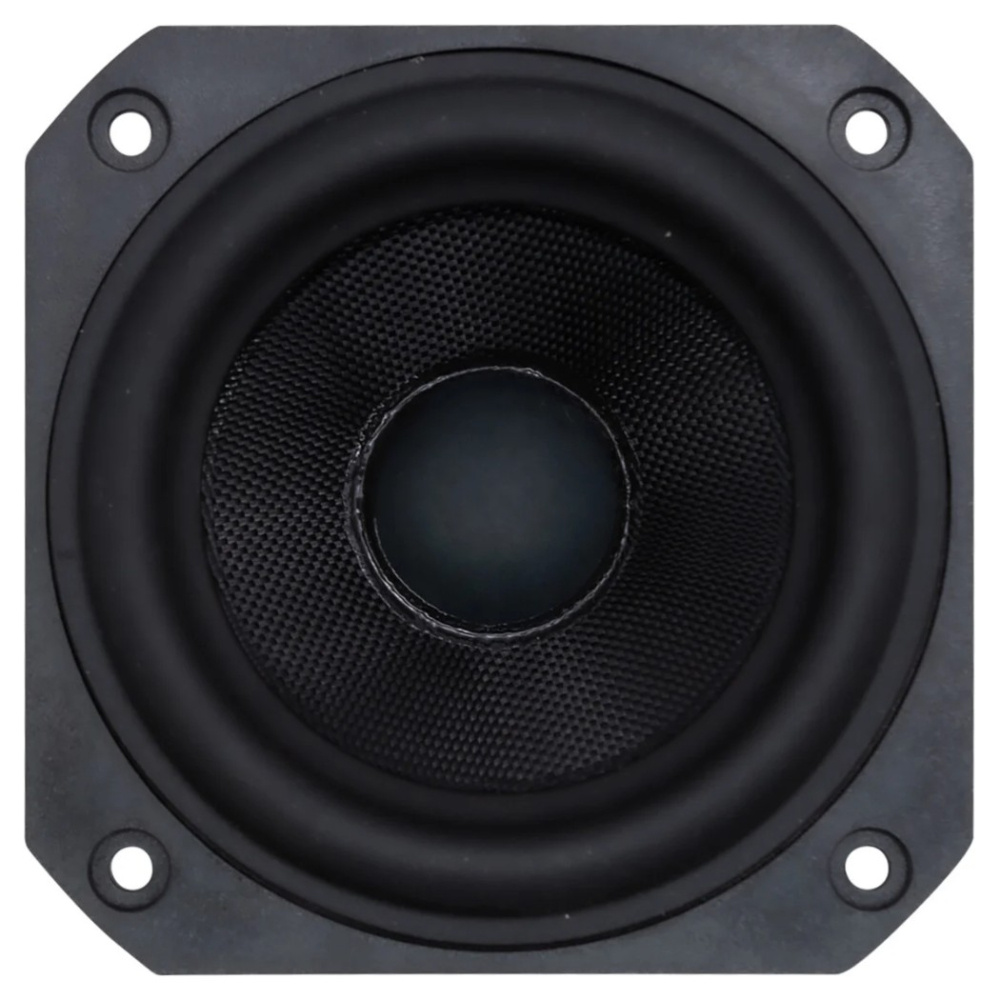

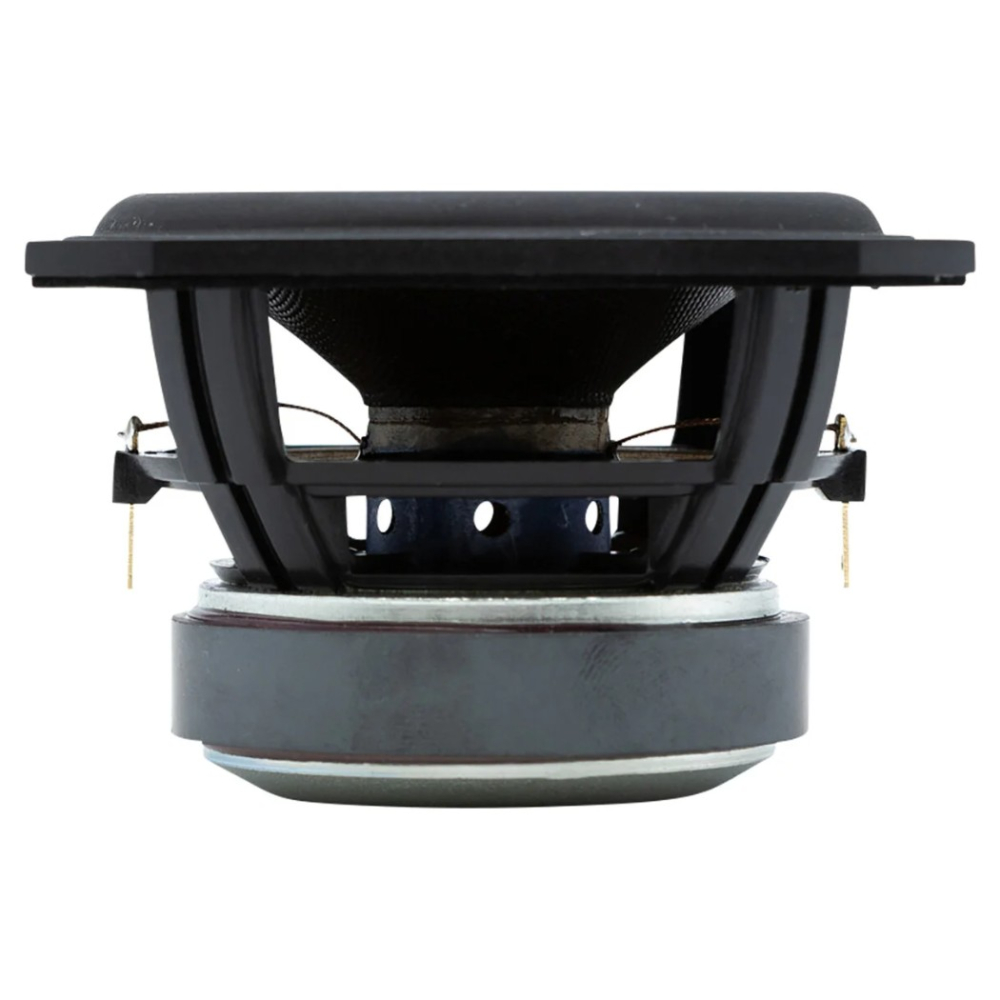

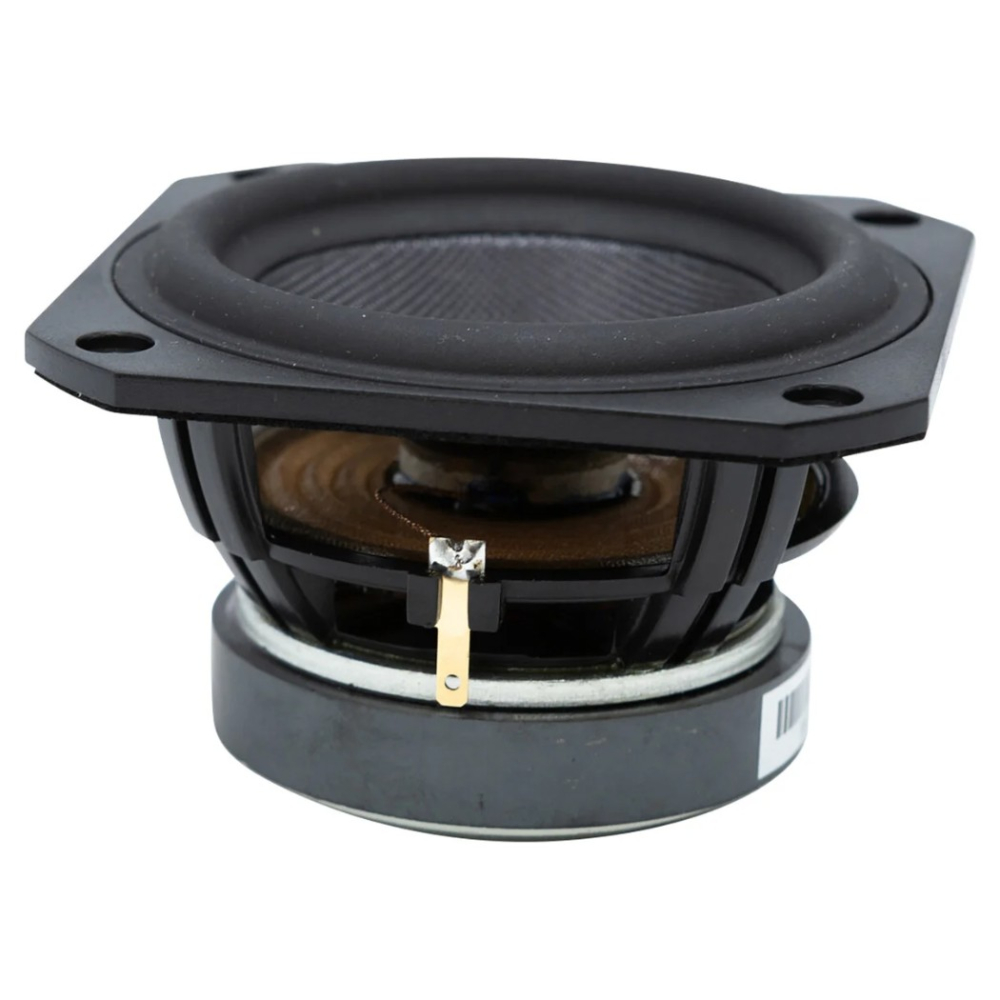

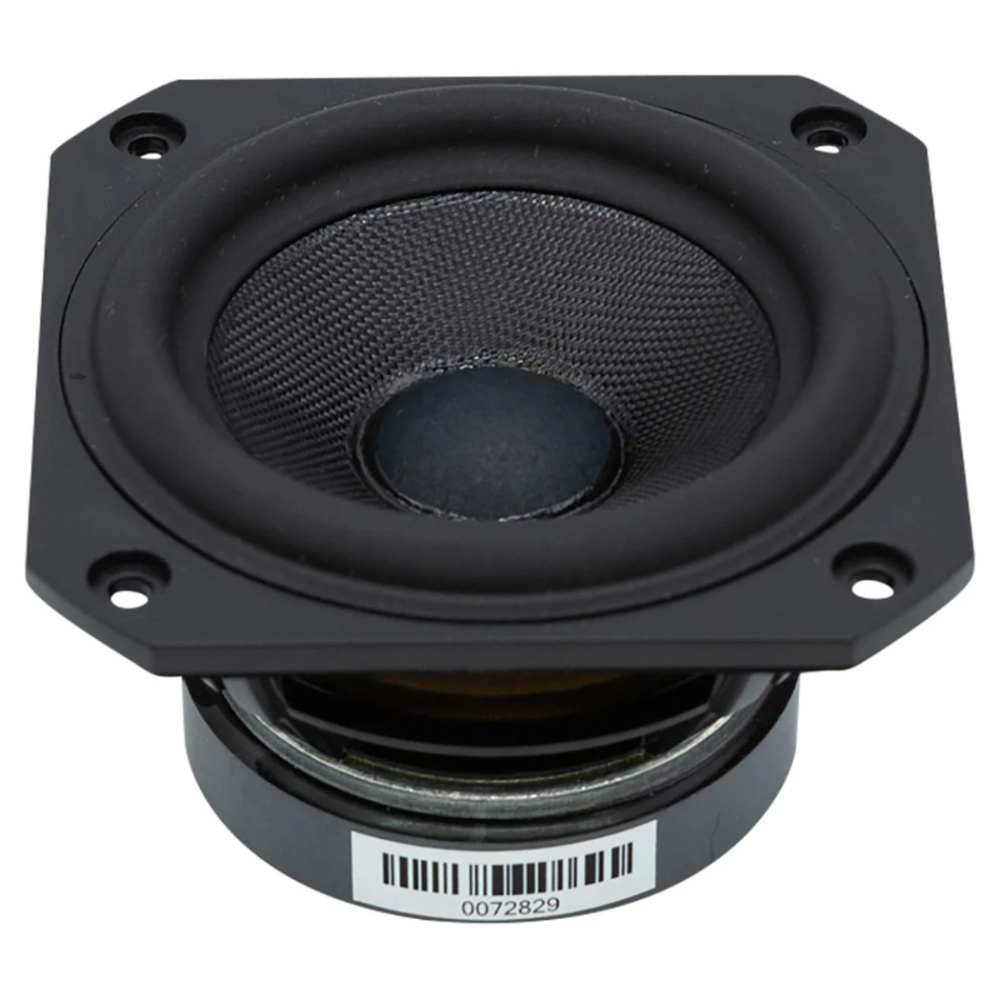

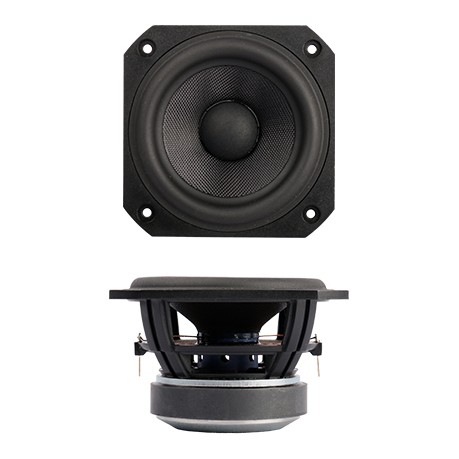

Kompaktes Breitbandchassis mit Glasfaserkonus

SB Acoustics SB10PGC21-4 ist ein kompaktes 3-Zoll-Breitbandchassis für kleine Lautsprecher, Satelliten und andere Konstruktionen, bei denen ein einzelnes Chassis einen großen Teil des Frequenzbereichs abdecken soll. Der optimierte Glasfaserkonus wird mit geringer bewegter Masse, CCAW-Schwingspule und einer wenig gedämpften Sicke kombiniert, um einen gleichmäßigen Frequenzgang und gute Dynamik zu erzielen. Mit 4 Ohm Impedanz und einem empfohlenen Arbeitsbereich von 90 Hz bis 20 kHz eignet sich das Chassis auch gut für kompakte FAST- und Fullrange-Konstruktionen.

• 3-Zoll-Breitbandchassis mit 4 Ohm Impedanz
• Empfohlener Frequenzbereich: 90 Hz bis 20 kHz
• Empfindlichkeit: 84 dB bei 2.83 V/1 m
• Optimierter Glasfaserkonus für gleichmäßigen Frequenzgang
• Leichte CCAW-Schwingspule für geringe bewegte Masse
• Belüftete Schwingspulenkonstruktion für bessere Kühlung
• 20 W Belastbarkeit gemäß IEC 268-5
• Kompaktes quadratisches Chassis für flexible Montage

Leicht und geschmeidig

Die Konusmembran besteht aus Glasfaser und ist so ausgelegt, dass sie einen gleichmäßigen Frequenzgang über einen für ein so kompaktes Chassis ungewöhnlich breiten Bereich bietet. Die bewegte Masse beträgt 2.8 g, und die Schwingspule verwendet leichten CCAW-Draht zusammen mit einem nicht leitenden Spulenträger. Die wenig gedämpfte Sicke trägt dazu bei, dass sich die Membran frei bewegen und kleine Signaländerungen ohne unnötige mechanische Dämpfung folgen kann.

Für kleine Systeme gebaut

Die belüftete Schwingspulenkonstruktion hilft dabei, Wärme abzuführen und die thermische Kompression zu verringern, wenn das Chassis belastet wird. Mit einer Resonanzfrequenz von 89 Hz, Vas von 1.2 Litern und einem kompakten quadratischen Chassis eignet sich der SB10PGC21-4 gut für kleinere Lautsprecherlösungen, bei denen der Einbauraum begrenzt ist. Die angegebene Belastbarkeit von 20 W gilt gemäß IEC 268-5 mit einem Butterworth-Hochpass bei 200 Hz und 12 dB/Oktave.

Parameter

Gleichstromwiderstand, Re: 3.4 ohm
Schwingspuleninduktivität, Le: 0.15 mH
Effektive Membranfläche, Sd: 27 cm²
Freiluft-Resonanzfrequenz, Fs: 89 Hz
Mechanischer Q-Faktor, Qms: 11.2
Elektrischer Q-Faktor, Qes: 1.01
Gesamt-Q-Faktor, Qts: 0.92
Bewegte Masse inkl. Luft, Mms: 2.8 g
Kraftfaktor, Bl: 2.3 Tm
Äquivalentes Volumen, Vas: 1.2 Liter
Compliance, Cms: 1.14 mm/N
Mechanische Verluste, Rms: 0.14 kg/s

Spezifikationen

Nennimpedanz: 4 ohm
Empfindlichkeit: 84 dB, 2.83 V/1 m
Empfohlener Frequenzbereich: 90 Hz bis 20 kHz
Belastbarkeit: 20 W gemäß IEC 268-5
Schwingspulendurchmesser: 20.4 mm
Lineare Auslenkung: 4.5 mm p-p
Magnetische Flussdichte: 0.8 T
Magnetgewicht: 0.09 kg
Nettogewicht: 0.24 kg
