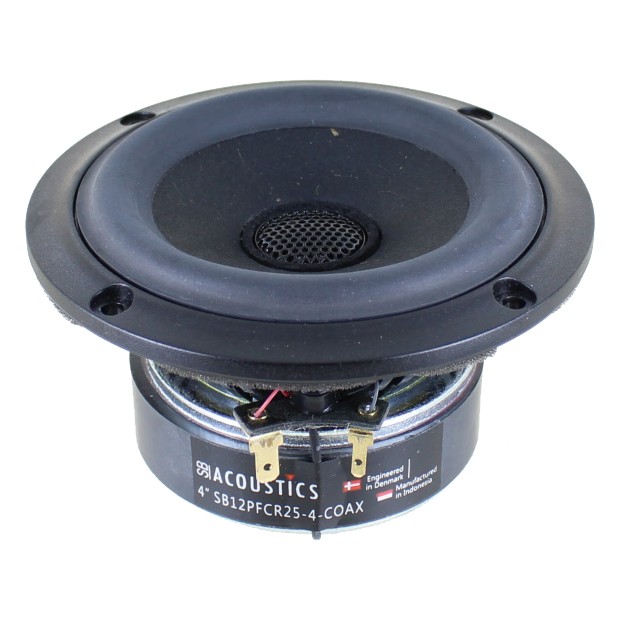

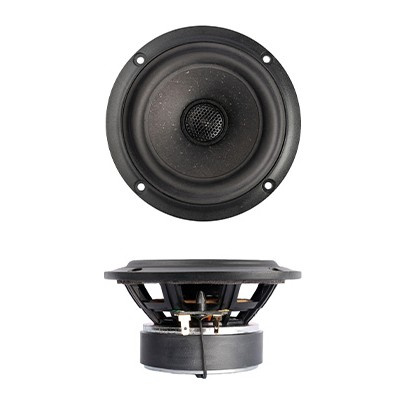

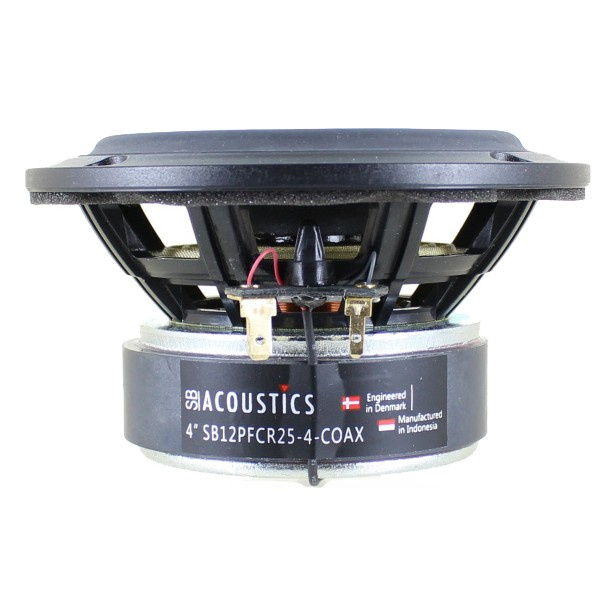

SB Acoustics SB12PFCR25-4-COAX ist ein kompaktes Koaxialchassis, bei dem ein auf Naturfasern basierendes Mitteltieftöner-Element mit einer zentral angeordneten Dome-Hochtonkalotte kombiniert wird. Die Konstruktion liefert Bass, Mittelton und Hochton aus demselben Punkt, was das Chassis für kompakte 2-Wege-Lösungen interessant macht, bei denen Abstrahlung, einfache Platzierung und ein geschlossenes Klangbild im Fokus stehen.

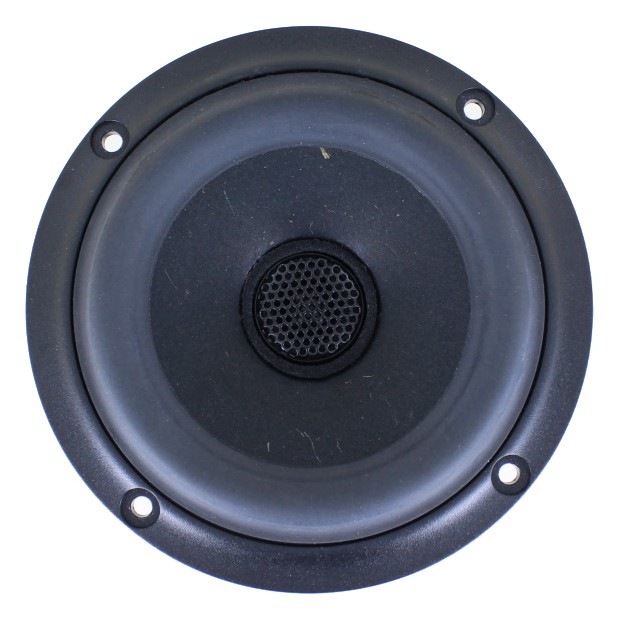

• Koaxialkonstruktion mit Mitteltieftöner und Dome-Hochtöner
• 4 Ohm Nennimpedanz für beide Chassis
• Von SB Acoustics entwickelter und hergestellter Naturfaserkonus
• Weiche, niedrig gedämpfte Gummisicke
• 87 dB Empfindlichkeit für den Mitteltieftöner und 89 dB für den Hochtöner
• 30 W Belastbarkeit für den Mitteltieftöner

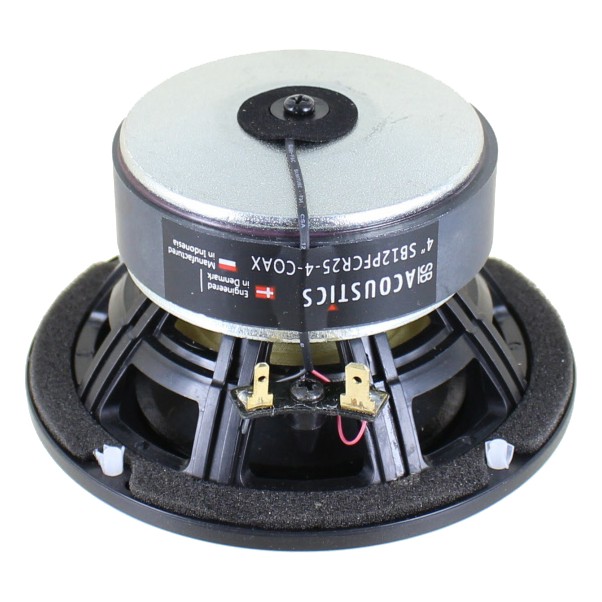

• Belüfteter und verstärkter Kunststoffkorb

2-Wege-Klang aus demselben Punkt
Der Mitteltieftöner verwendet SB Acoustics' eigenen Naturfaserkonus zusammen mit einer weichen Gummisicke für eine gute Transientenwiedergabe, während der kompakte Dome-Hochtöner zentral in der Konstruktion sitzt. Die koaxiale Anordnung sorgt dafür, dass beide Frequenzbereiche aus demselben Bereich abstrahlen, und kann die Arbeit mit einem geschlossenen Klangbild vereinfachen. Der Mitteltieftöner hat ein optimiertes Motorsystem, 10 mm linearen Hub p-p und ein Qts von 0.33, während der Hochtöner eine Resonanzfrequenz von 1300 Hz und 89 dB Empfindlichkeit hat.

Parameter
DC-Widerstand Mitteltieftöner, Re: 3.1 Ohm
Schwingspuleninduktivität Mitteltieftöner, Le: 0.26 mH
Wirksame Membranfläche, Sd: 45 cm²
Freiluft-Resonanzfrequenz Mitteltieftöner, Fs: 58 Hz
Mechanischer Q-Faktor, Qms: 4.07
Elektrischer Q-Faktor, Qes: 0.36
Gesamt-Q-Faktor, Qts: 0.33
Bewegte Masse inkl. Luft, Mms: 4.5 g
Kraftfaktor, Bl: 3.8 Tm
Äquivalentes Volumen, Vas: 4.8 Liter
Nachgiebigkeit, Cms: 1.66 mm/N
Mechanische Verluste, Rms: 0.4 kg/s
Freiluft-Resonanzfrequenz Hochtöner, Fs: 1300 Hz

Spezifikationen
Typ: Koaxialchassis
Nennimpedanz, Mitteltieftöner: 4 Ohm
Nennimpedanz, Hochtöner: 4 Ohm
Empfindlichkeit, Mitteltieftöner: 87 dB, 2.83 V/1 m
Empfindlichkeit, Hochtöner: 89 dB, 2.83 V/1 m
Belastbarkeit, Mitteltieftöner: 30 W gemäß IEC 268-5
Belastbarkeit, Hochtöner: 10 W
Schwingspulendurchmesser, Mitteltieftöner: 25.4 mm
Schwingspulendurchmesser, Hochtöner: 12.4 mm
Linearer Hub, Mitteltieftöner: 10 mm p-p
Konusmaterial: Naturfaser
Sicke: Gummi
Korb: Belüftet, verstärkter Kunststoff
