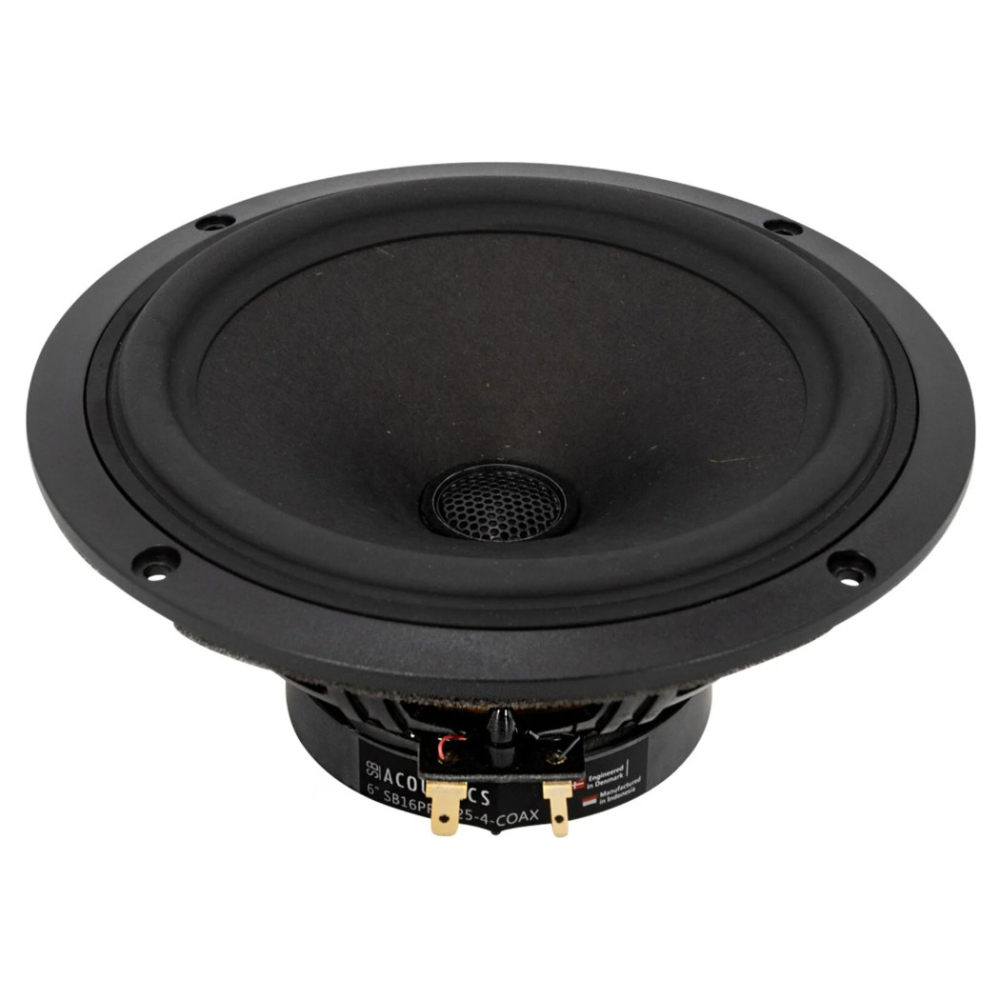

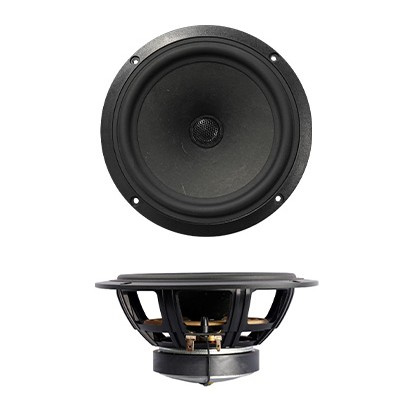

SB Acoustics SB16PFCR25-4-COAX ist ein 6-Zoll-Koaxialchassis, bei dem ein auf Naturfasern basierendes Mitteltieftöner-Element mit einer zentral platzierten Kalottenhochtöner kombiniert wird. Die Konstruktion liefert Bass, Mittelton und Hochton aus demselben Punkt und eignet sich für Lautsprecherprojekte, bei denen eine kompakte Zweiwege-Lösung, gute Abstrahlung und ein geschlossenes Klangbild wichtiger sind als getrennte Chassis-Positionierungen.

• 6-Zoll-Koaxialchassis mit separatem Mitteltieftöner und Kalottenhochtöner
• 4 Ohm Nennimpedanz für beide Chassis
• 90 dB Wirkungsgrad für den Mitteltieftöner und 89 dB für den Hochtöner
• Naturfaser-Membran, entwickelt und gefertigt von SB Acoustics
• Weiche, niedrig gedämpfte Gummisicke
• 40 W Belastbarkeit für den Mitteltieftöner
• 9.3 mm linearer Hub p-p

Zwei Wege aus demselben Punkt

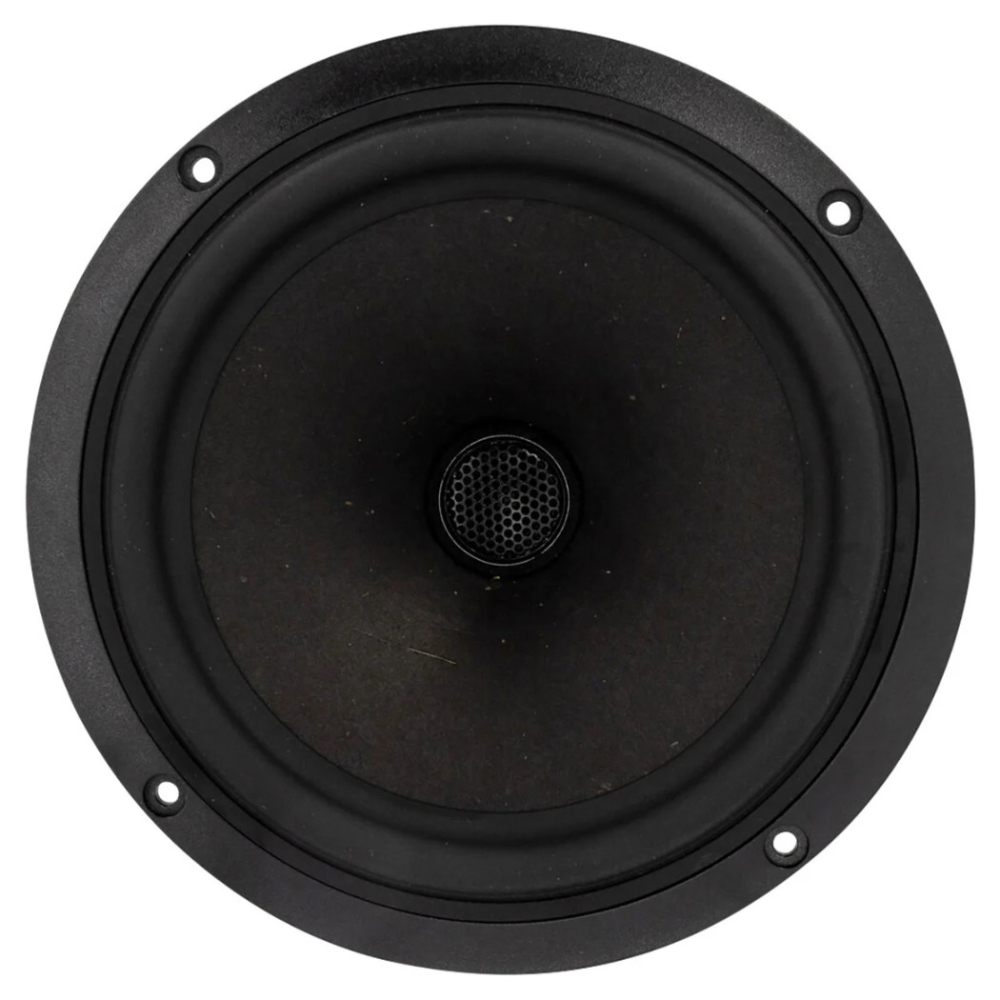

Der Mitteltieftöner verwendet die von SB Acoustics entwickelte Naturfaser-Membran zusammen mit einer weichen Gummisicke für eine gute Transientenwiedergabe, während der kompakte Kalottenhochtöner zentral im Chassis sitzt. Die koaxiale Anordnung erleichtert es, die beiden Frequenzbereiche aus demselben Bereich abstrahlen zu lassen und kann ein homogeneres Klangbild erzeugen. Der Mitteltieftöner verfügt über ein optimiertes Motorsystem, eine Resonanzfrequenz von 36 Hz und einen Qts-Wert von 0.31, während der Hochtöner eine Resonanzfrequenz von 1300 Hz hat. Das belüftete, verstärkte Kunststoffchassis sorgt für freien Luftdurchgang hinter der Membran und hält die Konstruktion relativ leicht.

Parameter
DC-Widerstand Mitteltieftöner, Re: 3.2 ohm
Schwingspuleninduktivität Mitteltieftöner, Le: 0.31 mH
Wirksame Membranfläche, Sd: 119 cm²
Freie Resonanzfrequenz Mitteltieftöner, Fs: 36 Hz
Mechanischer Q-Faktor, Qms: 2.6
Elektrischer Q-Faktor, Qes: 0.35
Gesamt-Q-Faktor, Qts: 0.31
Bewegte Masse einschließlich Luft, Mms: 12.5 g
Kraftfaktor, Bl: 5.1 Tm
Äquivalentes Volumen, Vas: 31.3 liter
Compliance, Cms: 1.56 mm/N
Mechanische Verluste, Rms: 1.1 kg/s
Freie Resonanzfrequenz Hochtöner, Fs: 1300 Hz

Technische Daten
Typ: Koaxialchassis
Größe: 6 Zoll
Nennimpedanz, Mitteltieftöner: 4 ohm
Nennimpedanz, Hochtöner: 4 ohm
Wirkungsgrad, Mitteltieftöner: 90 dB, 2.83 V/1 m
Wirkungsgrad, Hochtöner: 89 dB, 2.83 V/1 m
Belastbarkeit, Mitteltieftöner: 40 W gemäß IEC 268-5
Belastbarkeit, Hochtöner: 10 W
Schwingspulendurchmesser, Mitteltieftöner: 25.4 mm
Schwingspulendurchmesser, Hochtöner: 12.4 mm
Linearer Hub, Mitteltieftöner: 9.3 mm p-p
Membranmaterial: Naturfaser
Sicke: Gummi

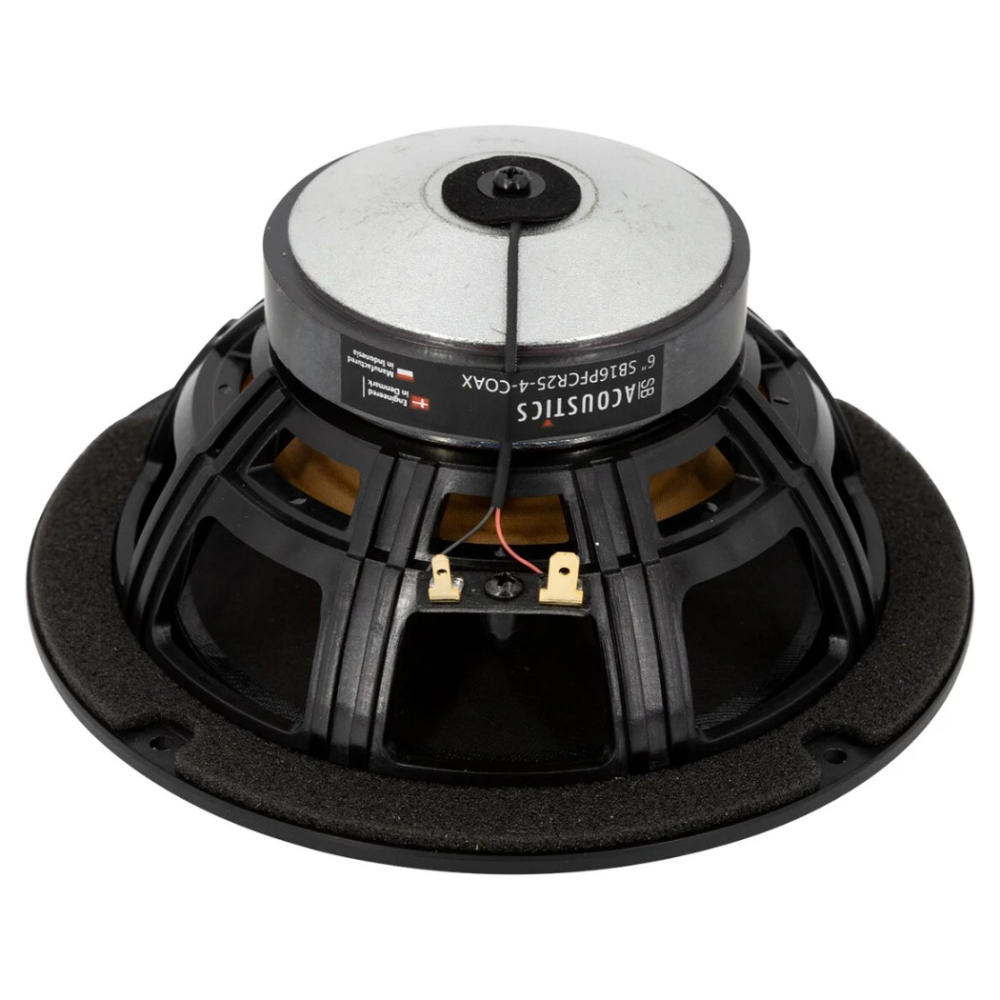

Chassis: Belüftetes, verstärktes Kunststoff
