Kompakter Ringradiator mit niedriger Resonanz

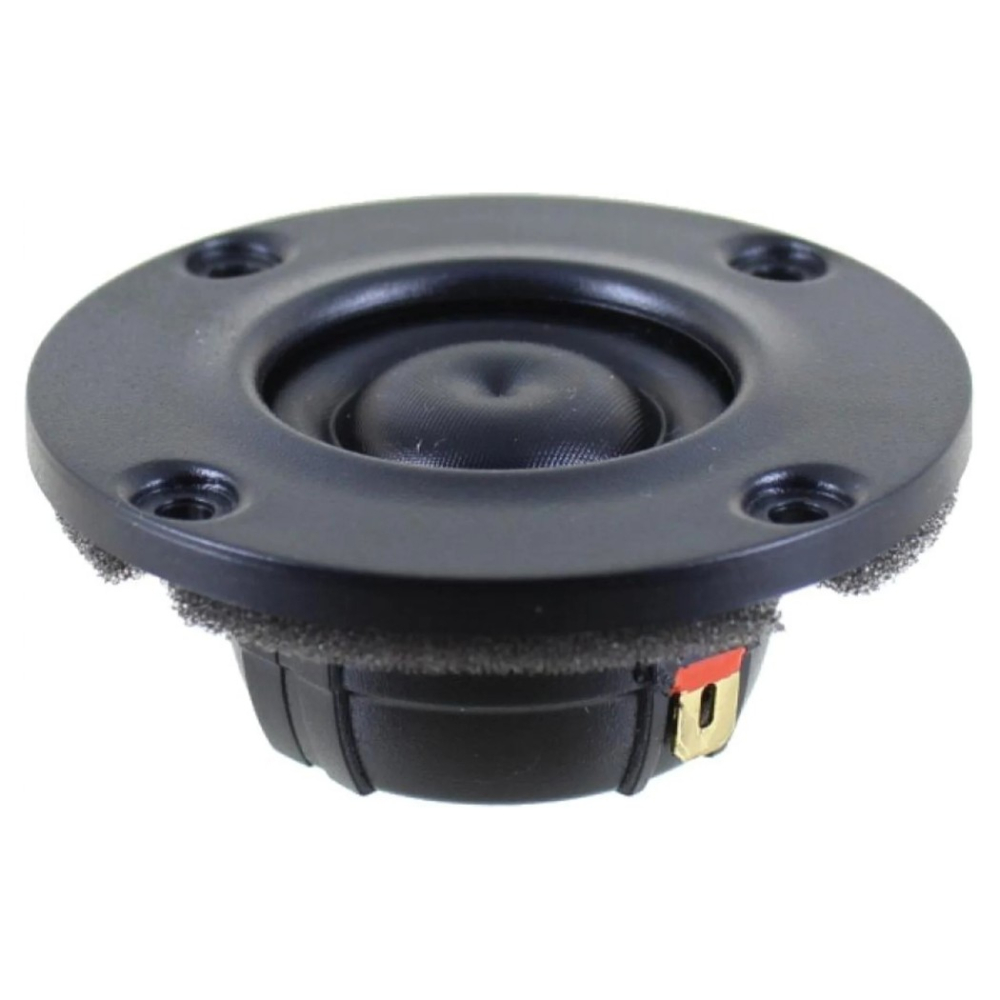

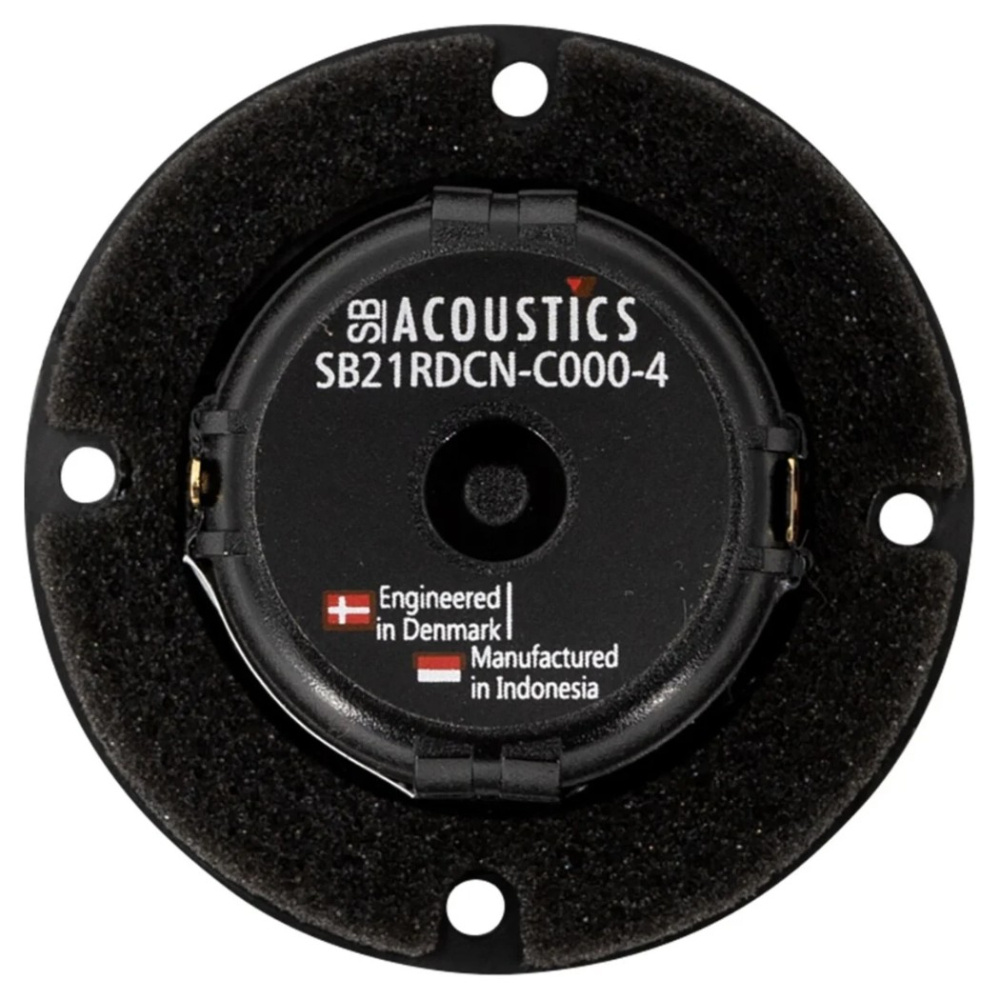

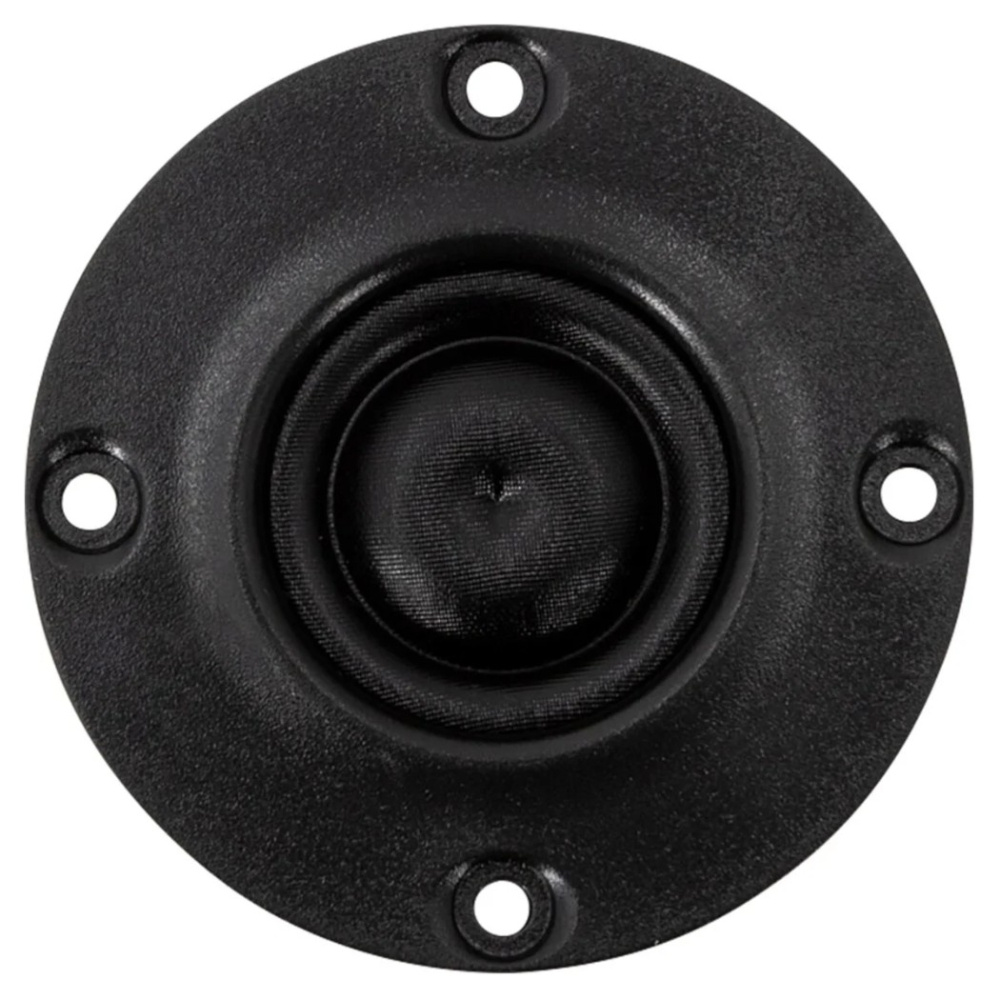

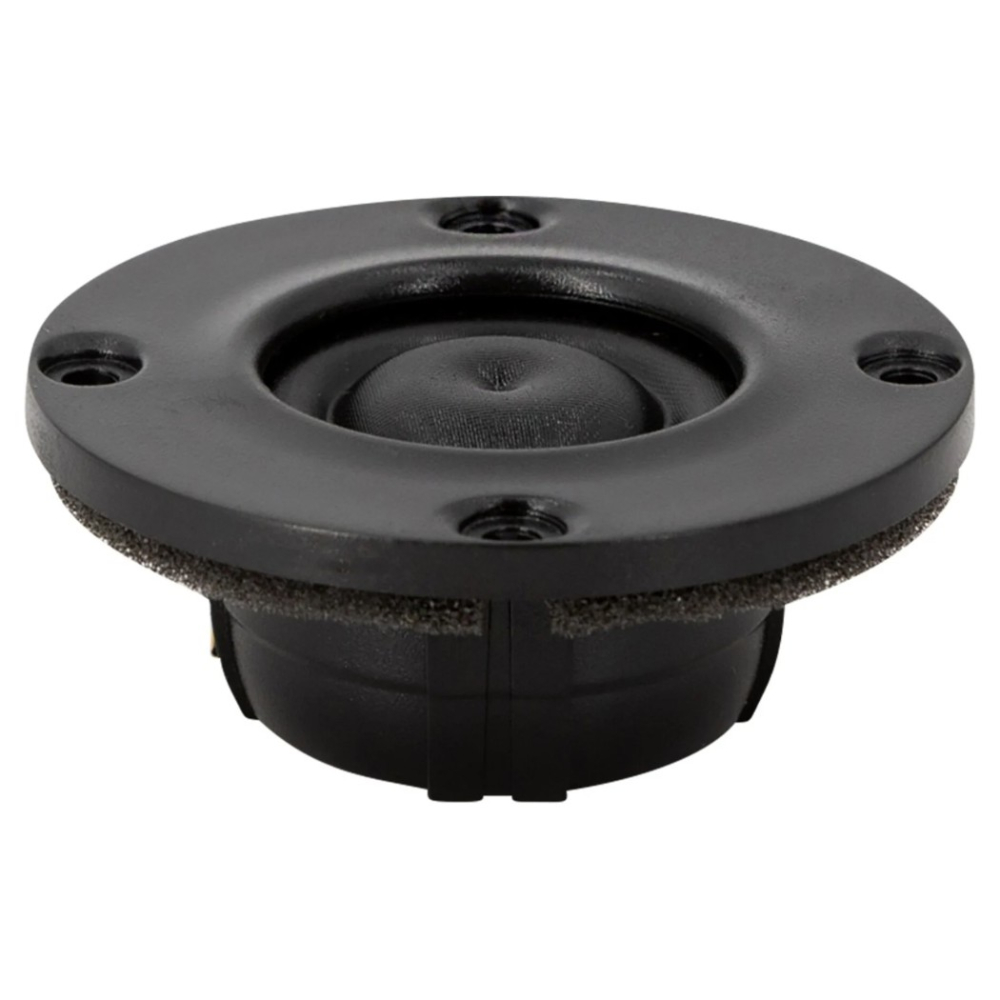

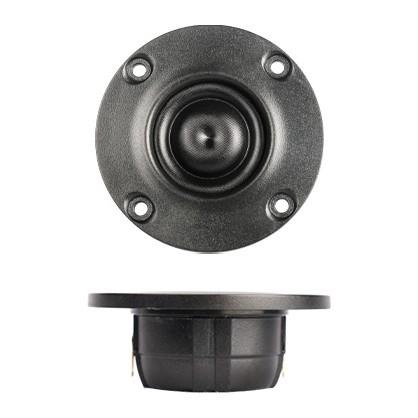

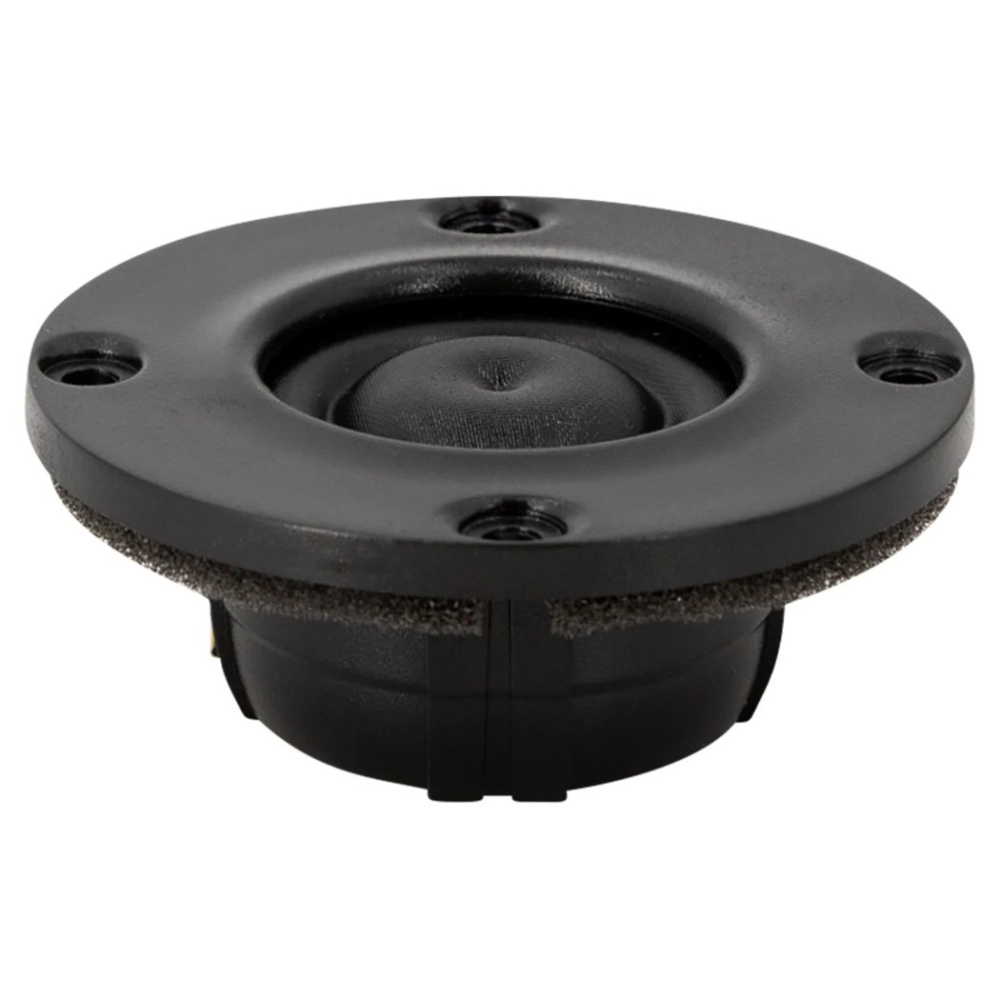

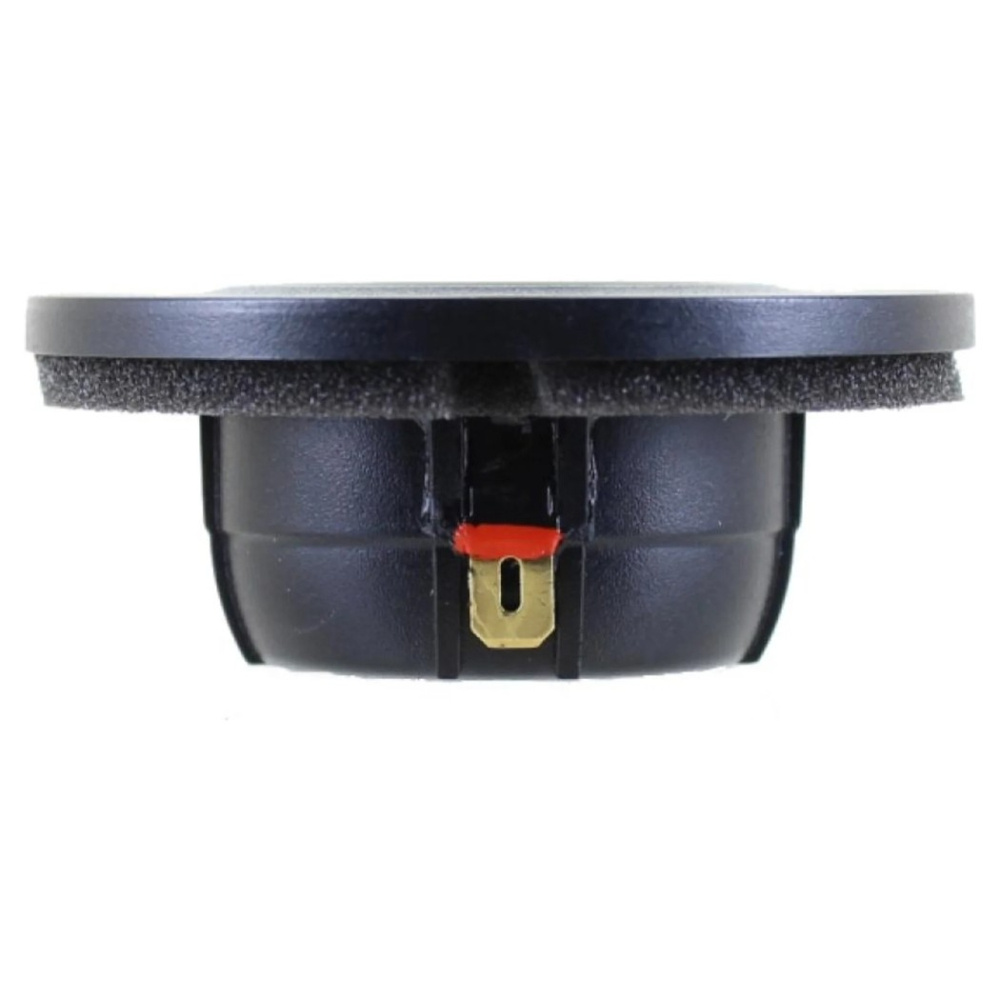

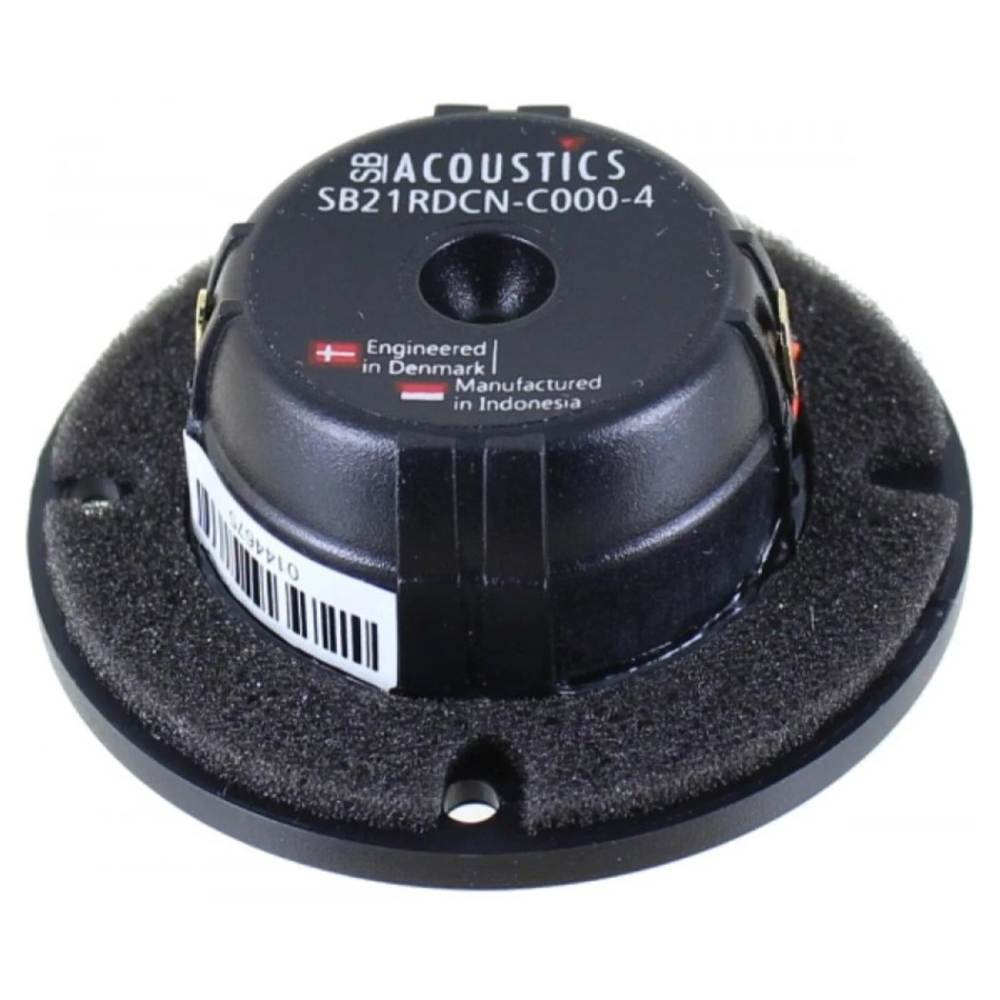

SB Acoustics SB21RDCN-C000-4 ist ein kompakter Ringradiator-Hochtöner für Lautsprecherprojekte, bei denen geringe Verzerrungen, niedrige bewegte Masse und eine erweiterte Wiedergabe im oberen Frequenzbereich wichtig sind. Die Konstruktion kombiniert eine resonanzkontrollierte Membran mit Neodym-Motor, Kupferkappe und gedämpfter rückwärtiger Kammer. Das Ergebnis ist ein Hochtöner mit 850 Hz Resonanzfrequenz, 89.5 dB Wirkungsgrad und einem Frequenzgang, der deutlich über 20 kHz hinausreicht.

• 4 ohm Nennimpedanz
• Ringradiator-Konstruktion mit niedriger Resonanzfrequenz
• 89.5 dB Empfindlichkeit bei 2.83 V/1 m
• 40 W Belastbarkeit nach IEC 268-5
• Neodym-Motor mit Kupferkappe für geringe Induktivität
• CCAW-Schwingspule für geringe bewegte Masse
• Gedämpfte rückwärtige Kammer für kontrollierte Wiedergabe

Kontrollierte Membran

Die Ringradiator-Membran ist so ausgelegt, dass Aufbrechvorgänge und Resonanzen im oberen Frequenzbereich minimiert werden. Zusammen mit der niedrigen bewegten Masse von 0.25 g schafft das gute Voraussetzungen für eine schnelle und detailreiche Wiedergabe. Die Schwingspule ist mit CCAW-Leitern gewickelt, während Silberleiter für lange Lebensdauer und stabilen elektrischen Kontakt verwendet werden.

Motor und rückwärtige Kammer

Der kompakte Neodym-Motor verwendet eine Kupferkappe, die die Induktivität der Schwingspule verringert und hilft, die Phasendrehung bei höheren Frequenzen zu begrenzen. Eine nicht resonierende rückwärtige Kammer mit optimierter Dämpfung trägt gleichzeitig zur niedrigen freien Resonanzfrequenz von 850 Hz bei. Die angegebene Belastbarkeit von 40 W wurde nach IEC 268-5 mit einem Butterworth-Hochpass bei 2600 Hz und 12 dB/Oktave gemessen.

Parameter

DC-Widerstand, Re: 3.1 ohm

Schwingspuleninduktivität, Le: 0.04 mH

Effektive Membranfläche, Sd: 4.6 cm²

Bewegte Masse einschließlich Luft, Mms: 0.25 g

Freie Resonanzfrequenz, Fs: 850 Hz

Mechanischer Q-Faktor, Qms: 2.71

Elektrischer Q-Faktor, Qes: 2.45

Gesamt-Q-Faktor, Qts: 1.28

Kraftfaktor, Bl: 1.3 Tm

Spezifikationen

Nennimpedanz: 4 ohm

Empfindlichkeit: 89.5 dB, 2.83 V/1 m

Belastbarkeit: 40 W nach IEC 268-5

Schwingspulendurchmesser: 20.4 mm

Lineare Auslenkung: 0.5 mm p-p

Magnetische Flussdichte: 0.9 T

Magnetgewicht: 0.01 kg

Nettogewicht: 0.06 kg
