Kompakter Hochtöner mit niedriger Resonanzfrequenz

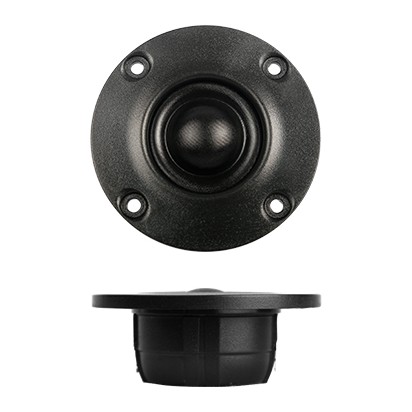

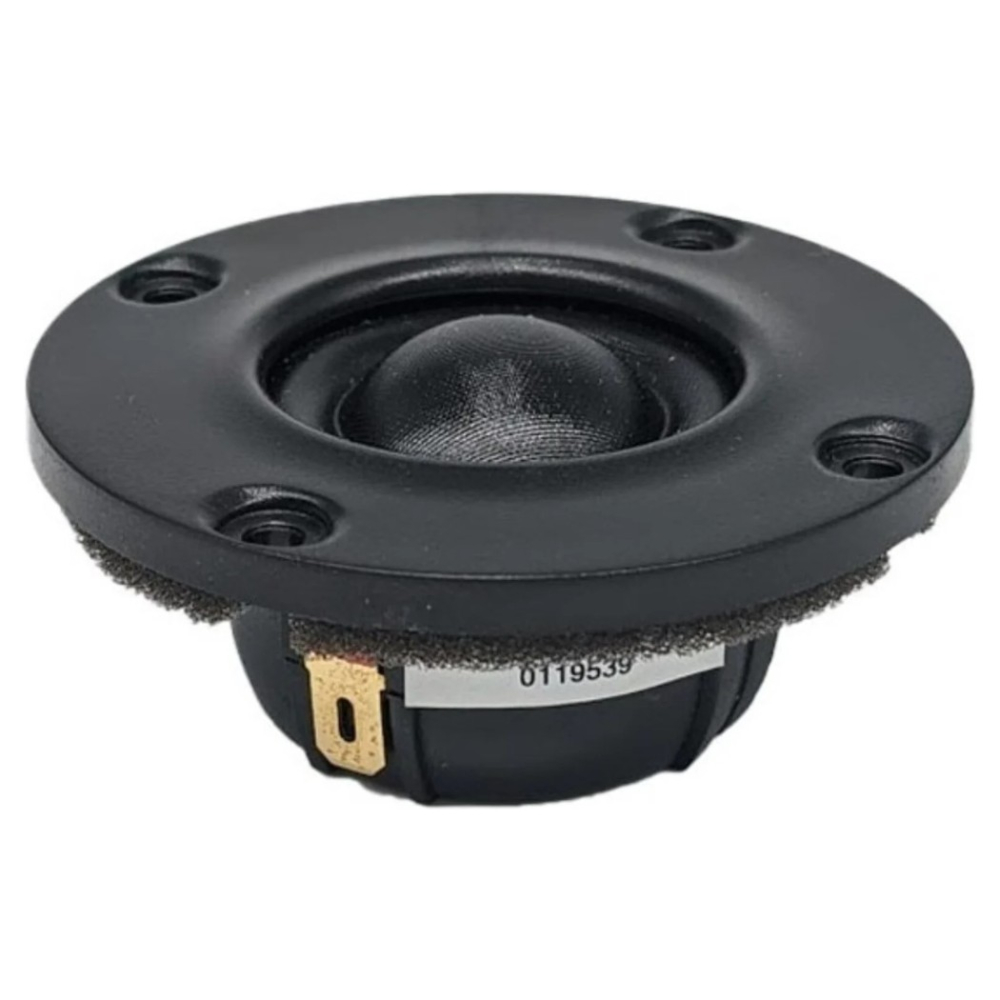

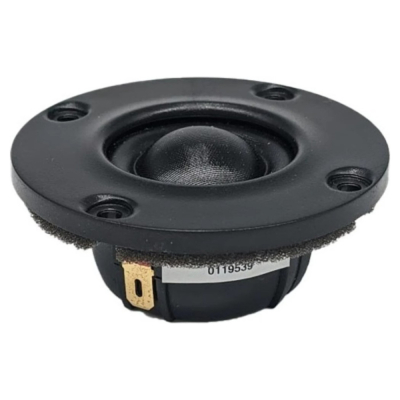

SB Acoustics SB21SDCN-C000-4 ist ein kompakter Hochtöner für Lautsprecherprojekte, bei denen niedrige Verzerrungen, geringe bewegte Masse und gute Möglichkeiten zur Trennung im Fokus stehen. Die Konstruktion kombiniert eine große Kalotte mit Neodym-Antrieb, Kupferkappe und bedämpfter Rückkammer, wodurch das Chassis Induktivität und Phasendrehung niedrig hält, während die Resonanzfrequenz bei niedrigen 850 Hz liegt.

• 4 Ohm Nennimpedanz
• 90 dB Wirkungsgrad bei 2.83 V/1 m
• Resonanzfrequenz von 850 Hz
• 40 W Belastbarkeit gemäß IEC 268-5
• Neodym-Antrieb mit Kupferkappe für geringe Induktivität
• CCAW-Schwingspule für geringe bewegte Masse
• Bedämpfte Rückkammer für kontrollierte Wiedergabe

Antrieb und Schwingspule

Der kompakte Neodym-Antrieb verwendet eine Kupferkappe, die die Induktivität der Schwingspule und damit auch die Phasenverschiebung bei höheren Frequenzen verringert. Die Schwingspule ist mit CCAW-Leiter gewickelt, um die bewegte Masse gering zu halten, und die gesamte bewegte Masse inklusive Luft beträgt nur 0.25 g. Silberlitzen mit langer Lebensdauer werden zwischen Schwingspule und Anschluss verwendet.

Kalotte und Rückkammer

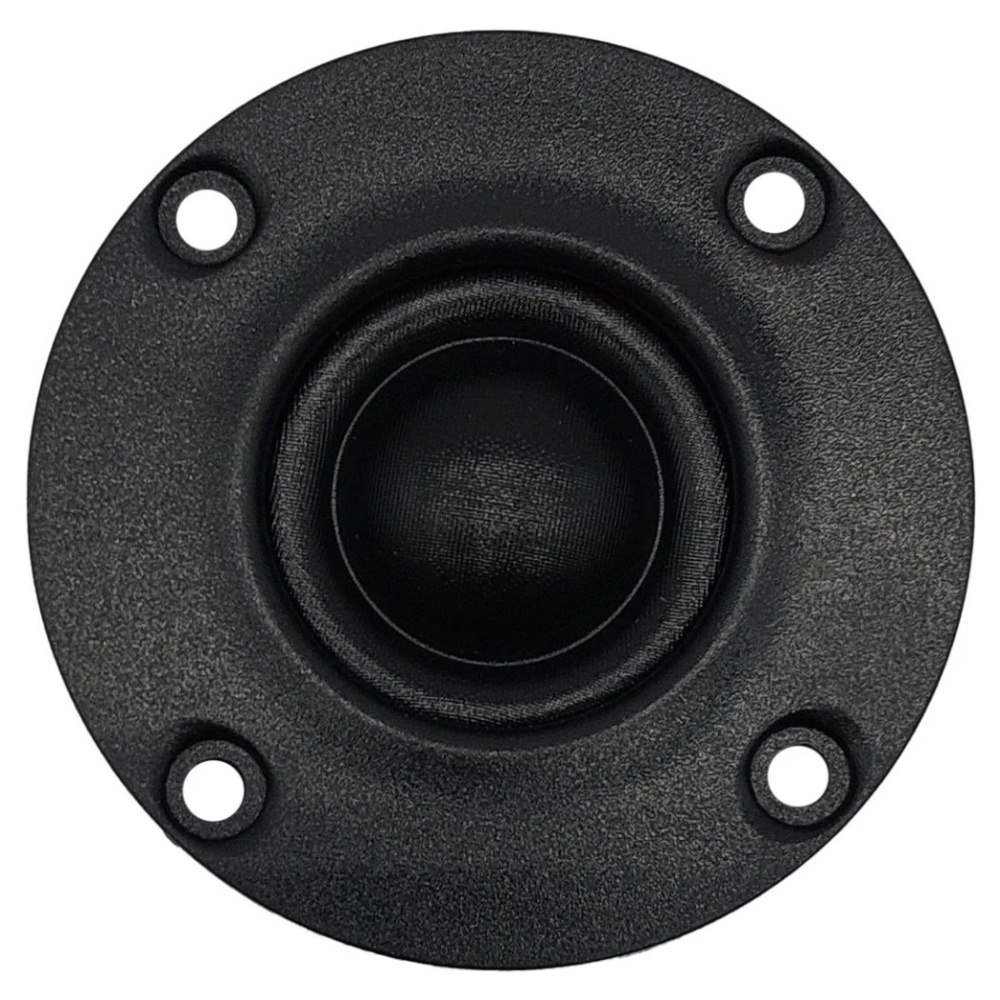

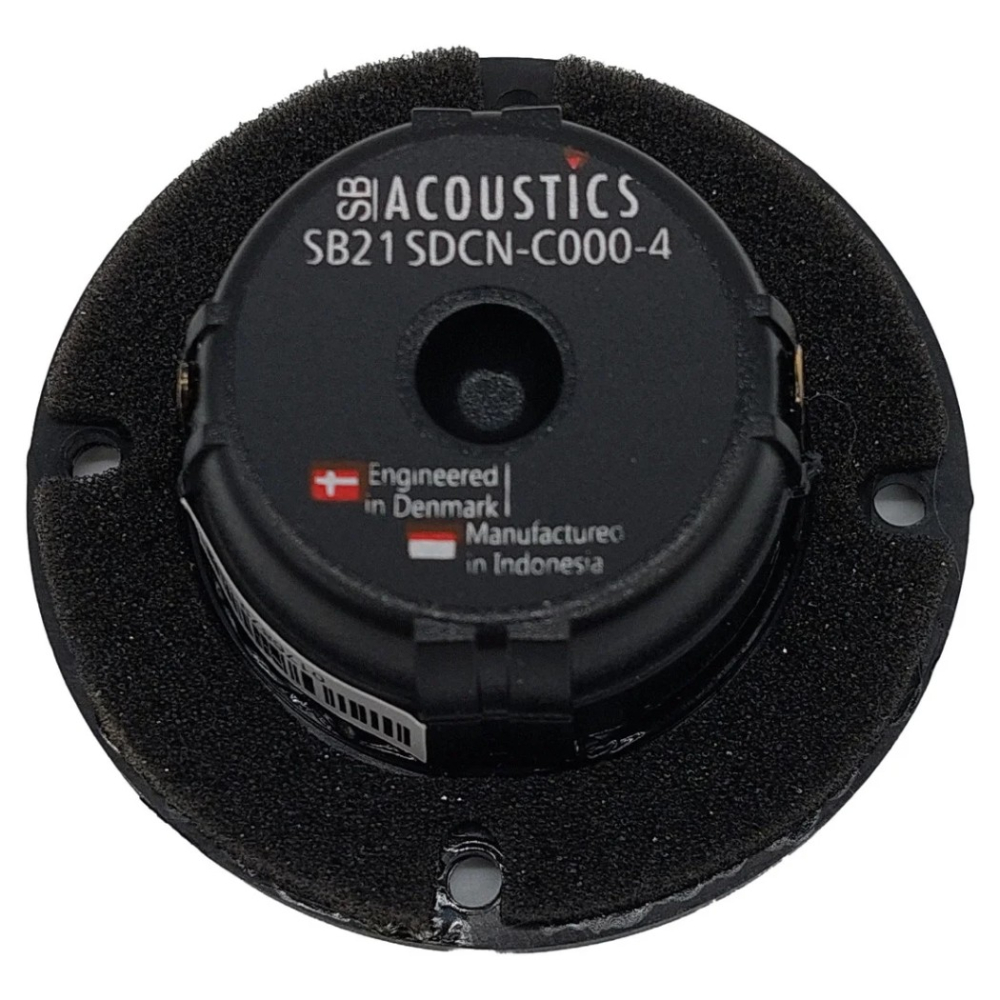

Die relativ große Kalotte bietet eine effektive Kolbenfläche von 4.9 cm² und ist mit einer nicht resonierenden Rückkammer mit optimierter Dämpfung kombiniert. Das trägt zur niedrigen freien Resonanzfrequenz von 850 Hz bei und gibt dem Konstrukteur größeren Spielraum bei der Auslegung der Weiche. Die angegebene Belastbarkeit von 40 W gilt gemäß IEC 268-5 mit einem 12 dB/Oktave Butterworth-Hochpass bei 2600 Hz.

Parameter

Gleichstromwiderstand, Re: 3.1 ohm
Schwingspuleninduktivität, Le: 0.04 mH
Effektive Kolbenfläche, Sd: 4.9 cm²
Bewegte Masse inklusive Luft, Mms: 0.25 g
Freie Resonanzfrequenz, Fs: 850 Hz
Mechanischer Q-Faktor, Qms: 2.44
Elektrischer Q-Faktor, Qes: 2.45
Gesamt-Q-Faktor, Qts: 1.22
Kraftfaktor, Bl: 1.3 Tm

Technische Daten

Nennimpedanz: 4 ohm
Wirkungsgrad: 90 dB, 2.83 V/1 m
Belastbarkeit: 40 W gemäß IEC 268-5
Schwingspulendurchmesser: 20.4 mm
Schwingspulenhöhe: 1.5 mm
Luftspalthöhe: 2.0 mm
Linearer Hub: 0.5 mm p-p
Magnetische Flussdichte: 0.9 T
Magnetgewicht: 0.01 kg
Nettogewicht: 0.06 kg
