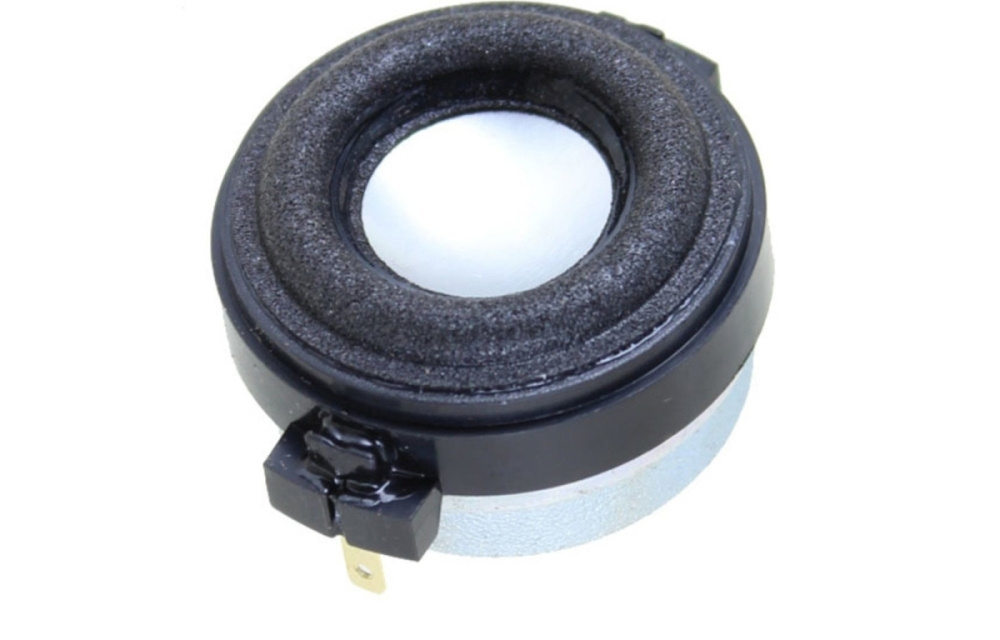

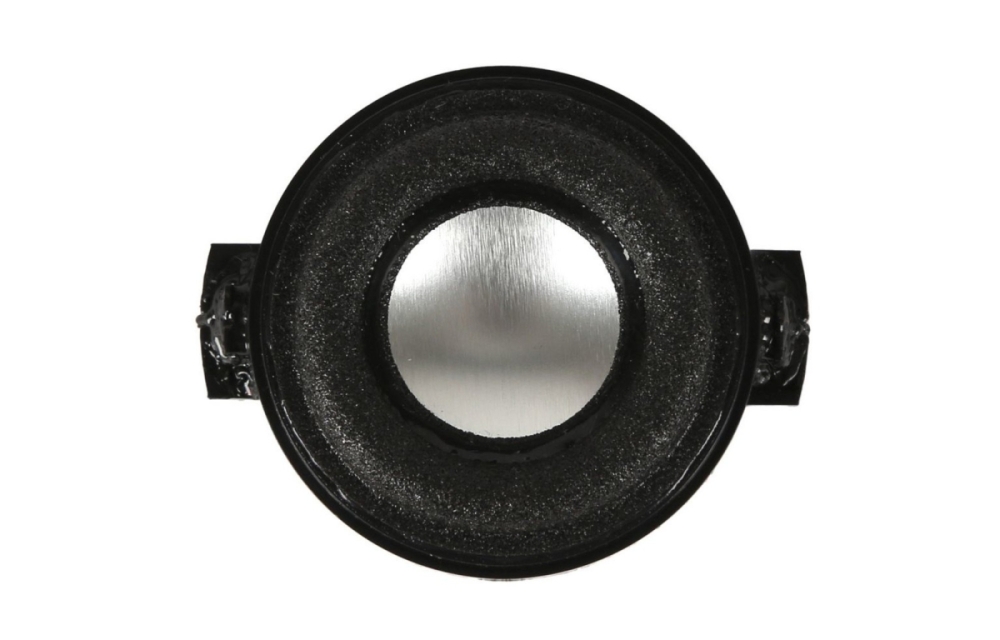

SB Acoustics SB36WBAC21-4 ist ein kompakter 1-Zoll-Fullrange-Treiber mit Aluminium-Membran und 4 Ohm Impedanz, entwickelt für kleine Lautsprecher, Soundbars und Einbausysteme mit begrenztem Platzangebot. Die niedrige bewegte Masse des Treibers und die belüftete Konstruktion sorgen für gute Dynamik, geringe Verzerrung und eine lineare Frequenzantwort, was zu einer klaren und detaillierten Klangwiedergabe bei stabiler thermischer Leistung führt.

• Impedanz: 4 Ω
• Leistung: 5 W (IEC 268-5, Hochpass 200 Hz)
• Membranmaterial: Aluminium
• Spulendurchmesser: 20,4 mm
• Sensitivität: 77 dB (2,83 V / 1 m)
• Freie Resonanzfrequenz (Fs): 200 Hz
• Linearer Hub (p-p): 3,5 mm
• Außendurchmesser: 36 mm (Chassis), 43 mm inkl. Flansch
• Einbautiefe: 20,8 mm

Konstruktion und Klangeigenschaften
Die Aluminium-Membran des Treibers kombiniert niedriges Gewicht mit hoher Steifigkeit für eine klare und detaillierte Klangwiedergabe. Das belüftete Long-Stroke-Design ermöglicht große Auslenkungen bei geringer Kompression, was auch bei höheren Pegeln einen dynamischen und sauberen Klang liefert. Die Ferrofluidkühlung sorgt für thermische Stabilität und reduziert Verzerrungen und Schäden bei Belastung.

Passform und Montage
Der SB36WBAC21-4 ist kompakt und einfach in kleinen Räumen mit einer Einbaudurchmesser von ca. 34 mm und einer Einbautiefe von 20,8 mm zu montieren. Er ist für die Rückmontage vorbereitet und verfügt über langlebige Silberleiter für zuverlässige Verbindungen. Die leichte Konstruktion macht ihn ideal für Anwendungen, bei denen Platz und Gewicht begrenzt sind.

Spezifikationen
Nennimpedanz: 4 Ω
Gleichstromwiderstand (Re): 3,4 Ω
Spuleninduktivität (Le): 0,12 mH
Effektive Membranfläche (Sd): 4,2 cm²
Spulendurchmesser: 20,4 mm
Spulenhöhe: 5,5 mm
Luftspaltbreite: 2,0 mm
Lineare Hub (p-p): 3,5 mm
Magnetgewicht: 0,01 kg
Freie Resonanzfrequenz (Fs): 200 Hz
Empfindlichkeit (2,83 V / 1 m): 77 dB
Belastbarkeit: 5 W (IEC 268-5, Hochpass 200 Hz, 12 dB/Okt)
Mechanischer Gütefaktor (Qms): 0,68
Elektrischer Gütefaktor (Qes): 1,05
Gesamter Gütefaktor (Qts): 0,41
Bewegte Masse inkl. Luft (Mms): 0,76 g
Kraftfaktor (Bl): 1,76 Tm
Äquivalentes Volumen (Vas): 0,021 Liter
Compliance (Cms): 0,83 mm/N
Mechanischer Verlust (Rms): 1,4 kg/s
Außendurchmesser: Ø36 mm (Chassis) / Ø43 mm inkl. Flansch
Einbauöffnung (Ausschnitt): ca. Ø34 mm
Einbautiefe: 20,8 mm
