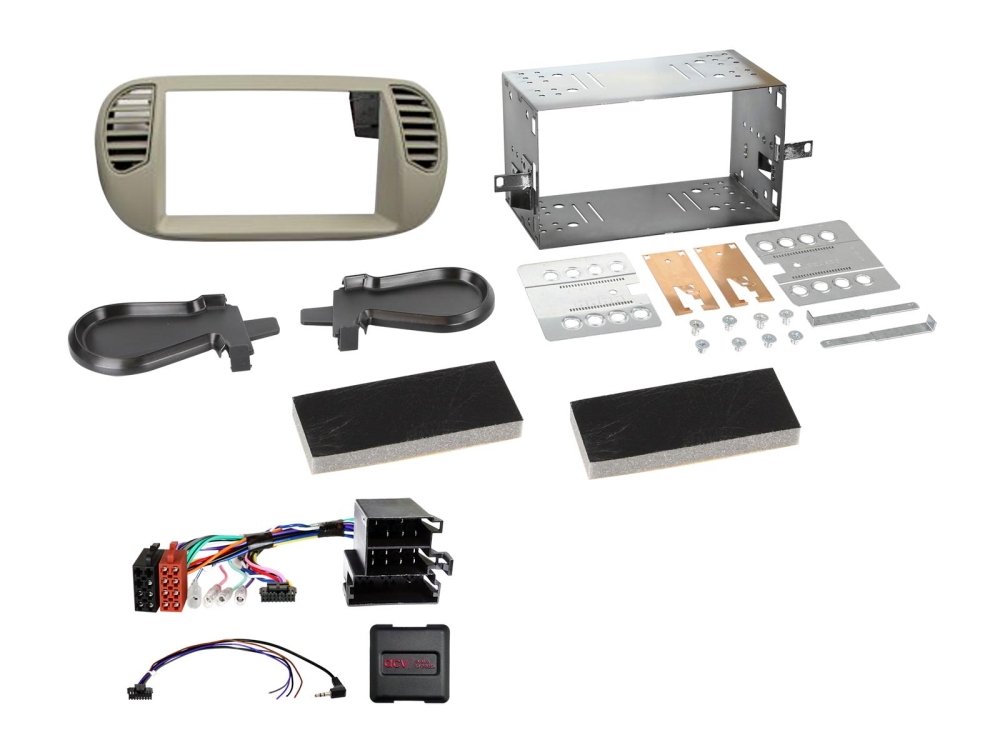

ACV 621094-23-1 ist ein 2-DIN-Kit für den Fiat 500, hergestellt für Modelle von Oktober 2007 bis Juli 2015. Das Kit ist perlgrau und enthält alle notwendigen Komponenten, um ein originales Hauptgerät (HU) gegen ein Nachrüstmodell auszutauschen.
- Beinhaltet einen Montagerahmen und HU-Anschluss für eine einfache Installation.
- Stellt alle notwendigen analogen Signale für den Betrieb eines Nachrüst-HU bereit.
- Kompatibel mit spezifischen OEM-HU und Fahrzeugeinstellungen.
- Die Installation kann Anpassungen an den originalen Lüftungskanälen erfordern.
- Lieferung mit detaillierter Installationsanleitung für korrekten Anschluss.
Das Produkt wurde so entwickelt, dass alle Fahrzeugfunktionen nach der Installation eines neuen Hauptgeräts korrekt funktionieren. Es ist wichtig, das OEM-HU und die Fahrzeugeinstellungen vor der Installation zu überprüfen. Das Kit enthält außerdem einen SWC-Anschluss zur Nutzung der Lenkradsteuerung, allerdings können je nach Fahrzeugausstattung und gewähltem Nachrüst-HU einige Funktionen eingeschränkt sein. Überprüfen Sie, ob die mitgelieferten Anschlüsse sowohl optisch als auch technisch zum Fahrzeugsystem passen.
Bei der Installation ist es wichtig, die angegebenen Schritte genau zu befolgen, um eine korrekte Funktion sicherzustellen. Bei Installationsproblemen wird empfohlen, das ursprüngliche HU wieder einzubauen und alle Verbindungen zu überprüfen.
Für eine erfolgreiche Installation sind folgende Signale zu beachten:
Rot: +12V Zündungsplus Klemme 15
Orange: +12V Beleuchtung Klemme 58
Lila/weiß: +12V Rückfahrsignal
Rosa: Geschwindigkeitssignal
Grün: Masse Parkbremssignal
Maximale Belastung der Ausgänge beträgt 100 mA.
Es ist wichtig zu beachten, dass Änderungen an der Verkabelung oder Installation von einem ausgebildeten Spezialisten durchgeführt werden sollten, um Garantieprobleme zu vermeiden und die korrekte Funktion sicherzustellen.
Passend für
Fiat 500 (ZAF 312) 10/2007 - 07/2015
