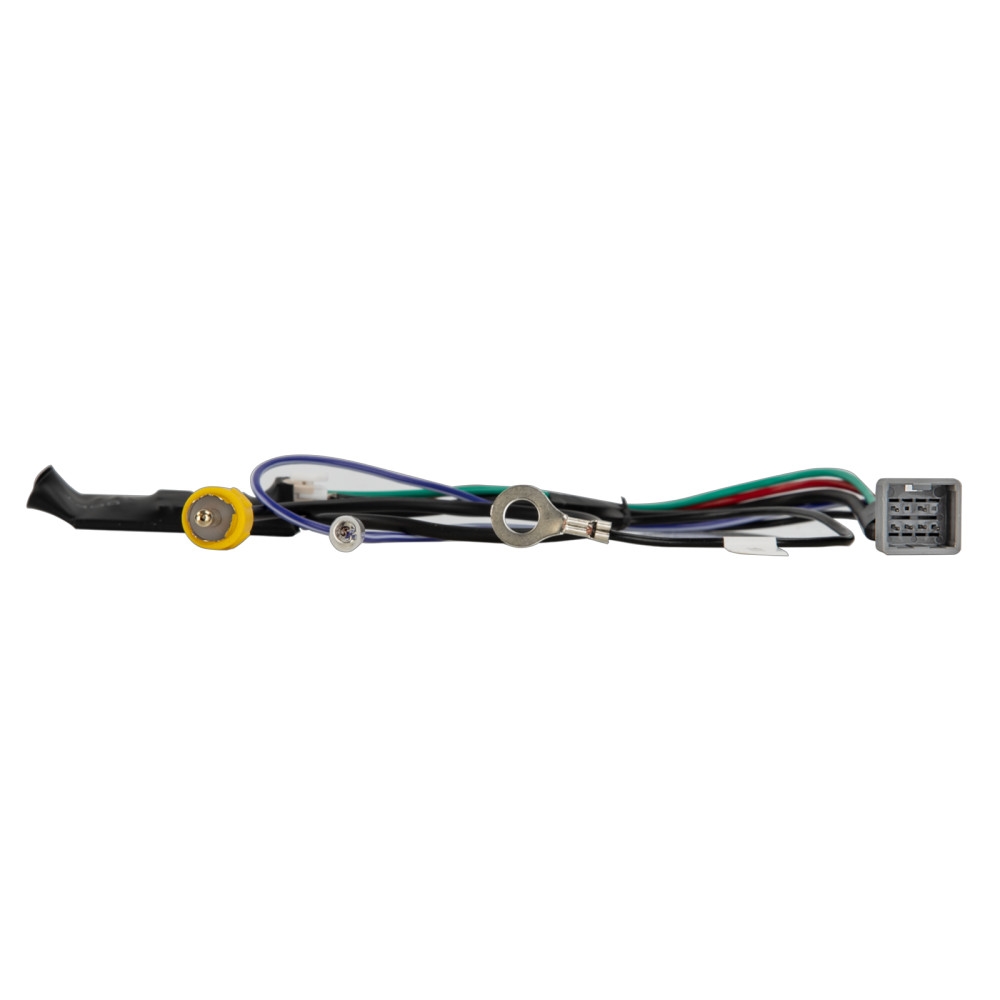

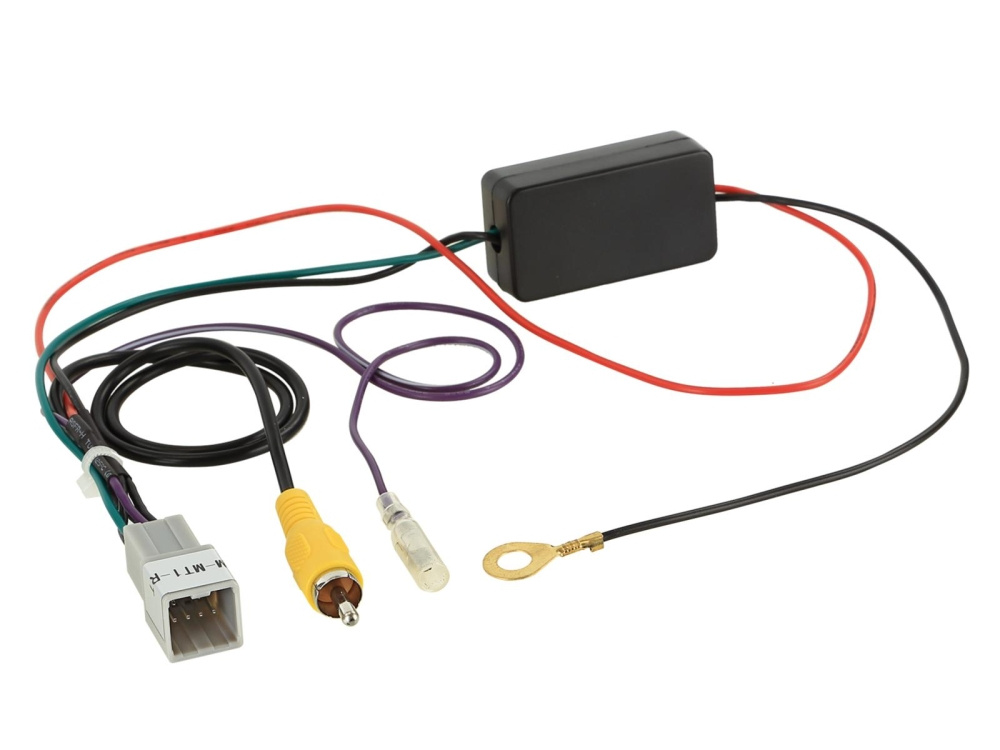

ACV 771202-1030 ist ein Adapter für Rückfahrkameras, der speziell für Fiat- und Mitsubishi-OEM-Kameras entwickelt wurde.

Der Adapter ermöglicht den Anschluss einer werkseitig eingebauten Rückfahrkamera an ein Nachrüstgerät mit Kameraeingang.
Liefern Videosignal über RCA sowie Stromversorgung von +6V und Masse für die OEM-Kamera.
Inklusive +12V Rückfahrsignal, das im Fahrzeug angeschlossen werden muss.
Vor der Installation die korrekte Verbindung des Adapters mit dem OEM-Stecker prüfen.
Einige Nachrüstgeräte müssen möglicherweise in den Einstellungen auf Kamerafunktion umgestellt werden.

Dieser Adapter ist erforderlich, um die originale Rückfahrkamera beizubehalten. Er ist kompatibel mit Fahrzeugen, die ein 360°-Kamerasystem oder Systeme mit beweglichen Abstandslinien haben, es könnte jedoch Einschränkungen geben. Überprüfen Sie immer die richtige Verbindung vor der Installation. Bei Fragen oder Supportbedarf wenden Sie sich an unser Support-Team.

Der Adapter hat folgende Spezifikationen:
+6V Stromversorgung
Anschluss: 8-poliger Mitsubishi-Stecker
Anschluss für OEM-Rückfahrkamera > RCA (m) gelber Kameraeingang
schwarz: GND Klemme 31
lila/weiß: +12V Rückfahrsignal Ausgang
Fahrzeuge ohne +12V Rückfahrsignal im 8-poligen Stecker:
lila/weiß: +12V Rückfahrsignal Eingang Rücklicht
OEM-Kamerastromversorgung: +6V
Prüfen Sie vor der Installation immer die korrekte Verbindung mit dem Werksgerät durch Messen.

Passend für
Fiat Fullback (KT0T) 08/2016 - 07/2020
Mitsubishi ASX (GAO) 10/2012 - 10/2016
Mitsubishi ASX (GAO) 11/2016 - 08/2019
Mitsubishi ASX (GAO) 09/2019 - 10/2021
Mitsubishi L200 (KJ0T) 10/2015 - 08/2019
Mitsubishi L200 (KJ0T) 09/2019 - 10/2022
Mitsubishi Lancer (EVO X Limited Edition) 2015
Mitsubishi Outlander (CWO) 10/2012 - 10/2015
Mitsubishi Outlander (CWO) 10/2015 - 08/2018
Mitsubishi Outlander (CWO) 09/2019 - 03/2022
Mitsubishi Pajero (V80) 10/2014 - 08/2018
Mitsubishi Shogun 2013 - 2018

**Unterstützt 360° OEM-Kameras**
Fahrzeuge mit 360° OEM-Kamerasystem: SWC Mitsubishi L200/Outlander 18Pin/20Pin Kamera/Verstärker > Artikel: 42smt012

Spezifikationen
+6V Stromversorgung
8-poliger Stecker
RCA (m) gelber Kameraeingang
GND Klemme 31
+12V Rückfahrsignal Ausgang
OEM-Kameraspannungsversorgung: +6V
Prüfen Sie immer die korrekte Verbindung mit dem Werksgerät.
