ACV 771000-6711 ist eine universelle Rück- und Frontkamera mit rundem Design. Sie wurde entwickelt, um ein klares Bild der Umgebung hinter und vor dem Fahrzeug zu liefern, wodurch die Sicherheit beim Einparken und Manövrieren erhöht wird. Die Kamera bietet mehrere Montageoptionen und ist mit Richtlinien und einer Spiegelbildfunktion ausgestattet.

Universelle Rück- und Frontkamera mit rundem Design

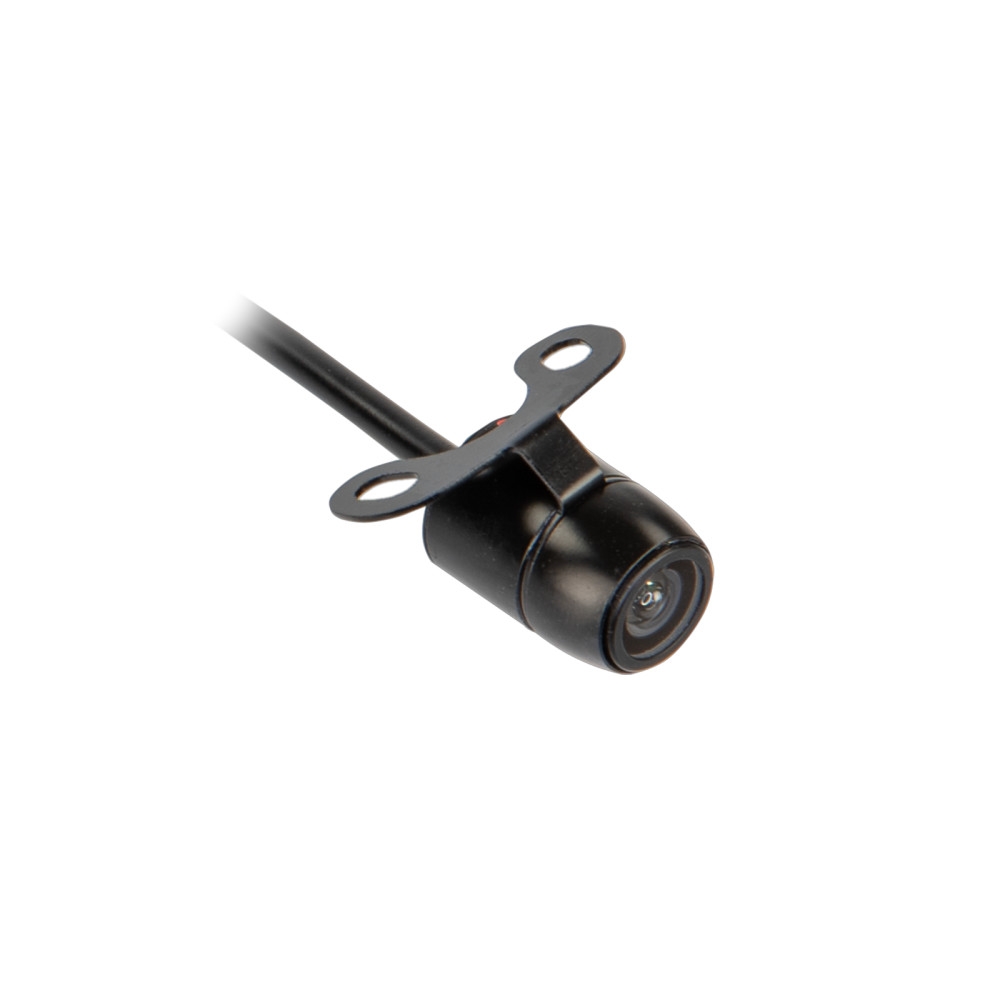

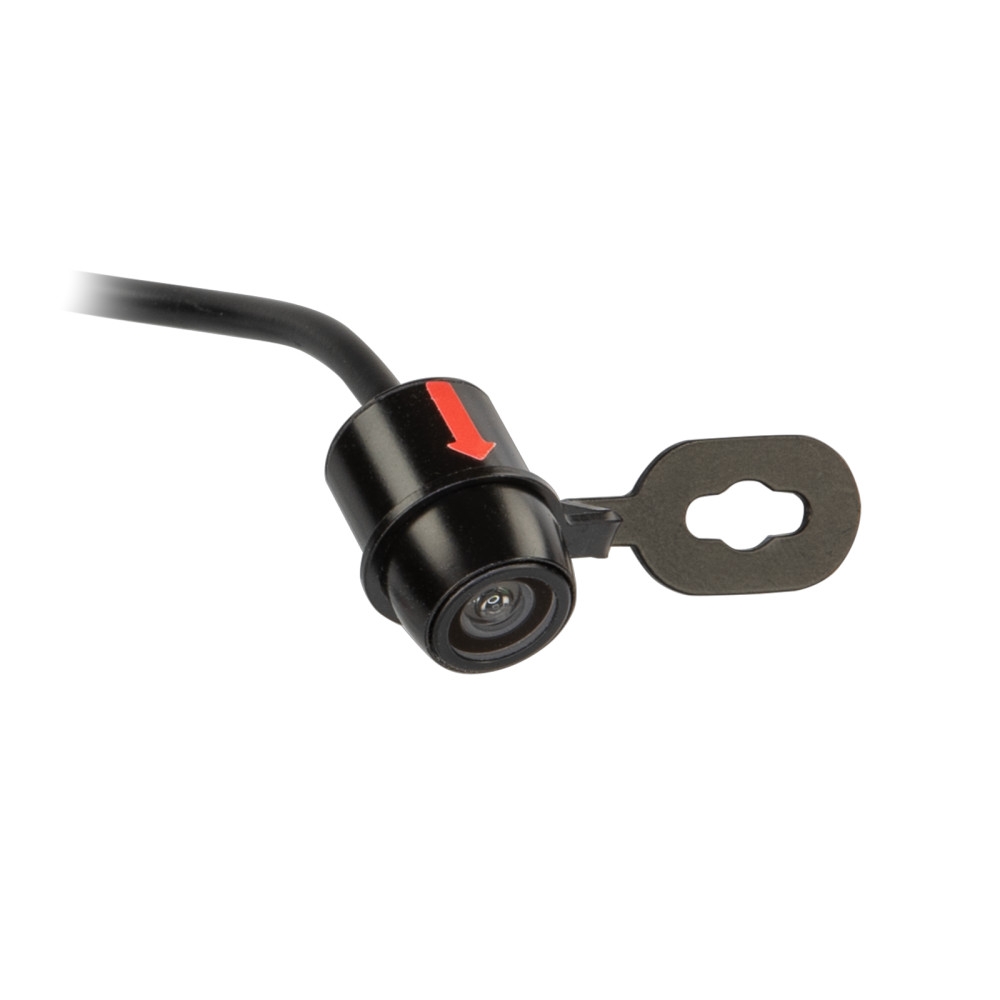

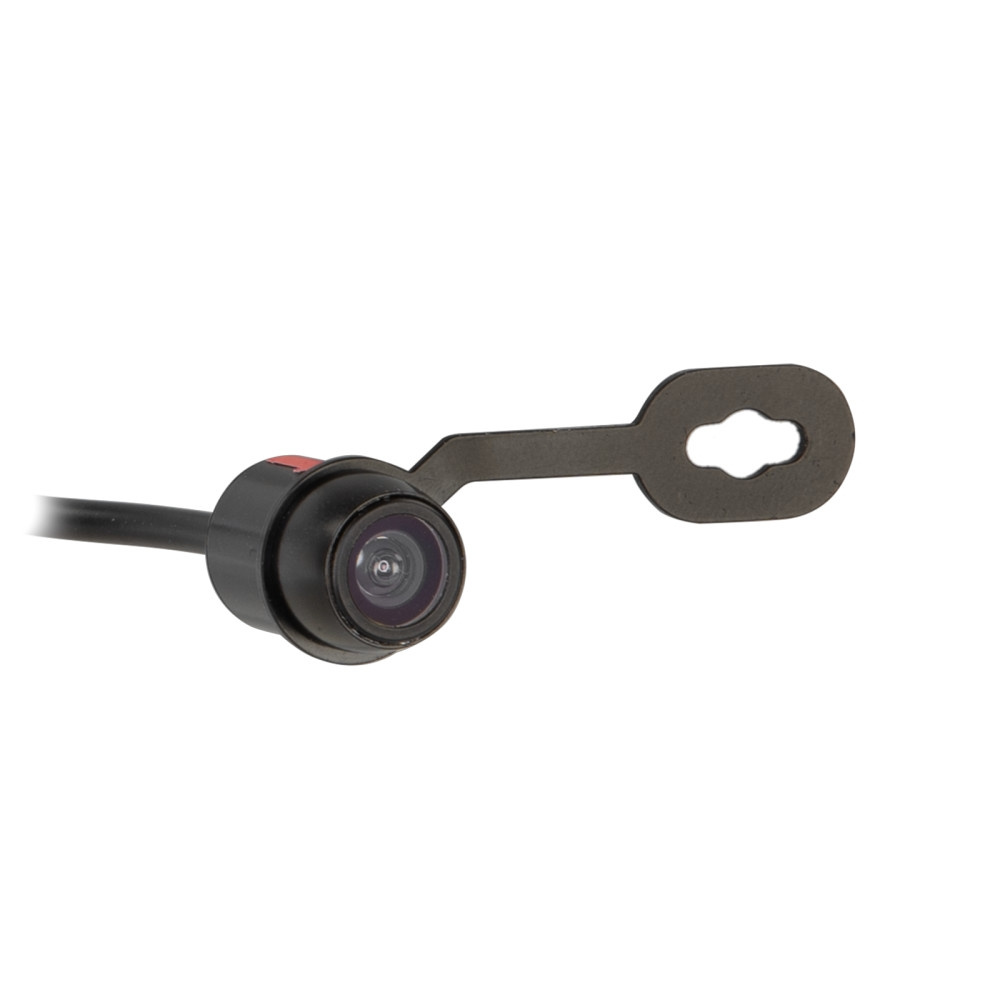

Mehrere Montageoptionen: Unterkonstruktion, Aufsatz- oder Einbauinstallation
Richtlinien können aktiviert oder deaktiviert werden
Spiegelbildfunktion für einfache Bedienung

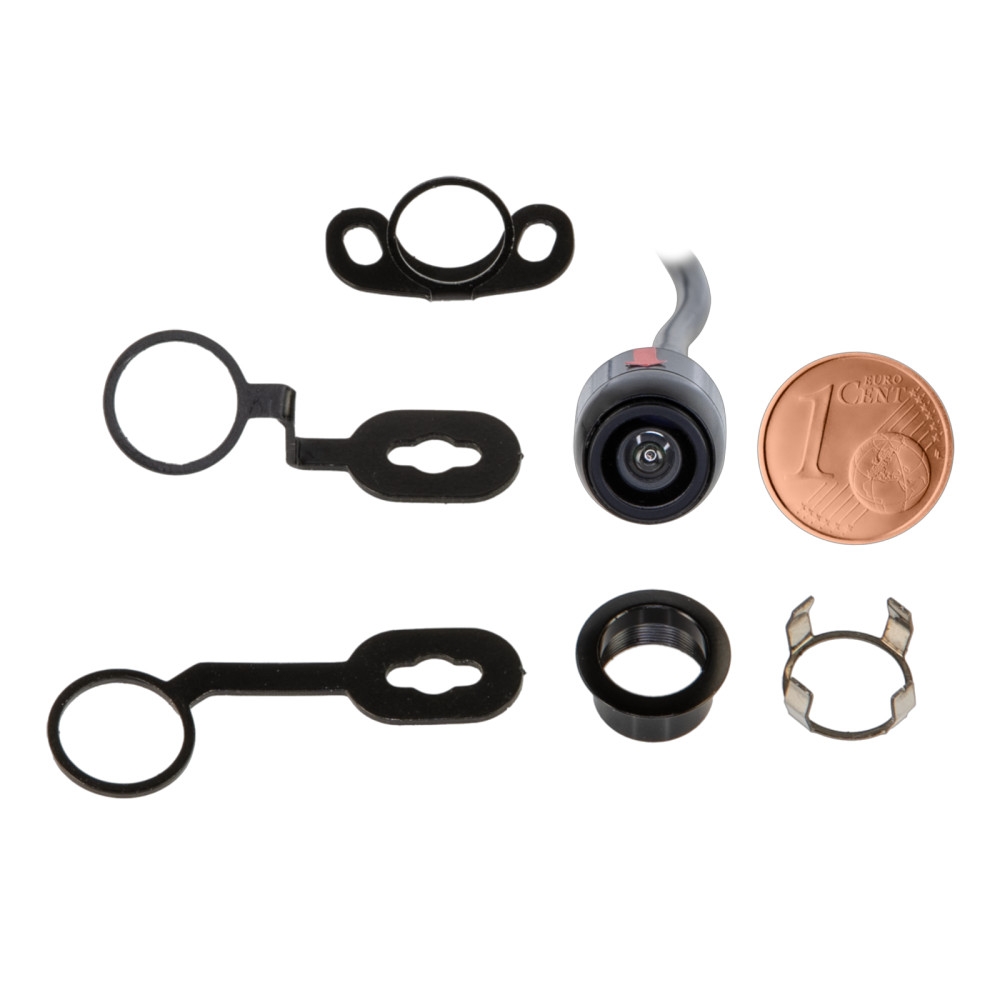

Verschiedene Montagehalterungen für flexible Installation enthalten

Die Kamera ist für Dauerbetrieb geeignet und sollte vor der Installation mit einem Testmonitor überprüft werden, um den korrekten Blickwinkel und die Einstellung sicherzustellen. Sie hat eine Betriebsspannung von +3V sowie eine Stromversorgung von +12V oder +24V ohne Spannungswandler. Beachten Sie, dass eine Verbindung mit +3V aus der Lieferung die Kamera beschädigen kann.

Anschlüsse:
Rot: +12V / +24V (laststabilisiert, gesichert)
Schwarz: Fahrzeugmasse, direkter Erdungsanschluss/GND
Gelb RCA: Video
Grün: Aktivieren/Deaktivieren der Richtlinien
Weiß: Aktivieren/Deaktivieren der Spiegelbildfunktion

Produkteigenschaften:
Design: Kunststoff
Farbe: Schwarz
Bildsensor: 1/4" CMOS
TV-System: NTSC
Auflösung: 682 x 496 Pixel
Lux: 0,3
TV-Linien: 480
Linsenelement: Diagonal 135° +/- 5°
Betrachtungswinkel: Horizontal 95°, Vertikal 75° +/- 5°
IP-Klassifizierung: IP68
Anschluss: 4-poliger ACV-Systemkontakt (Stecker) Ø5,2 mm
Betriebsspannung: +3V DC
Stromversorgung: +12V / +24V DC (mit Spannungswandler)
Stromverbrauch: 60mA
Betriebstemperatur: -20°C bis 77°C
Lagertemperatur: -40°C bis 85°C

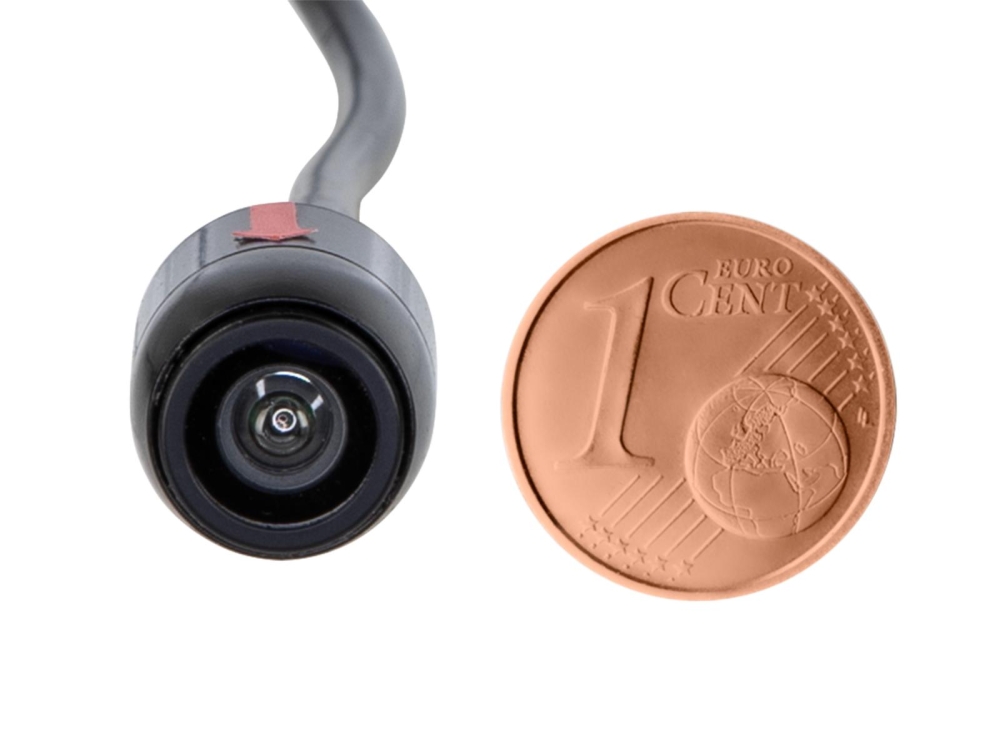

Maße: Ø12,5 mm

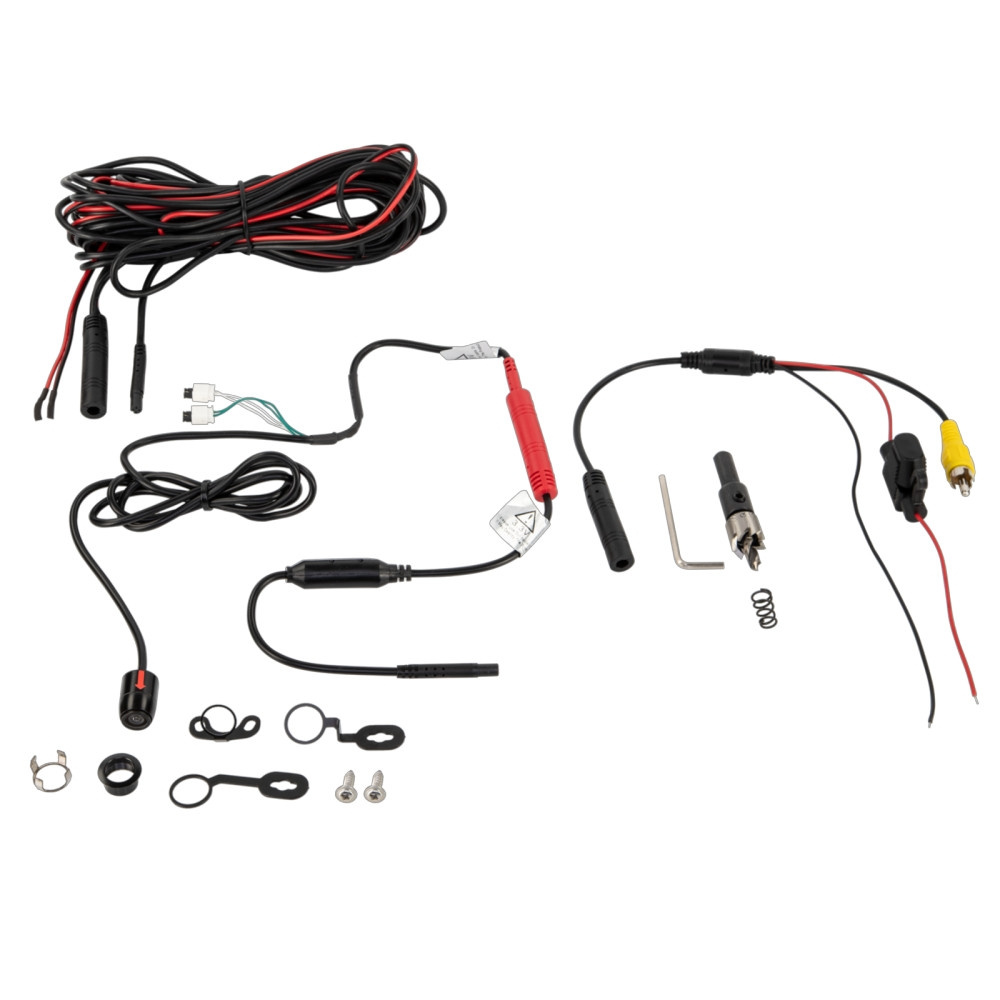

Anschlussleitung an der Kamera: 1m +/-: 4-poliger ACV-Systemkontakt (Stecker) Ø5,2 mm
Verlängerungskabel: 6,5m +/-: 4-poliger ACV-Systemkontakt (Buchse) Ø10 mm / Stecker Ø5,2 mm
Stromkabel rot: 3m +/- Litze: Anschluss Kamera / Anschluss Rückfahrlicht an Monitor
Masse/GND-Kabel schwarz: 3m +/- Litze: Anschluss Fahrzeugmasse direkt/GND an Kamera / Fahrzeugmasse direkt/GND an Monitor
Anschlusskabel: 20cm +/-: 4-poliger ACV-Systemkontakt (Buchse) Ø10 mm
Rot: Stromversorgung
Schwarz: GND
Gelb RCA: Video

Optionale Zubehörteile:
Kamerakabelverlängerung für ACV Kamera 5m > Artikel: 771000-6305
Kamerakabelverlängerung für ACV Kamera 10m > Artikel: 771000-6310
Kamerakabelverlängerung für ACV Kamera 15m > Artikel: 771000-6315
