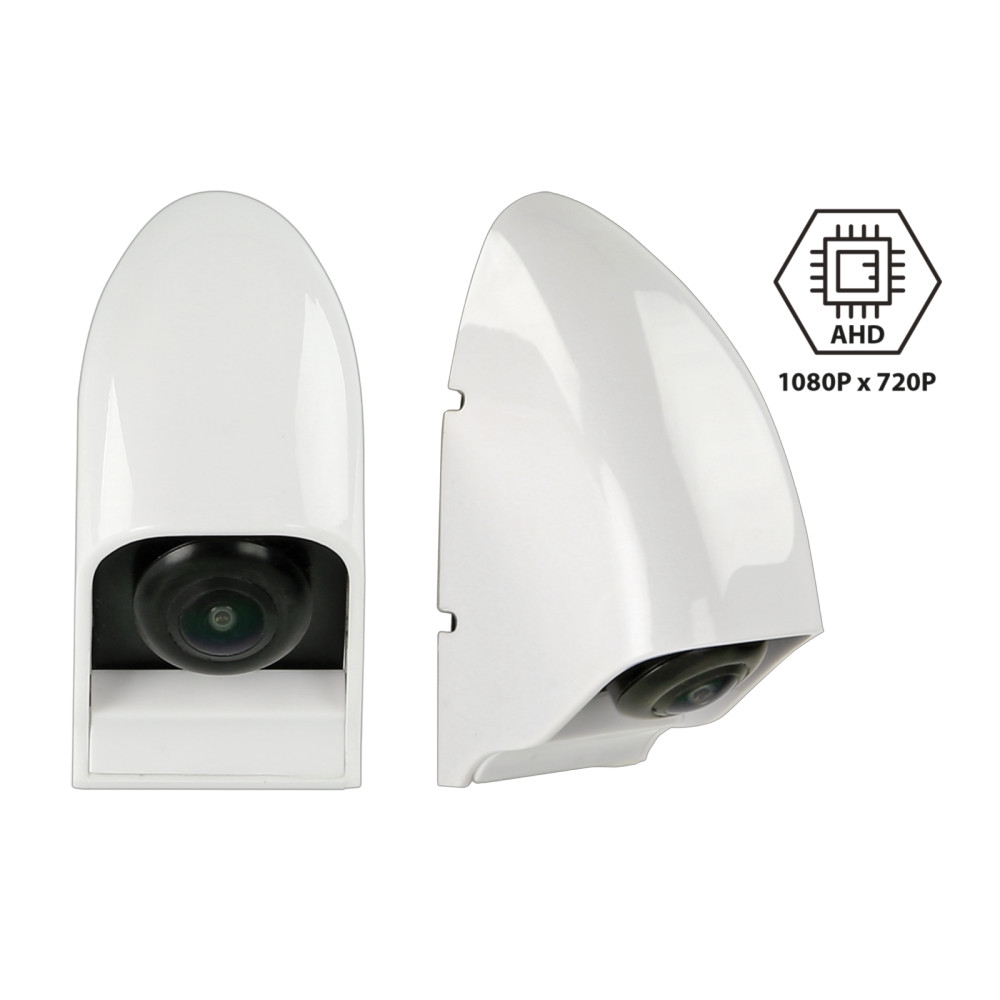

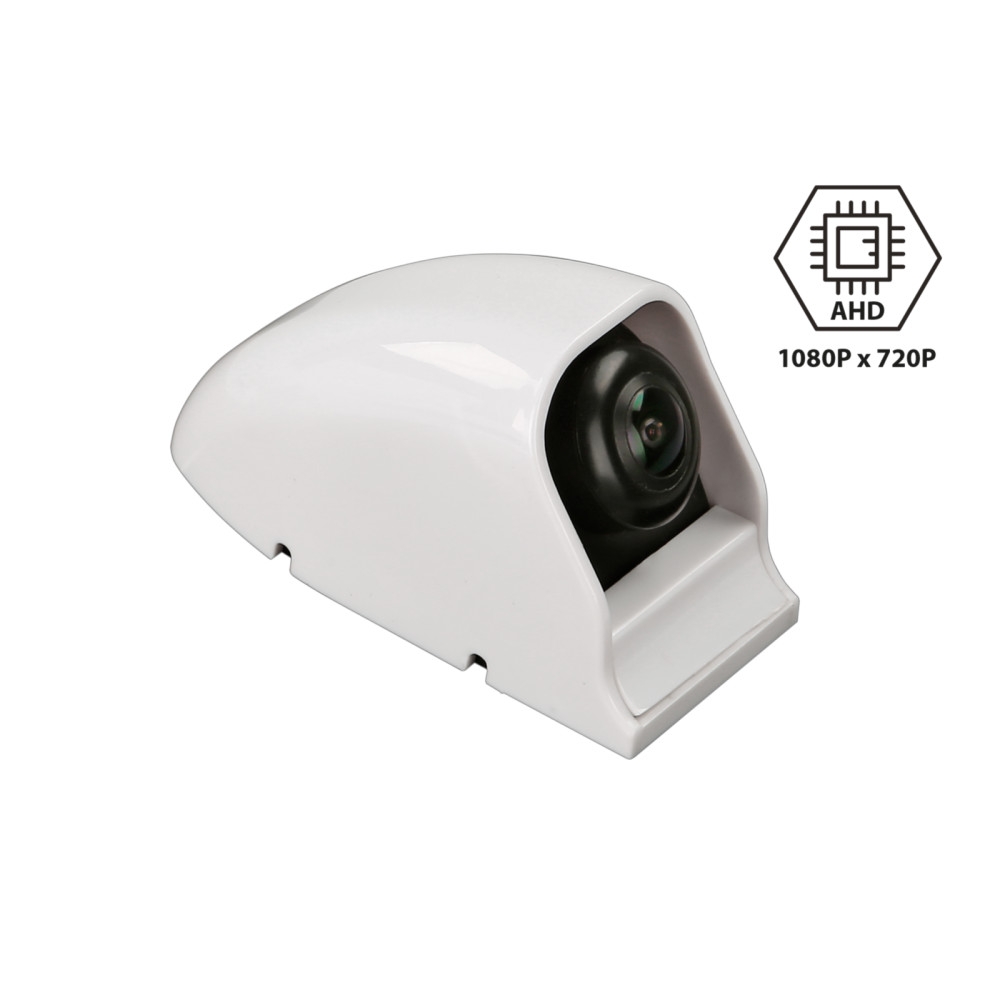

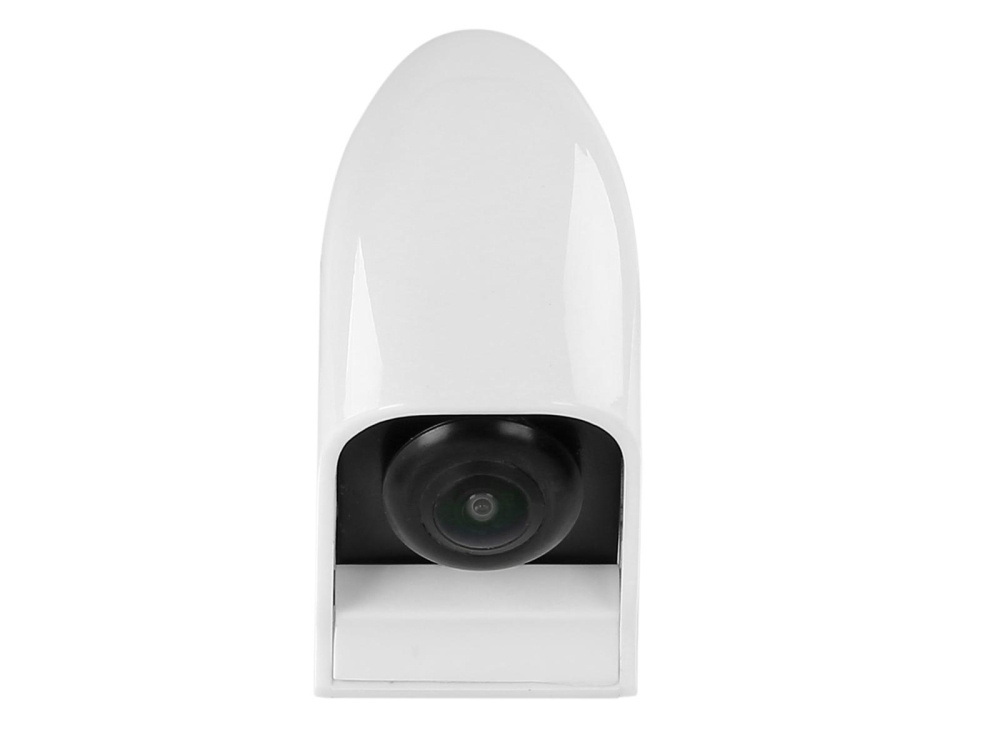

ACV 772000-6709 ist eine rückwärtsgerichtete Kamera vom AHD-Typ, entwickelt für Transporte und Wohnmobile. Die Kamera hat eine tropfenförmige Bauweise und ist mit einer Glaslinse für bessere Bildqualität ausgestattet. Sie ist für den Dauerbetrieb geeignet und muss korrekt installiert werden, um optimale Leistung sicherzustellen.

Entwickelt für Transporte und Wohnmobile
Tropfenförmige Bauweise mit Glaslinse
Effektiver Bildsensor mit 1080 x 720 Pixeln
Weitwinkel mit 210° diagonal und 150° horizontal
IP68 zertifiziert für Wasserbeständigkeit

Die Kamera hat eine Betriebsspannung von +12V / +24V und wird einfach angeschlossen, ohne dass ein Spannungswandler benötigt wird. Es ist wichtig, den Blickwinkel der Kamera zu überprüfen und ihn am Installationsort mit einem Testmonitor vor der Montage einzustellen.

Spezifikationen
Kameradesign: Kunststoff/Metall
Farbe: weiß
Bildsensor: 1/3 AHD
TV-System: NTSC
Effektive Pixel: 1080 x 720
Linse: F Lux: 0,03 Lux
Auflösung: TV-Linien
Linsenwinkel: diagonal 210°, horizontal 150°, vertikal 110° +5°
IP-Klassifizierung: IP68
Anschluss: 4-Pin ACV-Systemstecker (männlich) Ø5,2 mm
Stromversorgung: +12V / +24V DC
Stromverbrauch: 60mA max
Betriebstemperatur: -20°C - 70°C

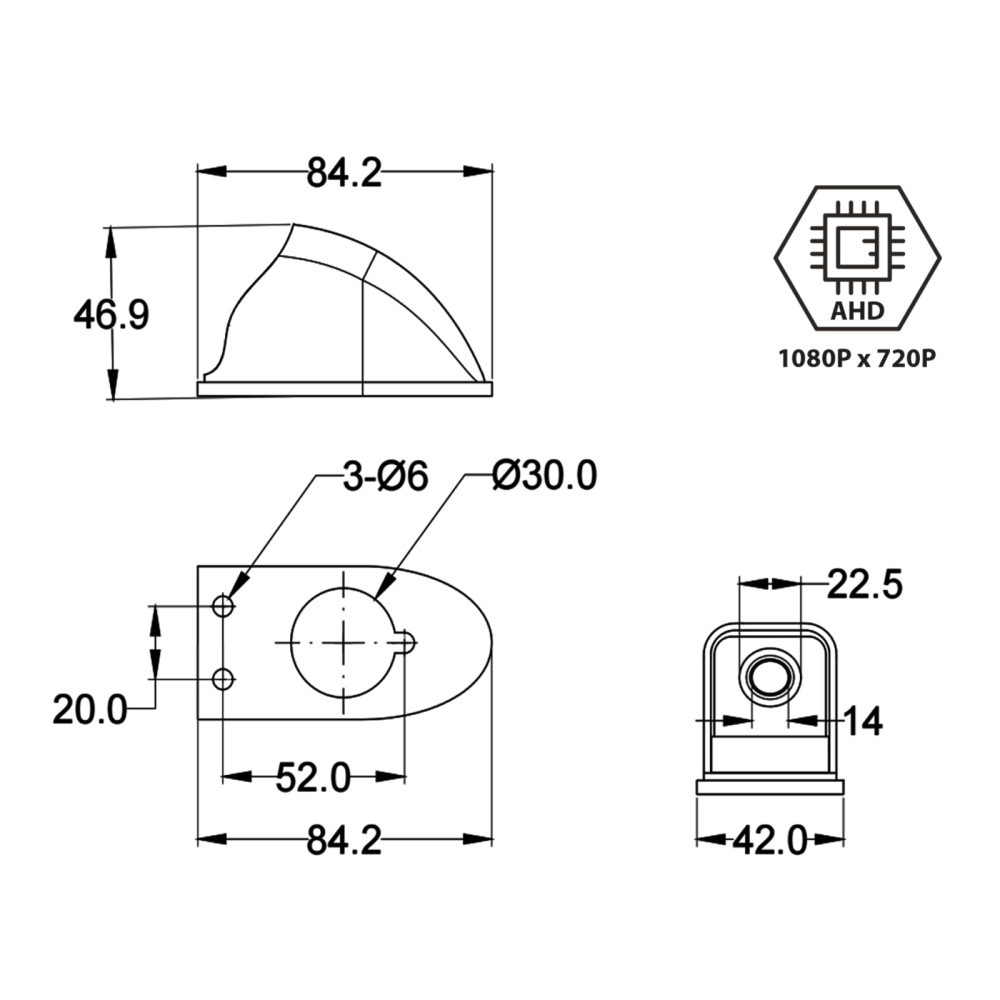

Maße: L / B / H: 84,2 mm / 42 mm / 46,9 mm

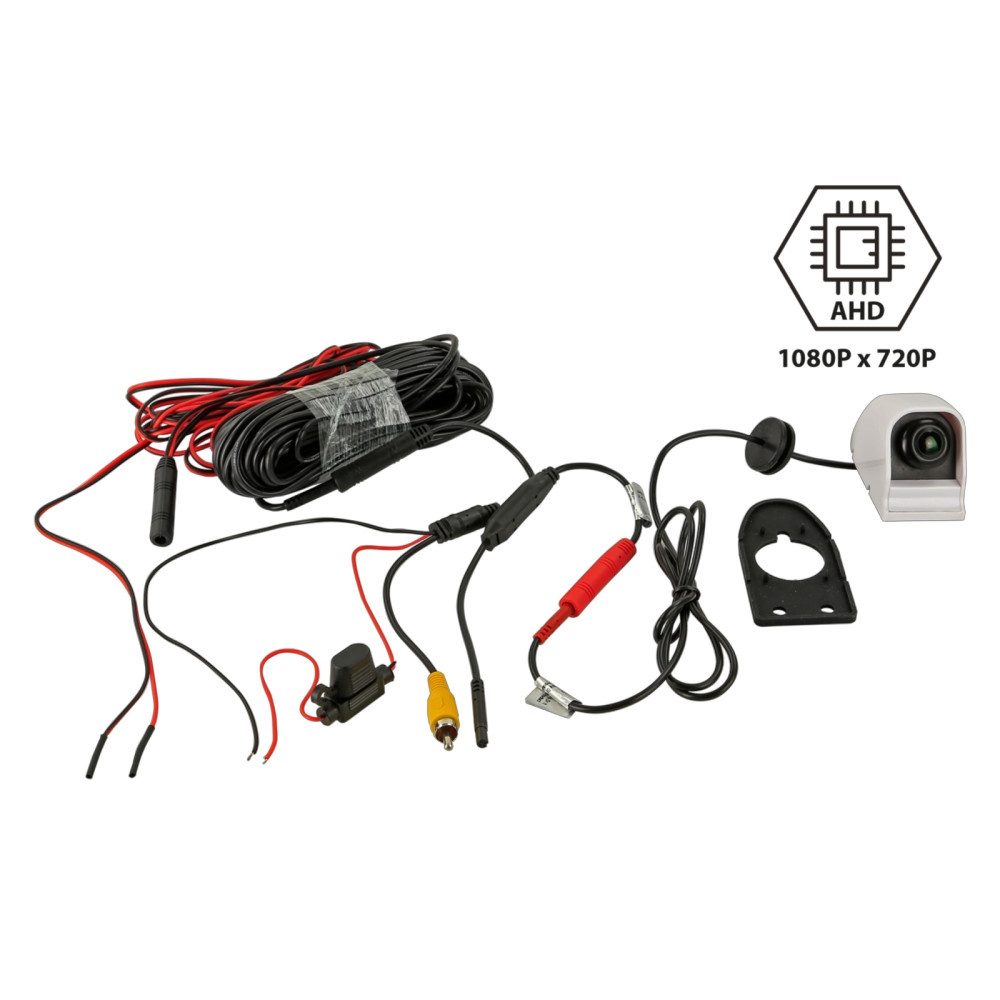

Anschlusskabel an der Kamera: 1m +/-: 4-Pin ACV-Systemstecker (weiblich) Ø10mm / 4-Pin ACV-Systemstecker (männlich) Ø5,2mm
Stromkabel rot 3m +/-: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Erdung/GND-Kabel schwarz 3m +/-: Anschluss Fahrzeugkarosserie direkt/GND an Kamera / Fahrzeugkarosserie direkt/GND an Monitor
Anschlusskabel 20cm +/-: 4-Pin ACV-Systemstecker (weiblich) Ø10mm / 4-Pin ACV-Systemstecker (männlich) Ø5,2mm
Rot: Stromversorgung
Schwarz: GND
RCA (männlich) gelb: Video

Passend für
Universal für Transporte und Wohnmobile

Optionale Zubehörteile
Kamera-Kabelverlängerung für ACV Kamera 5m > Artikel: 771000-6305
Kamera-Kabelverlängerung für ACV Kamera 10m > Artikel: 771000-6310
Kamera-Kabelverlängerung für ACV Kamera 15m > Artikel: 771000-6315
