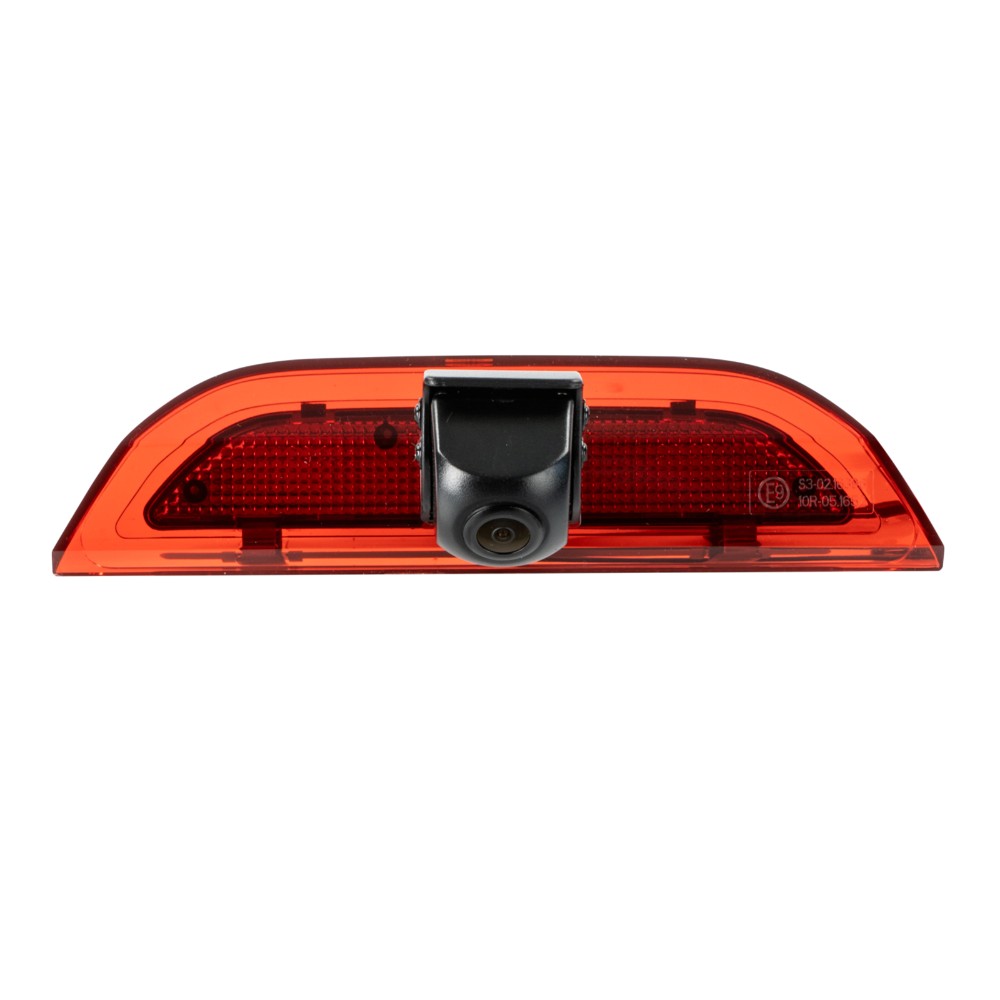

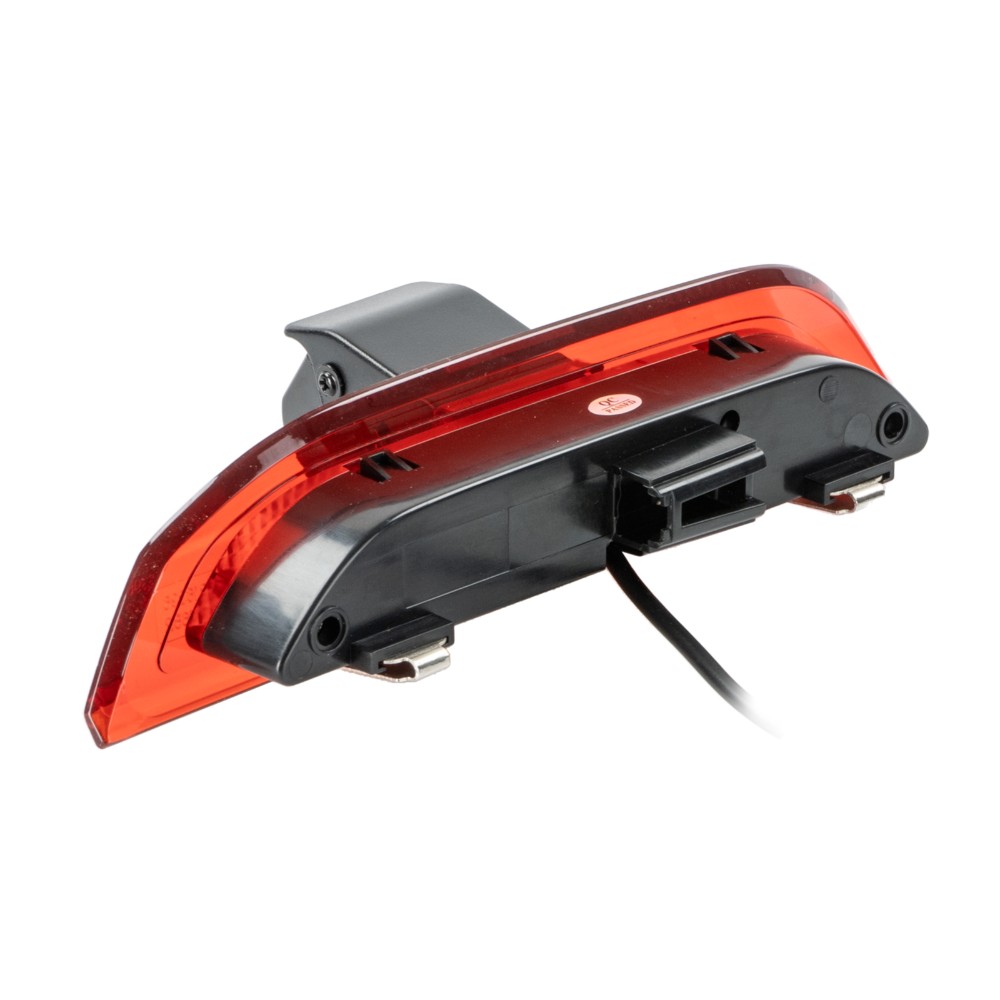

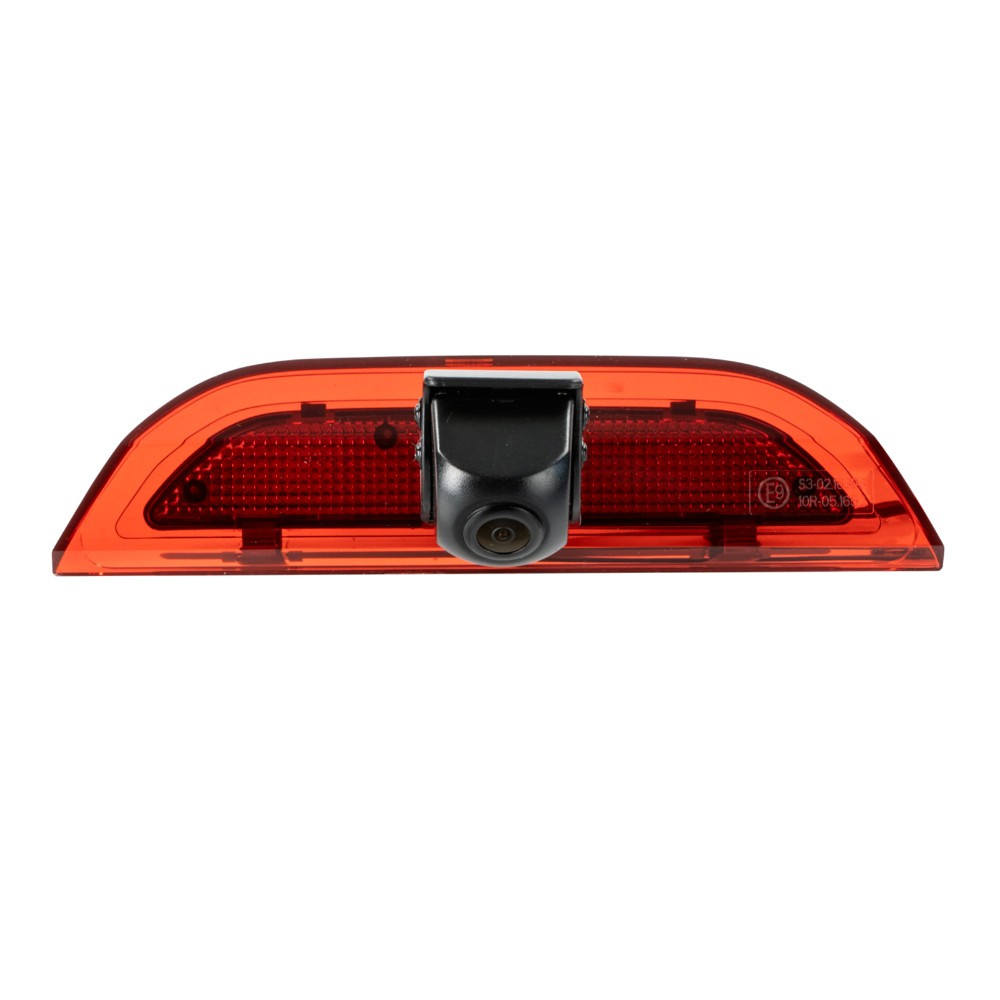

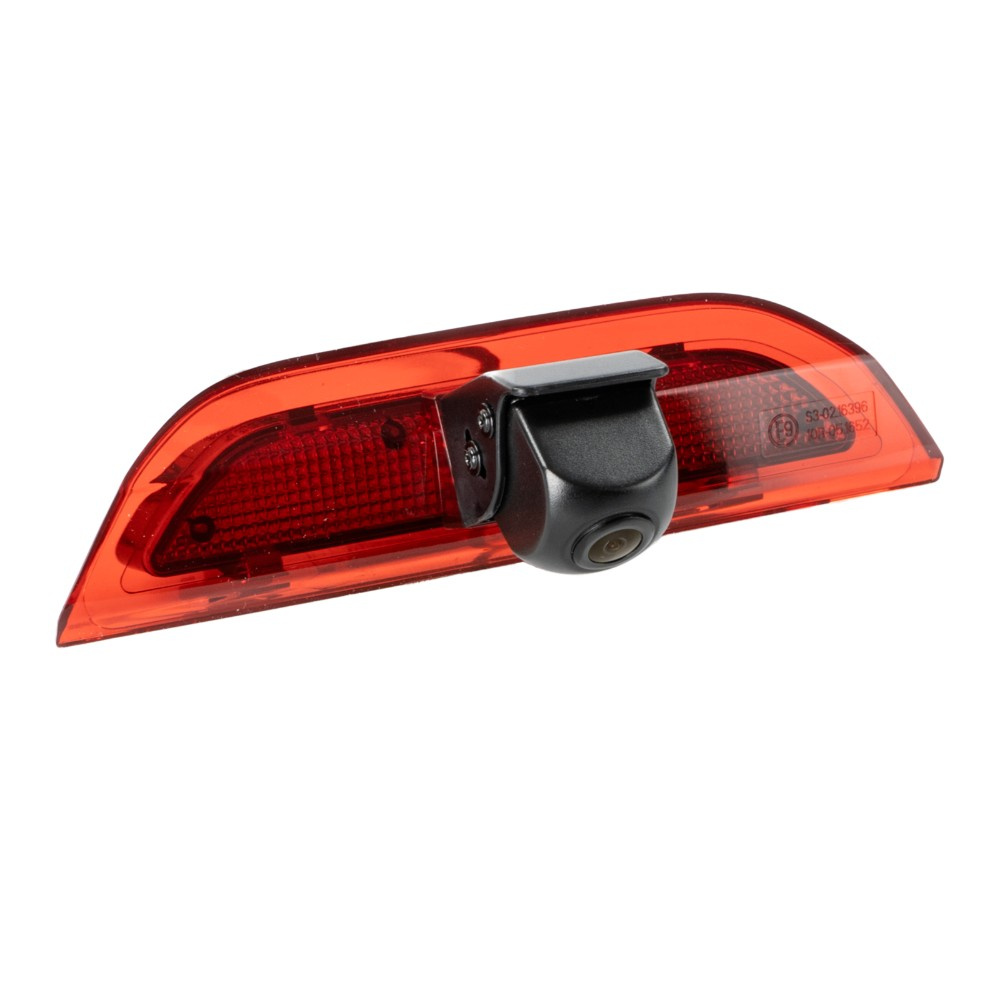

ACV 771000-6079 ist eine Rückfahrkamera, die speziell für Ford Transit Connect (SK) 05/2024 - 2025, Ford Transit Courier (N3P) 10/2023 - 2025 sowie Ford E-Transit Courier (N3P) 03/2025 - 2025 entwickelt wurde. Die Kamera ersetzt das ursprüngliche dritte Bremslicht und verfügt über einen einstellbaren Sichtwinkel sowie Führungslinien, die über einen Jumper aktiviert oder deaktiviert werden können.

Entwickelt als Ersatz für das OEM-dritte Bremslicht an den angegebenen Ford-Modellen

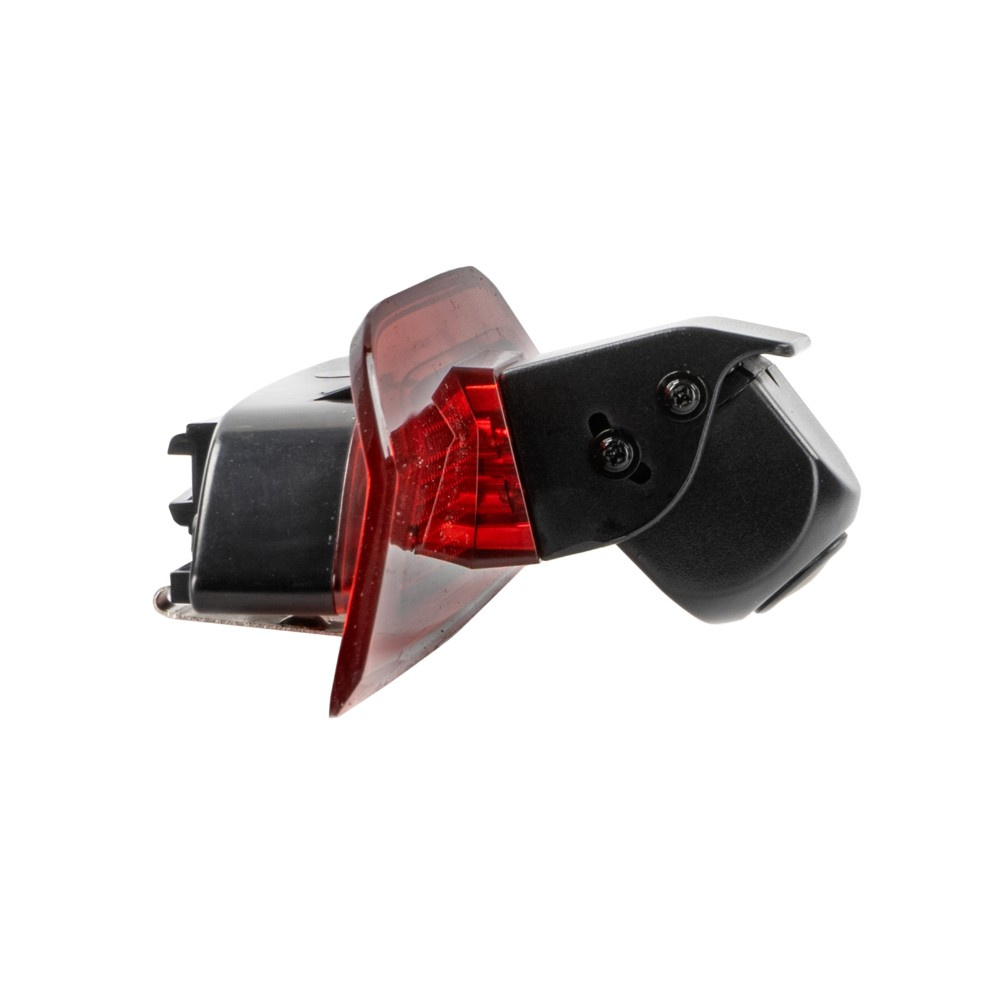

Ausgestattet mit einstellbarem Sichtwinkel und aktivierbaren/deaktivierbaren Führungslinien
Arbeitet mit +12V / +24V Stromversorgung und benötigt +3V Betriebsspannung für die Kamera über den mitgelieferten Spannungswandler
IP67-zertifiziert für Schutz gegen Staub und Wasser

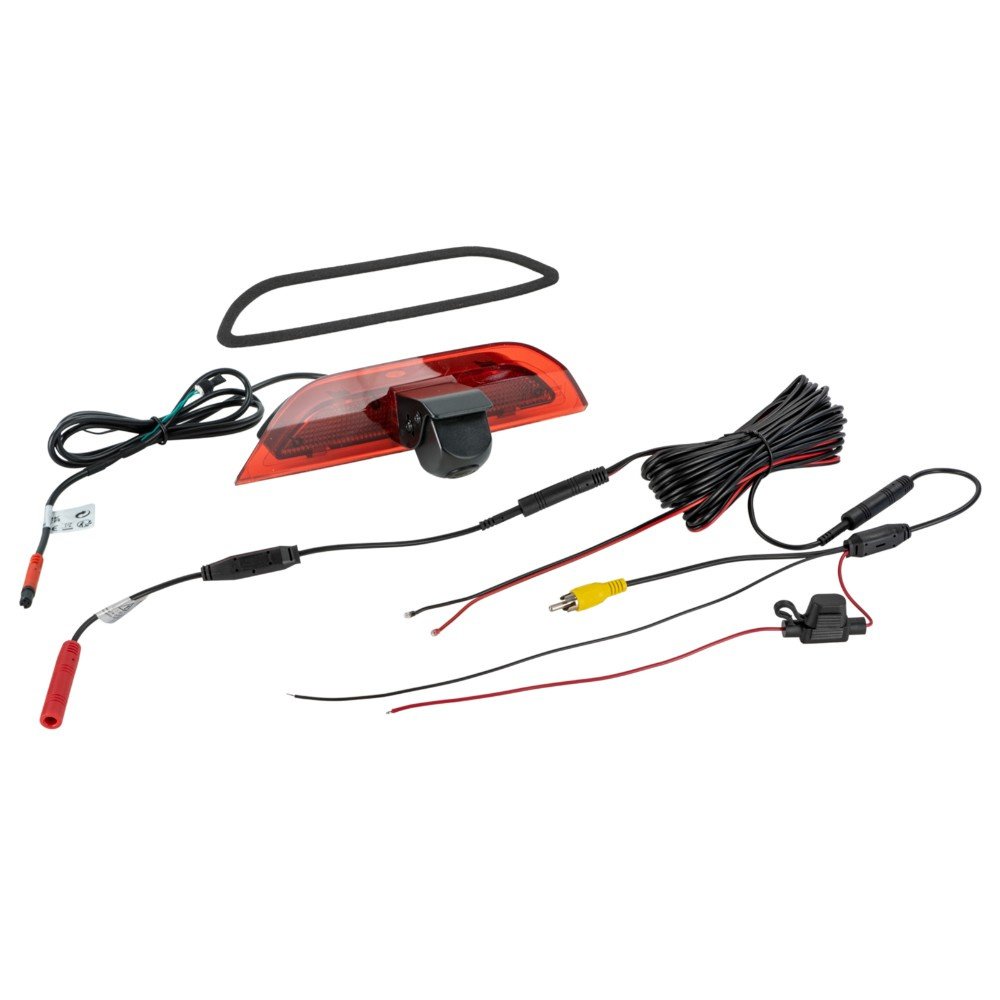

Lieferumfang: 3,3 m Kabel mit 4-poligem ACV-Systemstecker sowie Zubehör für Anschluss und Verlängerung

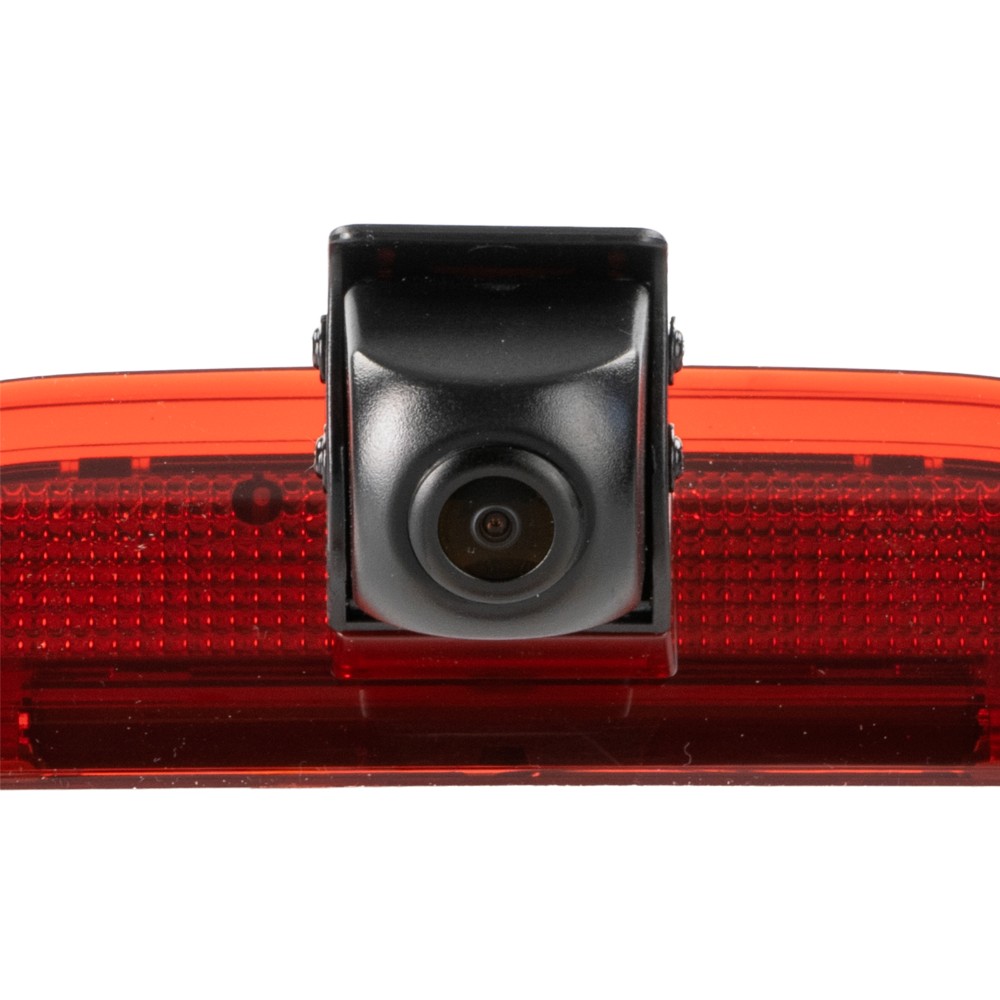

Die Kamera verfügt über einen 1/3" CMOS-Sensor mit NTSC-Farbvideosystem und einer Auflösung von 600 TV-Linien. Das Objektiv misst 12,6 mm mit einem horizontalen Sichtwinkel von 115° und vertikal 75° plus 5°. Die minimale Lichtempfindlichkeit beträgt 0,1 Lux, was die Kamera auch bei schwachem Licht einsetzbar macht. Der Stromverbrauch liegt bei etwa 100 mA, und die Kamera arbeitet im Temperaturbereich von -20°C bis 70°C. Die Installation sollte durch Überprüfung des Sichtwinkels und der Kamerarichtung mittels Testmonitor erfolgen, um den korrekten Bildwinkel sicherzustellen.

Das Kabelset beinhaltet ein rotes Kabel für +12V Stromversorgung mit Sicherung, ein schwarzes Kabel für Masseanschluss direkt an die Fahrzeugkarosserie sowie ein gelbes RCA-Kabel für das Videosignal. Ein weißer Jumper dient zum Aktivieren oder Deaktivieren der Führungslinien. Um Schäden an der Kamera zu vermeiden, ist es wichtig, den mitgelieferten Spannungswandler für die +3V Betriebsspannung zu verwenden. Die Kamera kann über einen Spannungsstabilisator (Artikel 771000-6100) an das Rückfahrlicht des Fahrzeugs angeschlossen werden und lässt sich mit Verlängerungskabeln in Längen von 5, 10 oder 15 Metern (Artikel 771000-6305, 771000-6310 und 771000-6315) ergänzen.

Installationszubehör umfasst zudem ein elektronisches Relais für den Anschluss an verschiedene Schnittstellen (Artikel 40-AD-REMOTE).

Wichtig ist zu beachten, dass ACV-Kameras für den Dauerbetrieb ausgelegt sind und ein Anschluss ohne korrekten Spannungswandler die Kamera beschädigen kann.

Kompatibel mit
Ford Transit Connect (SK) 05/2024 - 2025
Ford Transit Courier (N3P) 10/2023 - 2025
Ford E-Transit Courier (N3P) 03/2025 - 2025

Technische Daten
Bildsensor: 1/3" CMOS
Videosystem: NTSC
Auflösung: 600 TV-Linien
Objektiv: 12,6 mm
Sichtwinkel: horizontal 115°, vertikal 75° +5°
Minimale Lichtempfindlichkeit: 0,1 Lux
Schutzart: IP67
Stromversorgung: +12V / +24V, Kamera-Betriebsspannung +3V über Spannungswandler
Stromaufnahme: 100 mA
Temperaturbereich: -20°C bis 70°C (Betrieb), -40°C bis 80°C (Lagerung)
Anschluss: 4-poliger ACV-Systemstecker Ø5,2 mm
Kabellänge an der Kamera: 3,3 m
