ACV 771000-6702 ist eine universelle Rückfahrkamera mit einem runden Design von 18,3 mm. Sie ist für die Montage in Unterkonstruktionen, eingebauten oder integrierten Konstruktionen vorgesehen und verfügt über Leitlinien für erhöhte Sicherheit beim Rückwärtsfahren.

Für Dauerbetrieb ausgelegt
Verstellbarer Sichtwinkel und aktivierbare Leitlinien
IP68-zertifiziert für Wasserdichtigkeit und Haltbarkeit

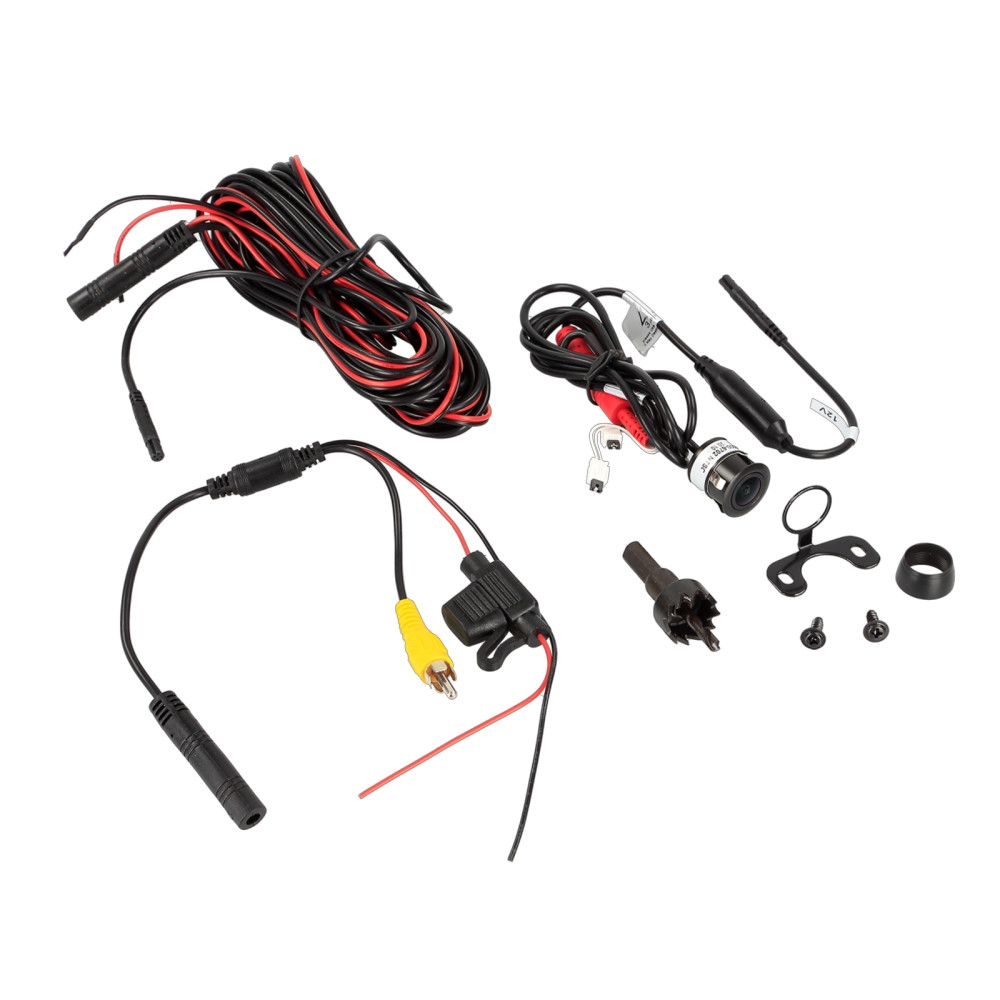

Einfache Installation mit beiliegendem Kabelsatz
Hohe Auflösung mit 700 TV-Linien für ein klares Bild

Die Kamera verfügt über einen 1/3" CMOS-Bildsensor und verwendet das NTSC-TV-System. Sie hat eine Auflösung von 976 x 592 Pixeln und eine Linse mit einer Brennweite von 1,9 mm. Mit einer Lichtempfindlichkeit von 0,3 Lux kann die Kamera auch bei schwachem Licht verwendet werden. Der Sichtwinkel beträgt diagonal 170°, horizontal 115° und vertikal 80° + 5°.

Zur Sicherstellung der korrekten Installation wird empfohlen, den Sichtwinkel und die Einstellung der Kamera am Installationsort mit einem Testmonitor vor der Montage zu prüfen. Die Kamera wird direkt an das elektrische System des Fahrzeugs mit einer Spannung von +12V oder +24V angeschlossen.

Das rote Kabel ist für die Stromversorgung (+12V / +24V) und das schwarze Kabel ist die Erdung, die direkt mit der Fahrzeugkarosserie verbunden wird. Das gelbe RCA-Kabel dient als Videosignal-Ausgang. Ein Jumper wird verwendet, um die Leitlinien zu aktivieren oder zu deaktivieren.

Verlängerungskabel und weiteres Zubehör sind erhältlich, um die Installation zu erleichtern und die Kamera an spezifische Anforderungen anzupassen.

Spezifikationen

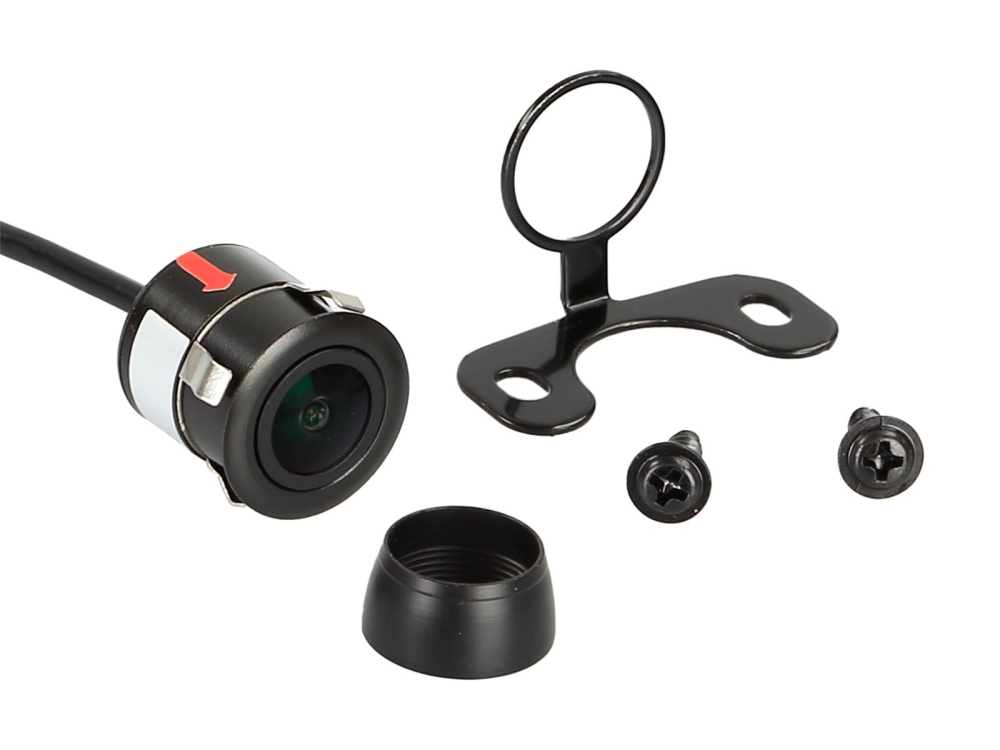

Gehäusedurchmesser: 16,5 - 18,3 mm abhängig von der Halterung
Kabellänge der Kamera: ca. 1 m
Stromversorgung: +12V / +24V DC
Stromverbrauch: 200 mA
Betriebstemperatur: -30°C bis 75°C
Lagertemperatur: -40°C bis 85°C
IP-Schutzklasse: IP 68
