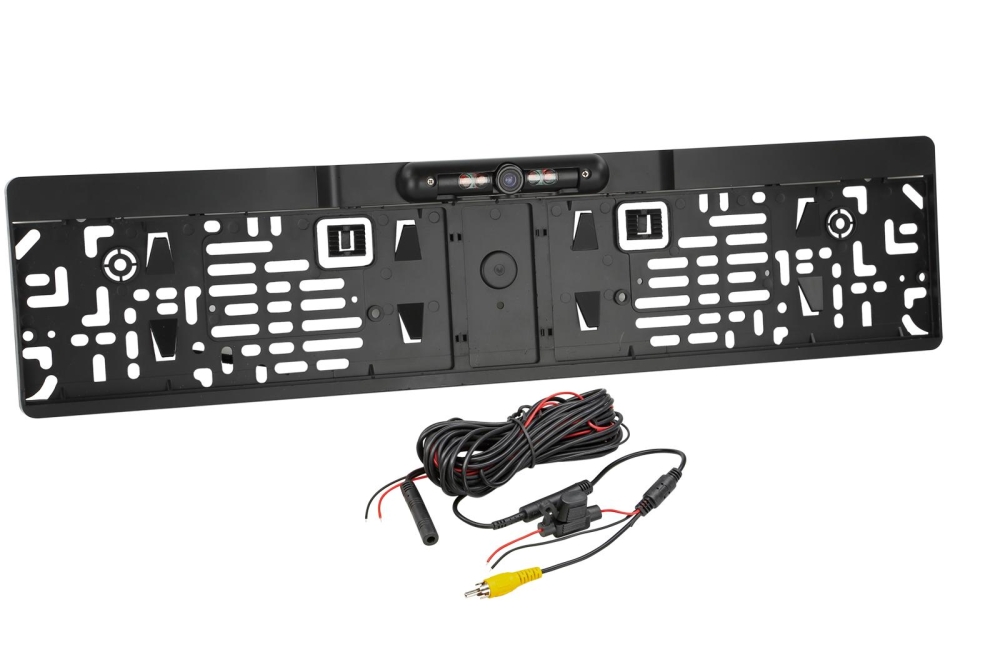

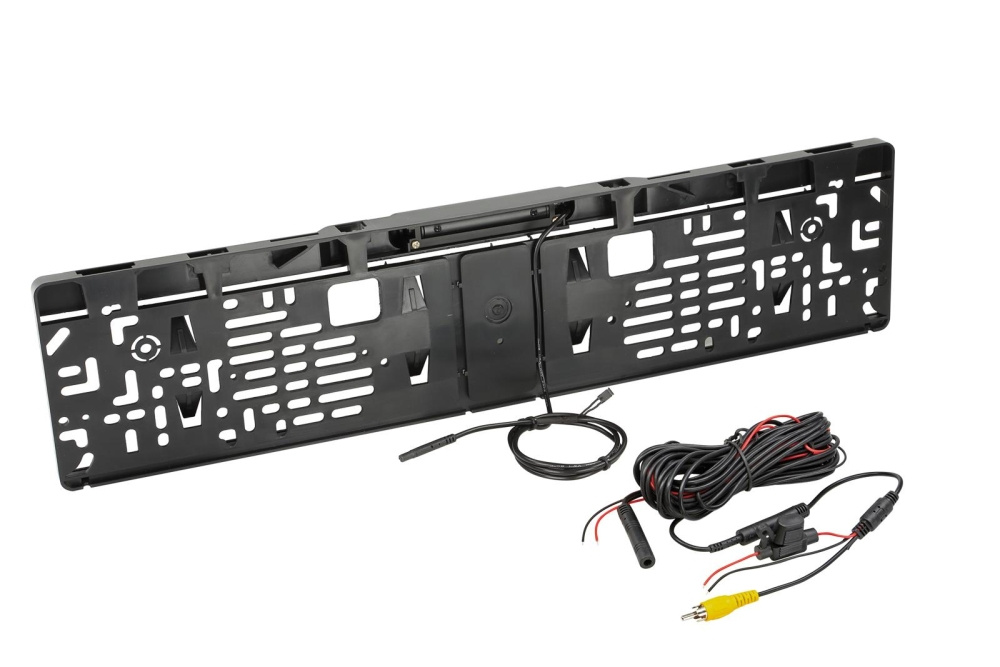

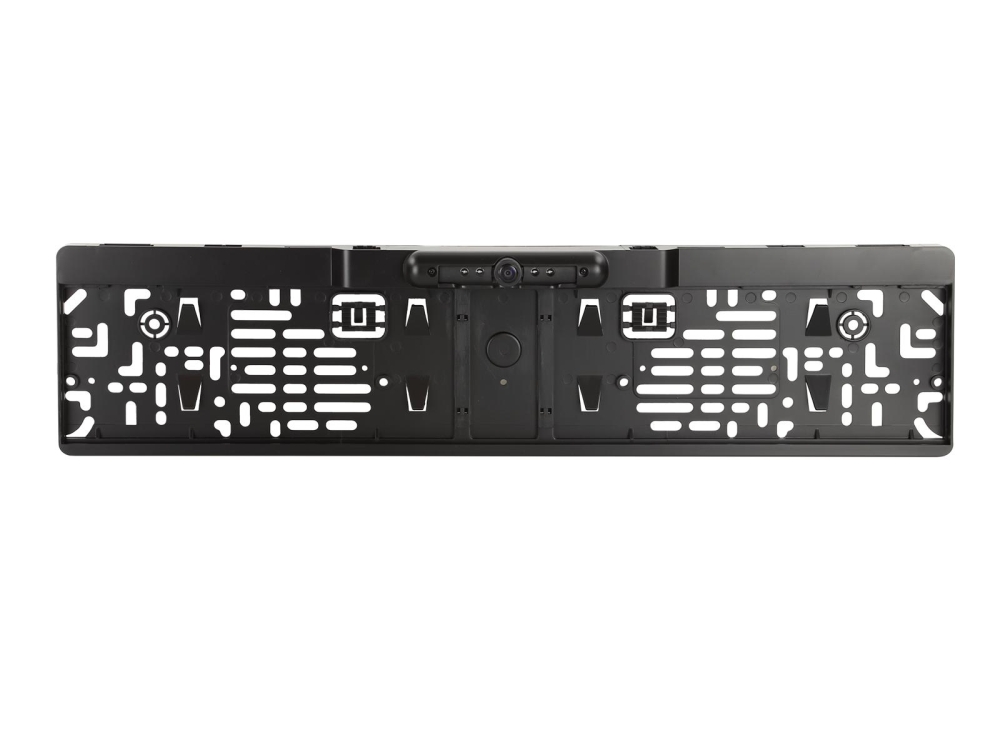

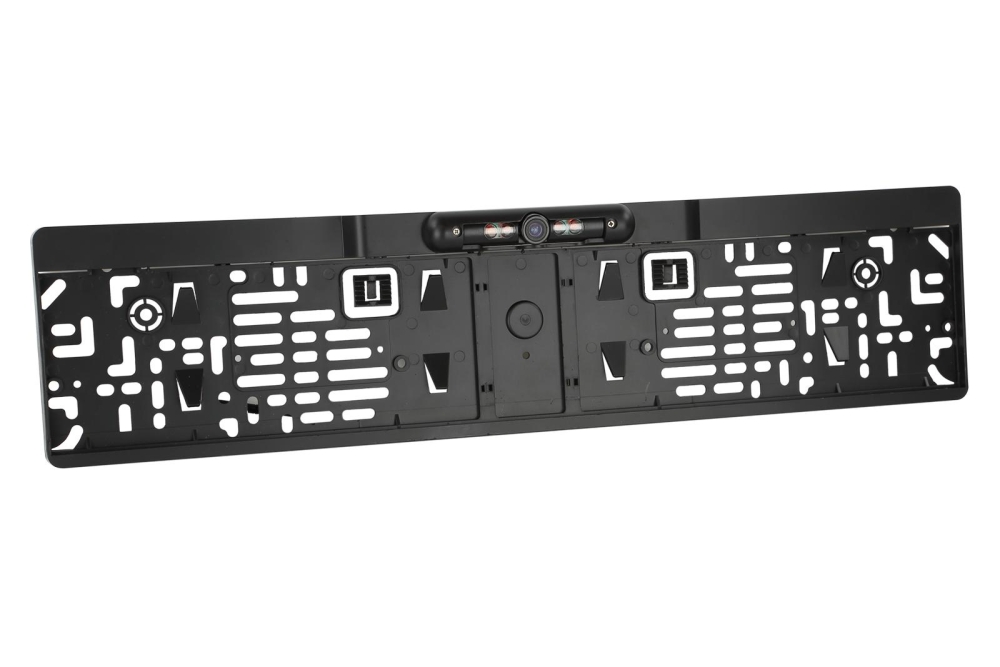

ACV 772000-6041 ist eine Rückfahrkamera mit AHD-Technologie, die für die Integration mit EU-Kennzeichenhaltern entwickelt wurde.

Universelles Design für EU-Kennzeichen
Einfache Installation durch Austausch des OEM-Kennzeichenhalters

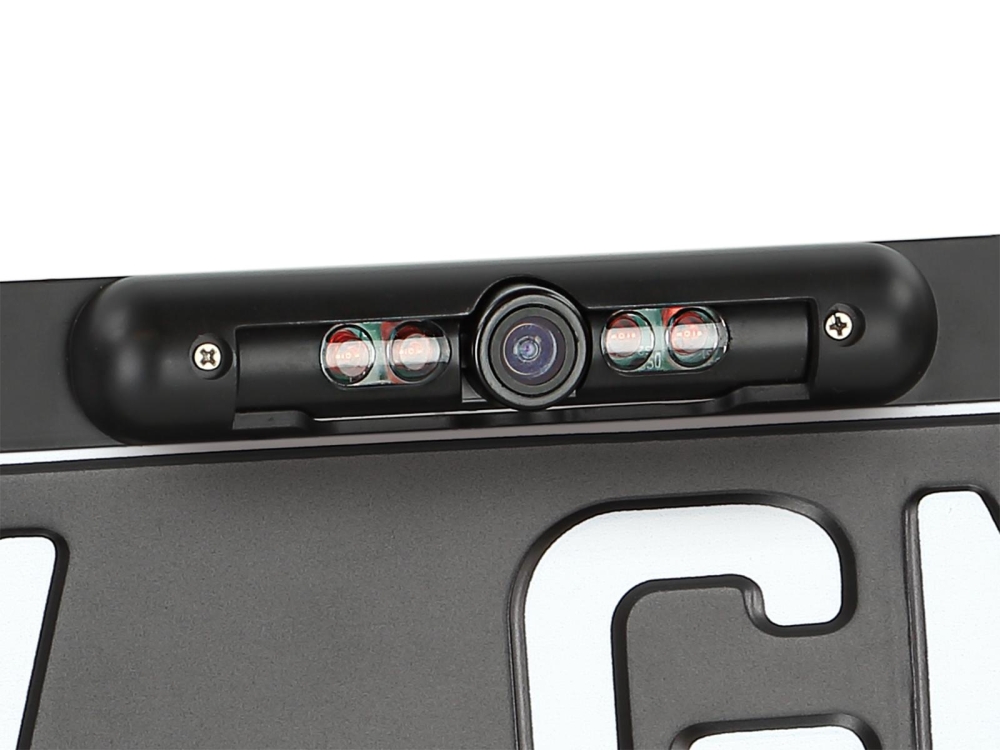

Ausgestattet mit Leitlinien und Nachtsichtfunktion
Verstellbarer Sichtwinkel für optimale Sicht
IP67 zertifiziert für Wasserdichtigkeit

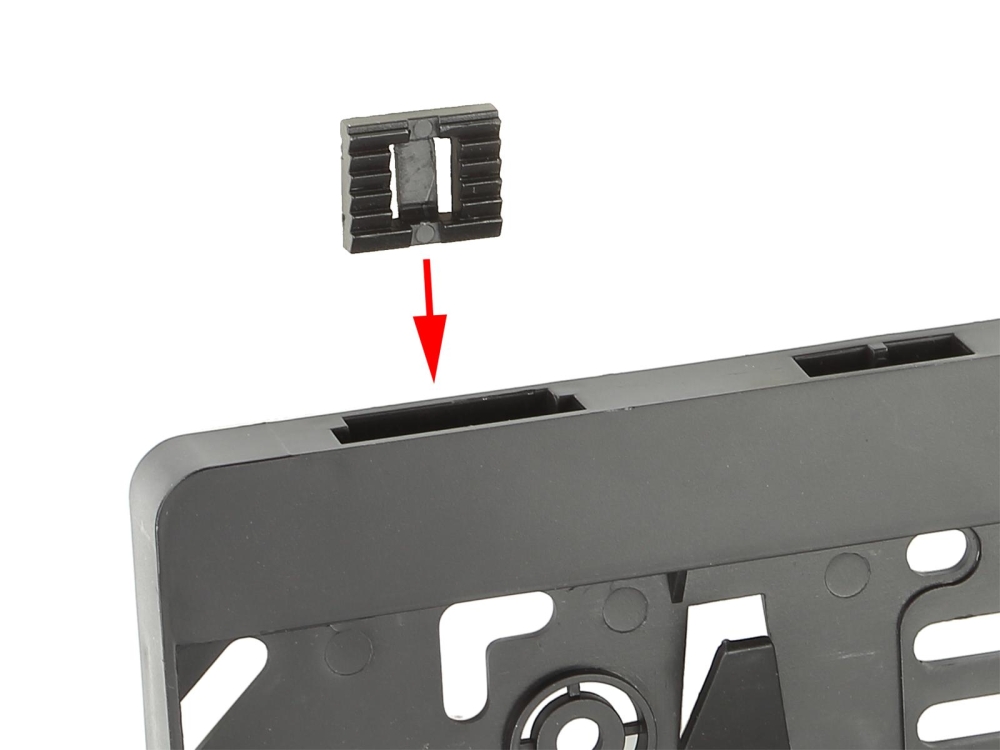

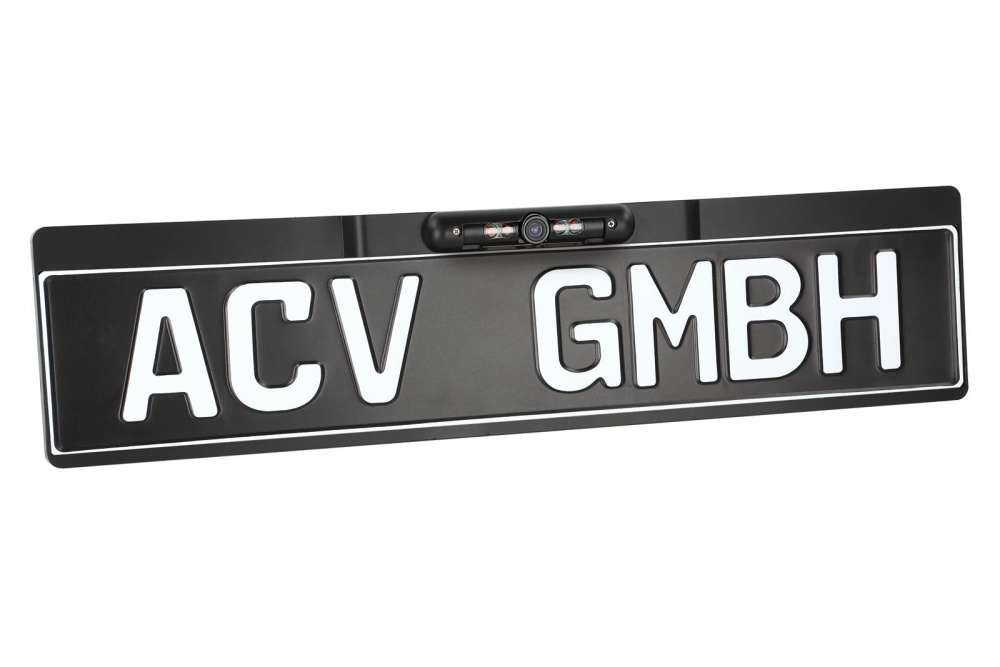

Die Kamera ist für den Dauerbetrieb ausgelegt und sollte vor der Installation auf den korrekten Sichtwinkel und die Einstellung überprüft werden. Die Stromversorgung der Kamera beträgt +12V, die Anschlüsse sind wie folgt: rotes Kabel für +12V (Zündung), schwarzes Kabel für Masse und gelbes RCA-Kabel für Video. Ein grüner Jumper wird verwendet, um die Leitlinien zu aktivieren oder zu deaktivieren. Hinweis: Der Halter ist nicht für österreichische Kennzeichen kompatibel; die Kunststoffleisten im oberen Bereich müssen entfernt werden, um das Kennzeichen aufzunehmen. Das Kennzeichen wird von oben eingedrückt und unten arretiert.

Spezifikationen
Material: Kunststoff
Farbe: Matt schwarz
Bildsensor: 1/3" AHD
TV-System: NTSC
Effektive Pixel: 1080 x 720
Objektiv: mm / F Lux: 0 mit aktiver Nachtsichtfunktion
Auflösung: TV-Linien
Objektivwinkel: Diagonal
Horizontaler Blickwinkel: 115° / Vertikal: 80° + 5°
IP-Schutzklasse: IP67
Anschluss: 4-poliger ACV-Systemstecker (männlich) Ø5,2 mm
Betriebsspannung: +12V DC
Stromaufnahme: 120mA mit aktiver Nachtsichtfunktion
Betriebstemperatur: -20°C bis 70°C
Lagertemperatur: -40°C bis 85°C
Maße (L / H / T): 525mm / 125mm / 38mm
Kamera-Kabelbaum: 1 m +/-: 4-poliger ACV-Systemstecker (männlich) Ø5,2 mm
Verlängerungskabel: 6,5 m +/-: 4-poliger ACV-Systemstecker (weiblich) Ø10 mm / 4-poliger ACV-Systemstecker (männlich) Ø5,2 mm
Rotes Stromkabel 3 m +/-: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Schwarzes Erdungskabel GND 3 m +/-: Anschluss an Fahrzeugkarosserie direkt / GND zur Kamera / Fahrzeugkarosserie / GND zum Monitor
Verbindungskabel 20 cm +/-: 4-poliger ACV-Systemstecker (weiblich) Ø10 mm
Rot: Stromversorgung
Schwarz: Masse
Gelbes RCA (m): Video
Installationszubehör: Kameraanschluss an Schnittstelle: Relais Solid State Schließer 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht: Rückfahrkamera-Spannungsstabilisator Rückfahrlichtsignal > Artikel: 771000-6100
Optionale Zubehörteile: Kamerakabelverlängerung für ACV-Kamera 5 m > Artikel: 771000-6305
Kamerakabelverlängerung für ACV-Kamera 10 m > Artikel: 771000-6310
Kamerakabelverlängerung für ACV-Kamera 15 m > Artikel: 771000-6315
