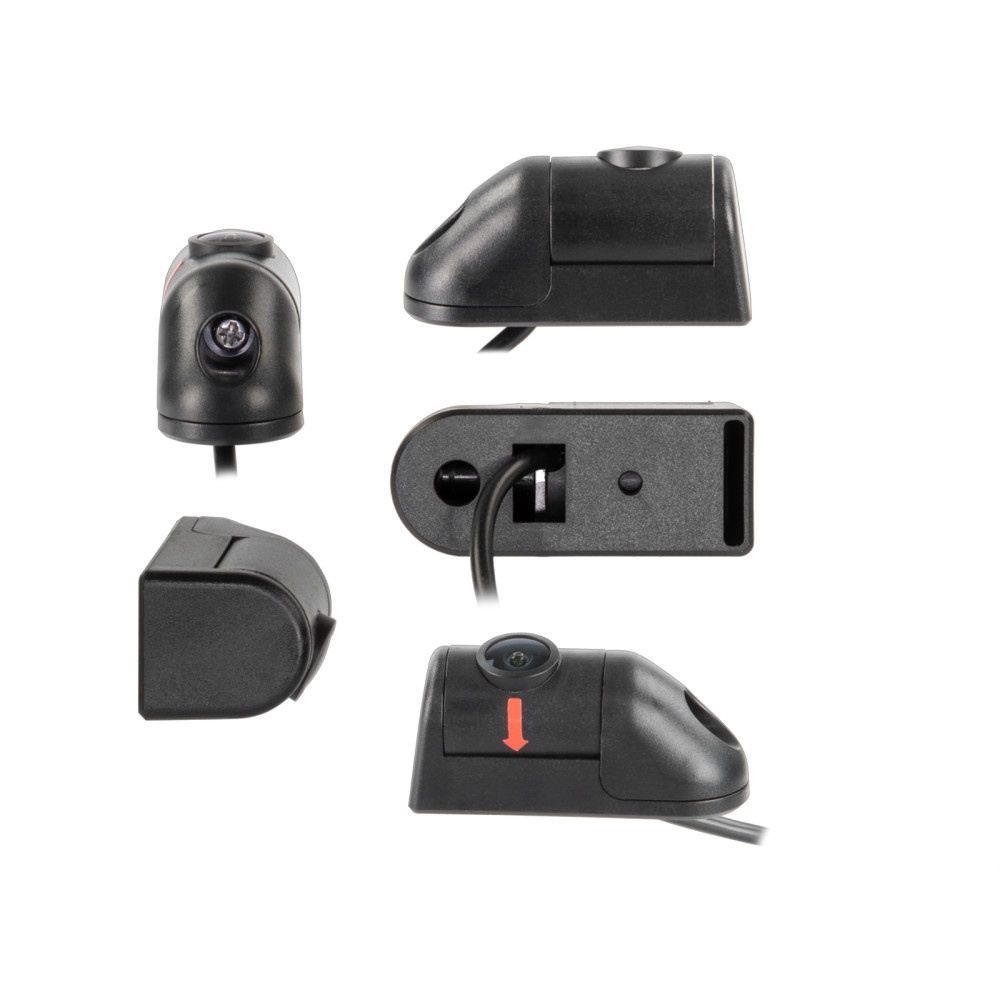

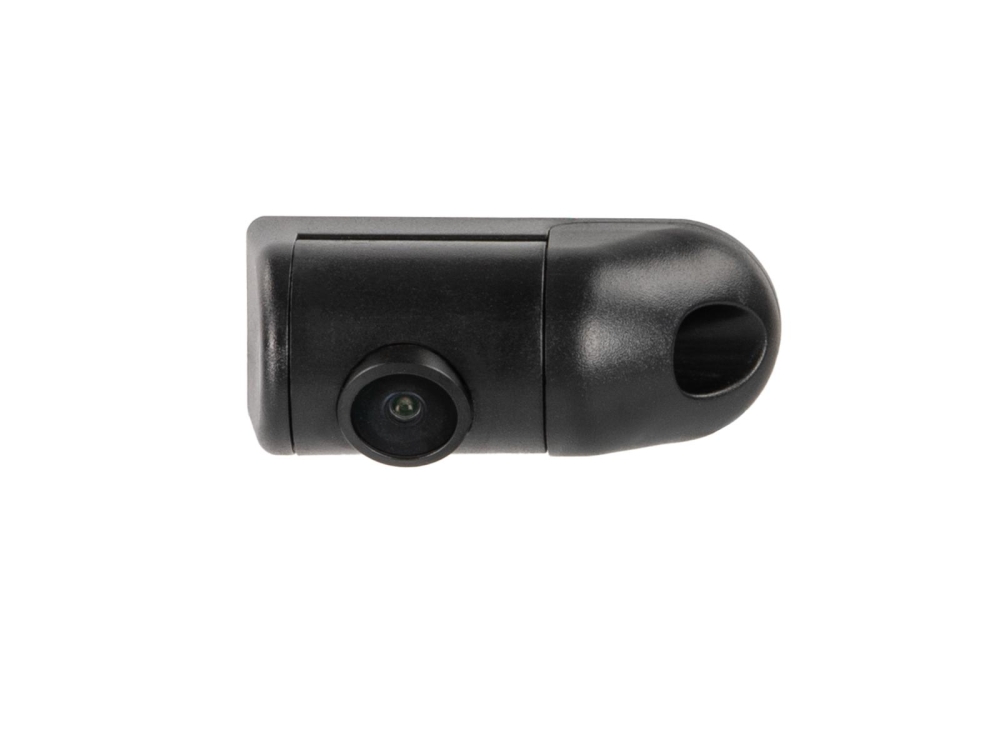

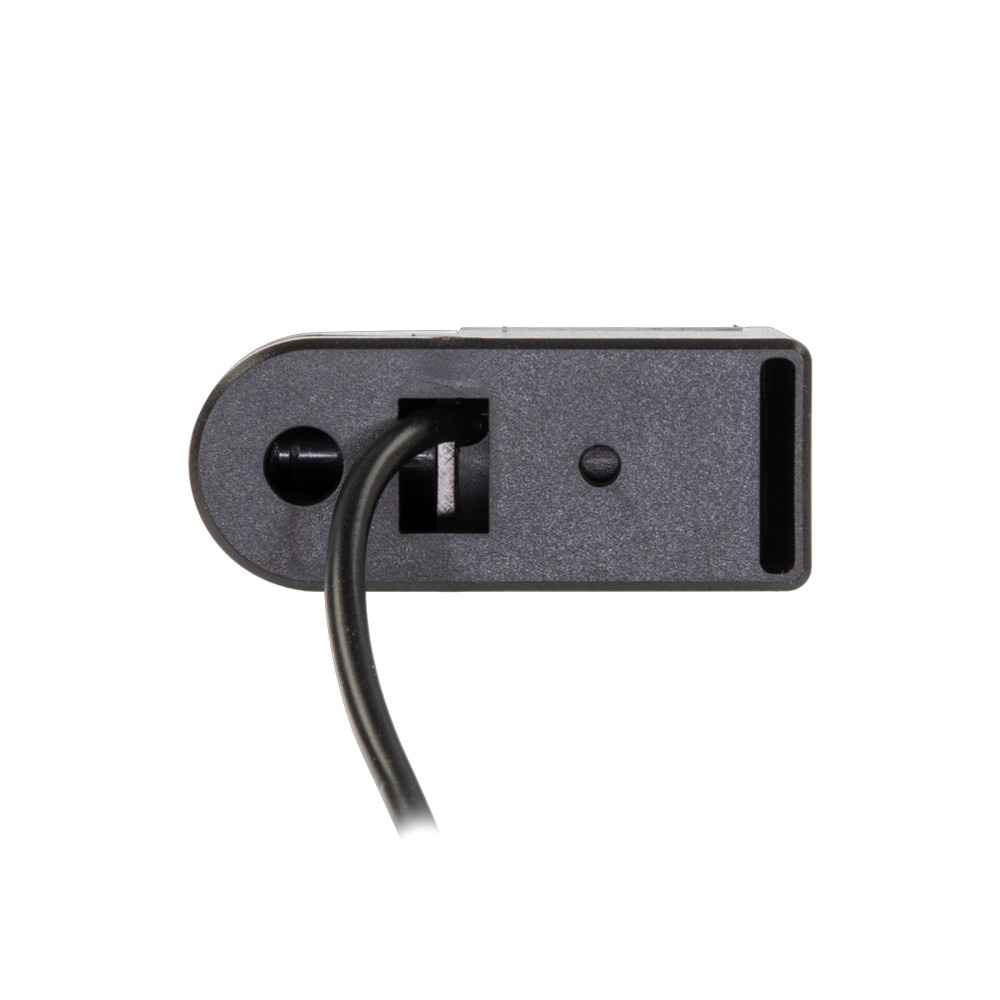

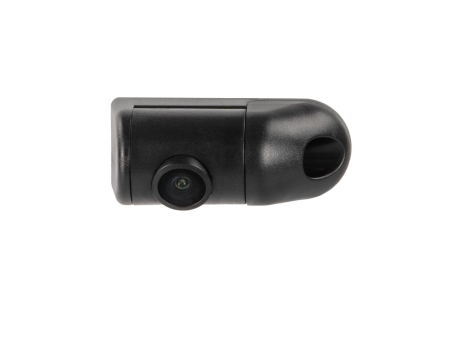

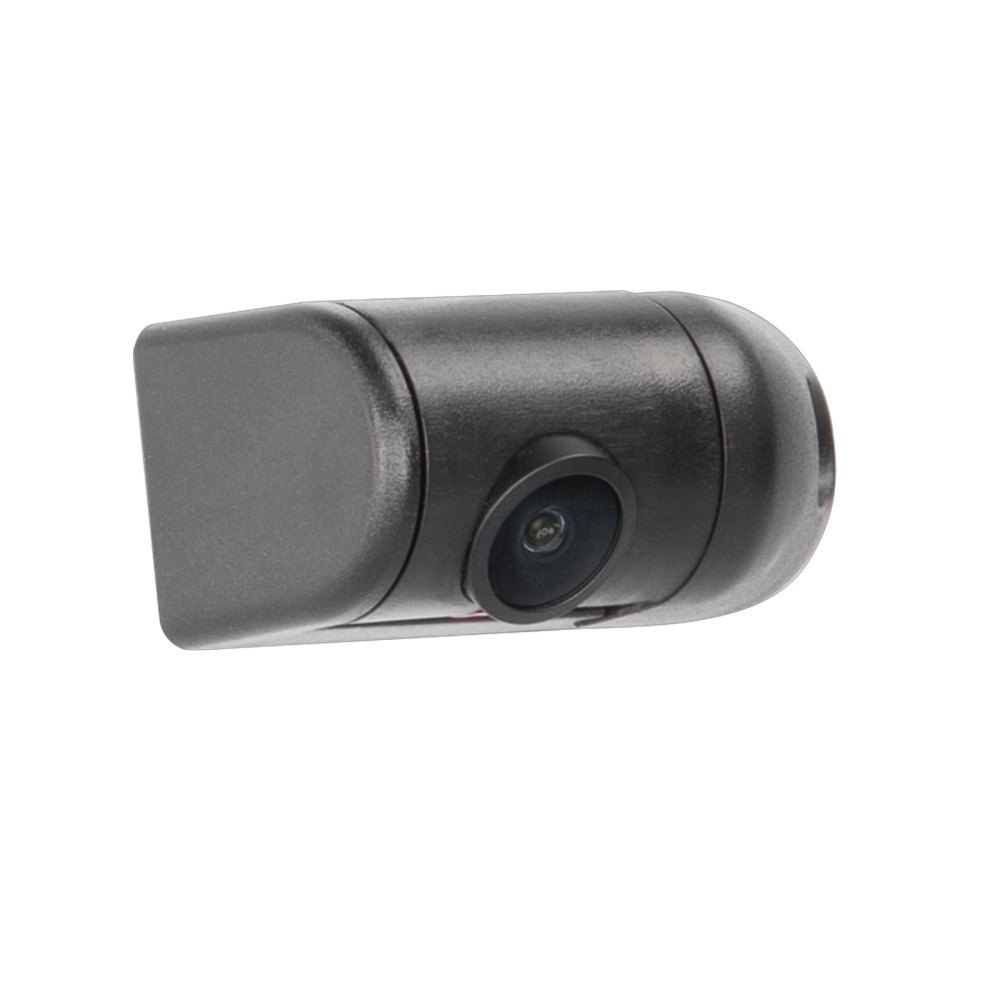

ACV 771000-6005 ist eine universelle Rückspiegelkamera mit ovalem Design, vorgesehen für die Montage in einer Unterkonstruktion oder als Aufbau. Die Kamera verfügt über Leitlinien und eine Spiegel-Funktion sowie einen verstellbaren Betrachtungswinkel.
- Entwickelt für Dauerbetrieb und einfache Installation.
- Ausgestattet mit Leitlinien, die per Jumper ein- oder ausgeschaltet werden können.
- Die Spiegel-Funktion kann ebenfalls über einen Jumper aktiviert/deaktiviert werden.
- Hohe Auflösung mit 720 x 576 effektiven Pixeln und einem Objektivwinkel von 180°.
- IP68 klassifiziert, was bedeutet, dass sie wasserdicht und staubdicht ist.

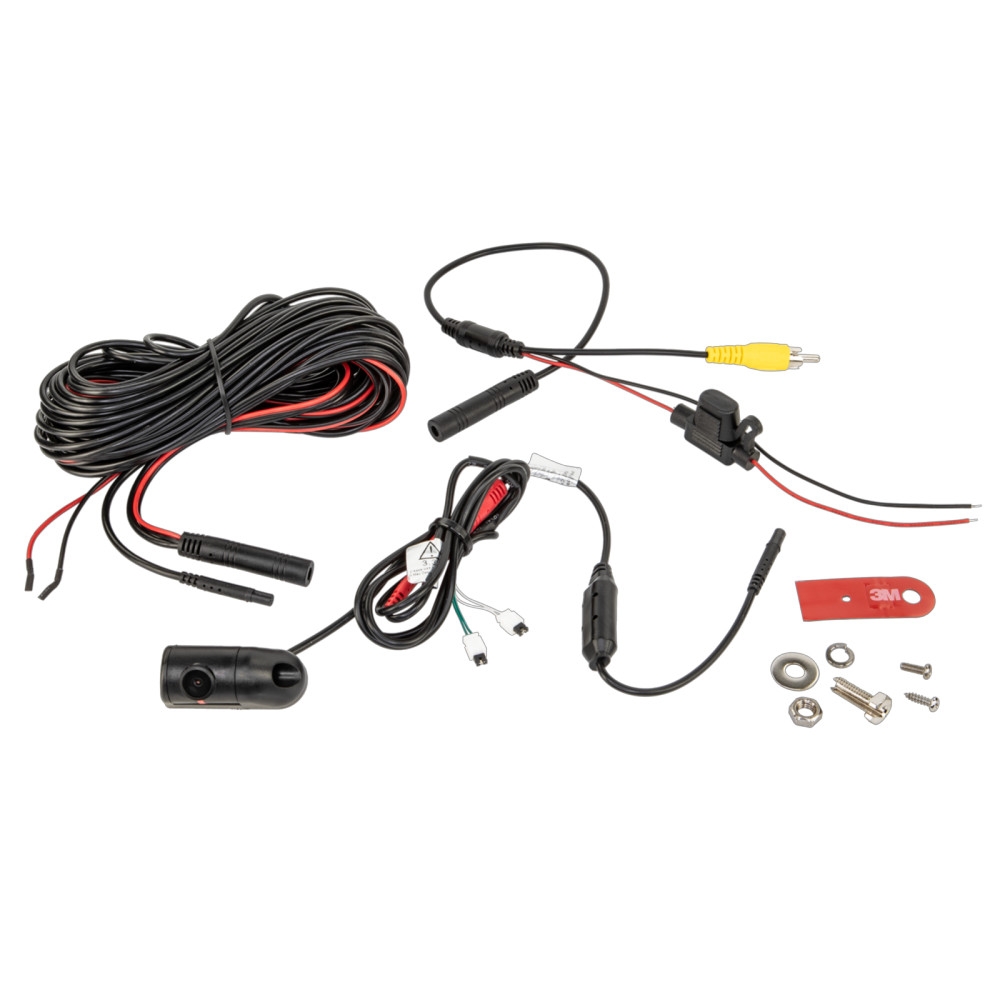

Die Kamera hat eine Betriebsspannung von +3V und eine Stromversorgung von +12V / +24V. Es ist wichtig, den Betrachtungswinkel und die Einstellung der Kamera vor der Installation am Montageort mit einem Testmonitor zu überprüfen. Der Anschluss erfolgt ohne Spannungswandler, und ein im Lieferumfang enthaltener +3V-Anschluss kann die Kamera beschädigen. Die Anschlüsse sind wie folgt: rot: +12V / +24V, schwarz: Fahrzeugchassis direkt Masse/GND, und RCA (m) gelb: Video. Jumper werden verwendet, um die Leitlinien und die Spiegel-Funktion zu aktivieren/deaktivieren.
Spezifikationen
Bildsensor: 1/4" CMOS
TV-System: NTSC
Linse: 1,9mm / F 2.0
Lux: 0,5
Auflösung: 480 TV-Linien
Betrachtungswinkel: horizontal 155°, vertikal 95° +5°
Betriebstemperatur: -30°C - 75°C
Lagertemperatur: -40°C - 80°C
Maße: L / B / H - 48mm / 23mm / 25mm
Stromverbrauch: 60mA
Anschluss: 4-Pin ACV-Systemstecker (m) Ø5,2 mm
Passend für
Universelle Montage für verschiedene Automodelle.
