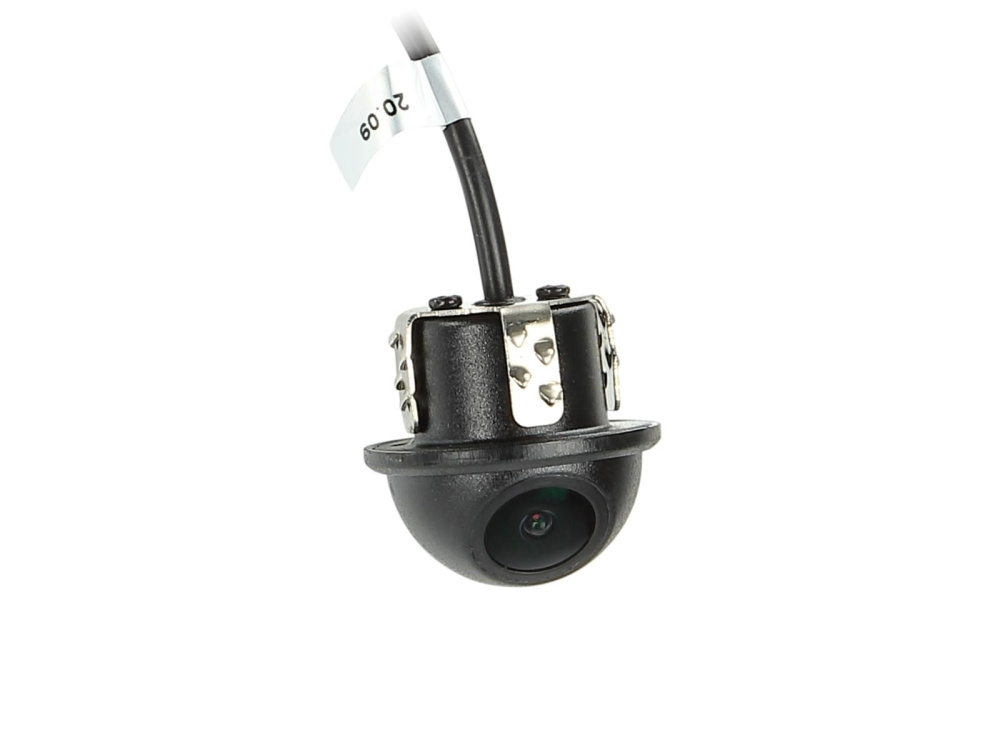

ACV 771000-6002 ist eine universelle Rückfahrkamera mit rundem Design, vorgesehen für Unterbau-Montage. Diese Kamera ist mit Führungslinien und einer Spiegel-Funktion ausgestattet, um das Einparken und Manövrieren zu erleichtern.

Entwickelt für Dauerbetrieb
Führungslinien und Spiegel-Funktion werden über Jumper aktiviert
Hochauflösender Bildsensor mit 728 x 488 effektiven Pixeln
Weitwinkelobjektiv mit 170° diagonaler Sichtfeld
IP68 zertifiziert für Wasser- und Staubschutz

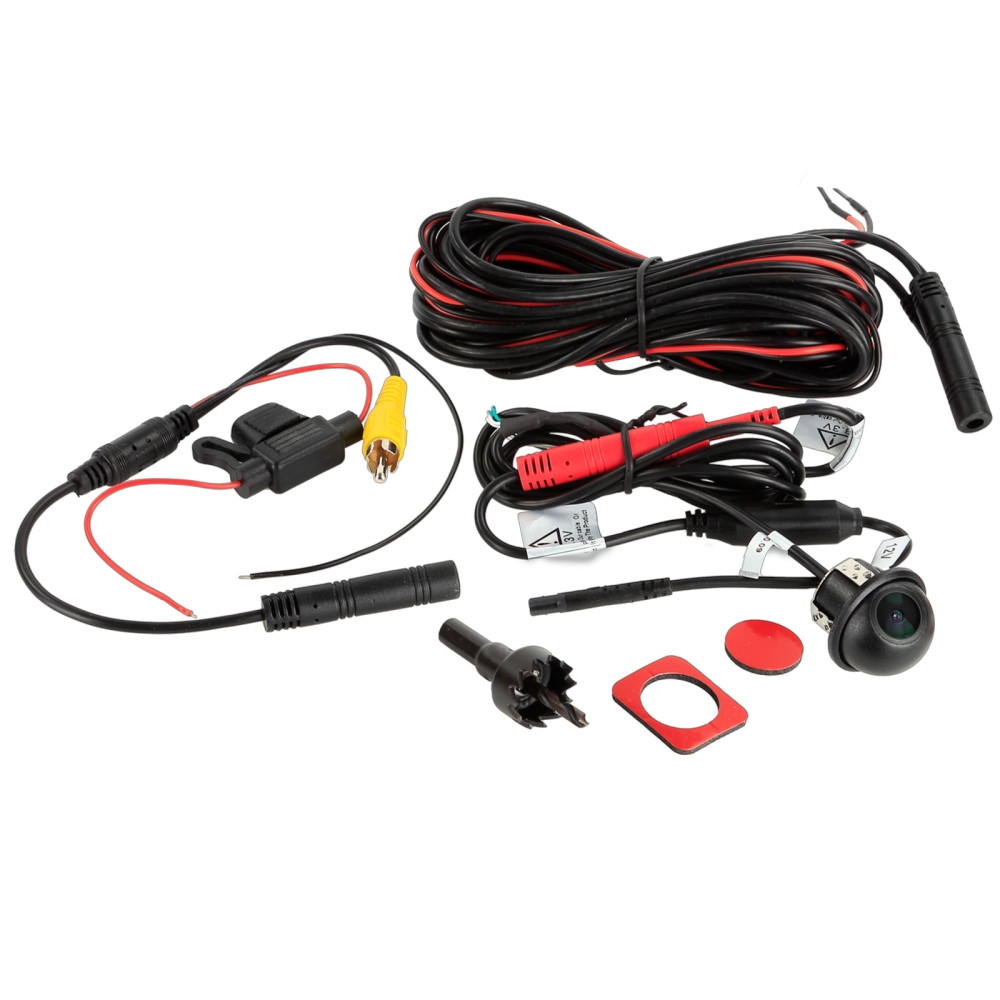

Diese Rückfahrkamera hat eine Kameraspannung von +3V und eine Stromversorgung von +12V / +24V. Es ist wichtig, den Kamerawinkel und die Einstellung am Installationsort mit einem Testmonitor vor der Montage zu prüfen. Die Kamera wird ohne Spannungswandler angeschlossen, und eine Verbindung mit +3V kann die Kamera beschädigen. Die Anschlüsse sind wie folgt: rotes Kabel für +12V / +24V, schwarzes Kabel für direkte Erdung, gelbes RCA-Kabel für Video, grünes Kabel zum Aktivieren/Deaktivieren der Führungslinien und weißes Kabel zum Aktivieren/Deaktivieren der Spiegel-Funktion. Das Kameragehäuse besteht aus Kunststoff mit Metallhalterungen und ist schwarz. Sie hat eine Lichtempfindlichkeit von 0,3 Lux und eine Auflösung von 600 TV-Linien. Die Kamera arbeitet in einem Temperaturbereich von -30 °C bis 75 °C und kann bei Temperaturen zwischen -40 °C und 85 °C gelagert werden. Die Abmessungen der Kamera sind H 30 mm und ein Durchmesser von 17 mm bis 30,5 mm. Sie wird mit einem 1 Meter langen Kabelbaum mit 4-poligem ACV-Systemstecker geliefert. Für Anschluss der Kamera und des Monitors sind zudem Verlängerungskabel und Installationszubehör erhältlich.

Passend für
Universeller Einsatz für verschiedene Automodelle

Spezifikationen
Kameradesign: Kunststoff mit Metallhalterungen
Farbe: schwarz
Bildsensor: 1/3" CMOS
TV-System: NTSC
Objektiv: 1,9 mm / F 2,0
Auflösung: 600 TV-Linien
Objektivwinkel: diagonal 170°
Sichtfeld: horizontal 101°, vertikal 77° +5°
IP-Klassifizierung: IP68
Anschluss: 4-poliger ACV-Systemstecker (m) Ø 5,2 mm
Stromversorgung: +12 V / +24 V DC
Stromverbrauch: 200 mA
Maße: H 30 mm / 17 mm - 30,5 mm
