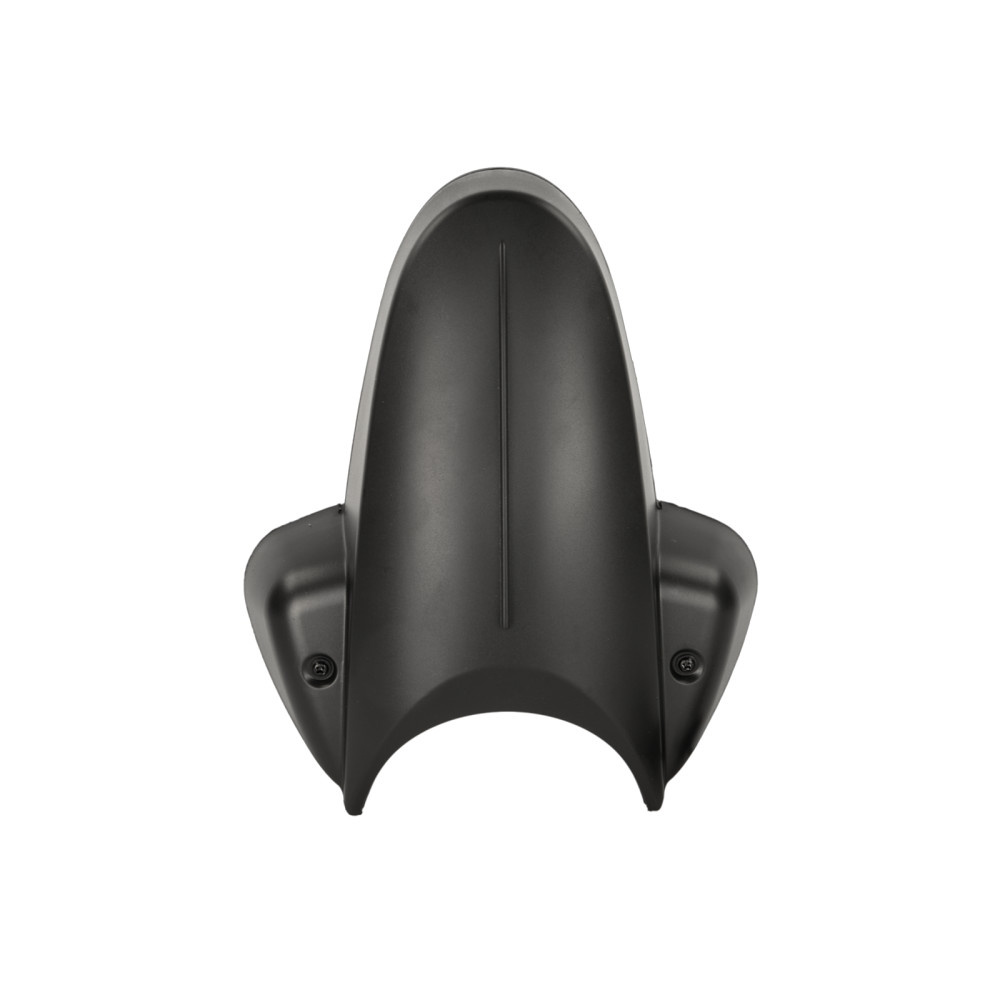

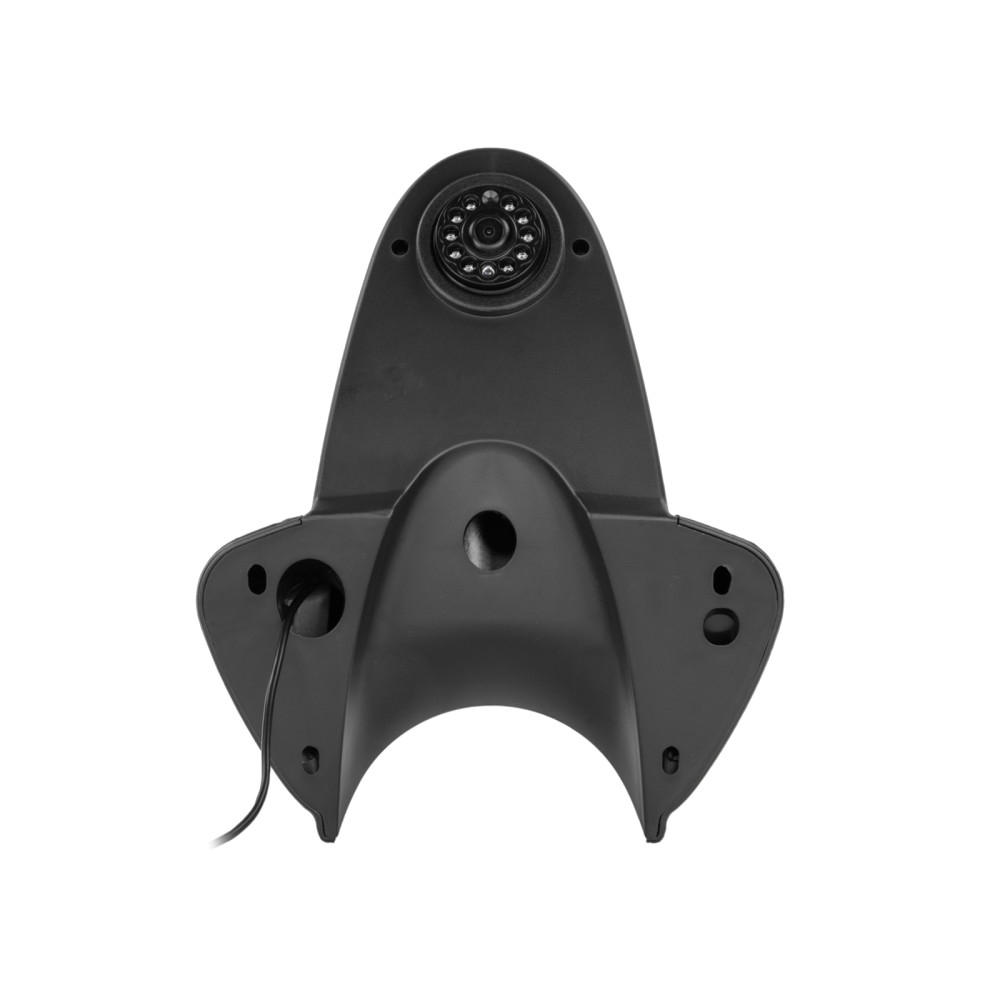

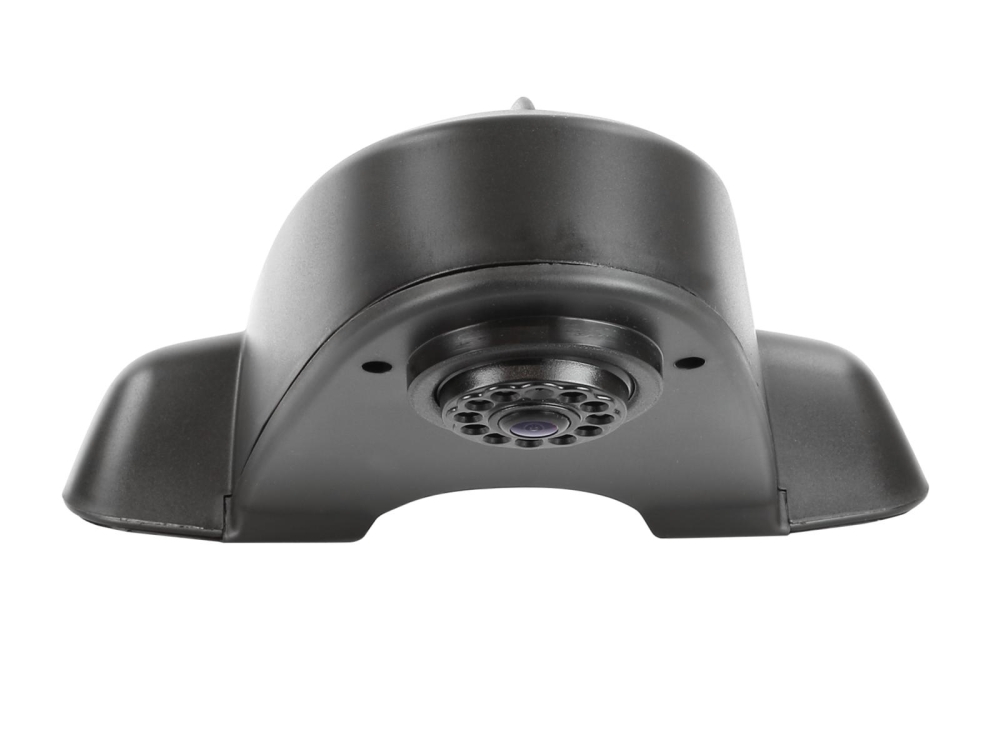

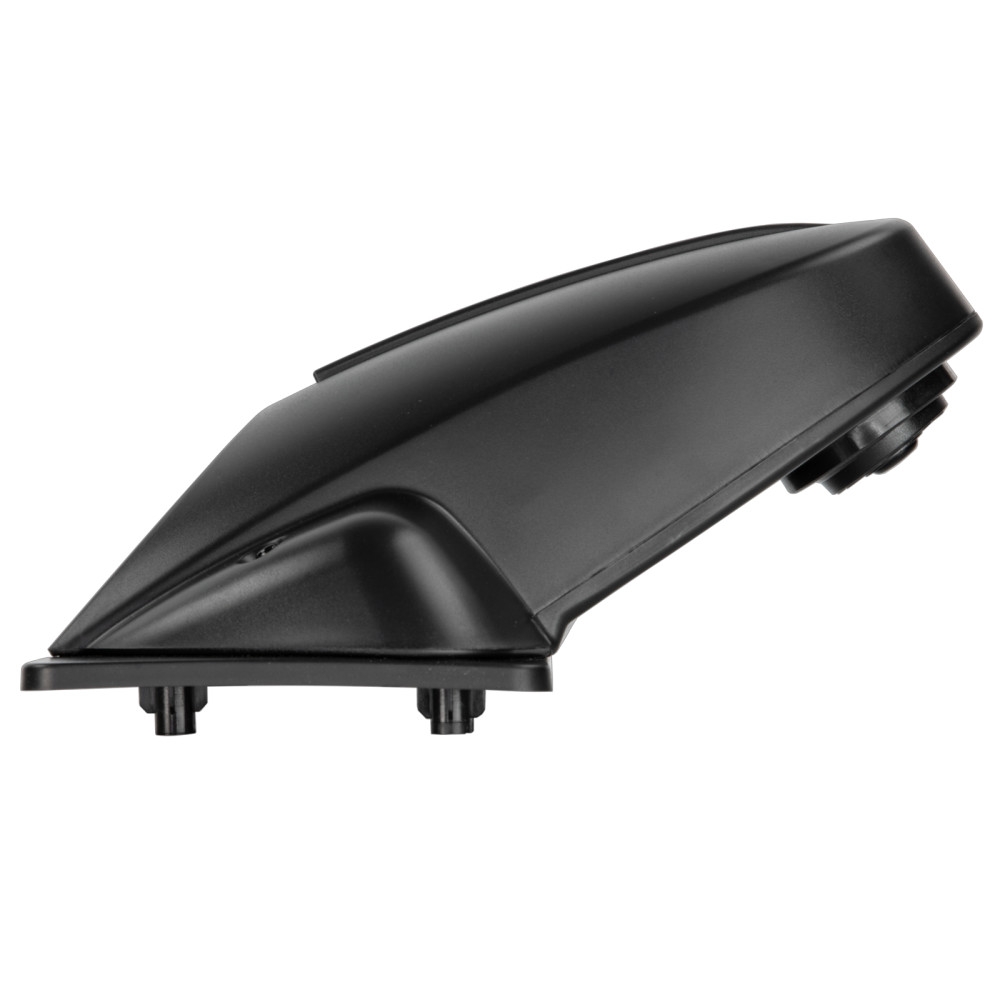

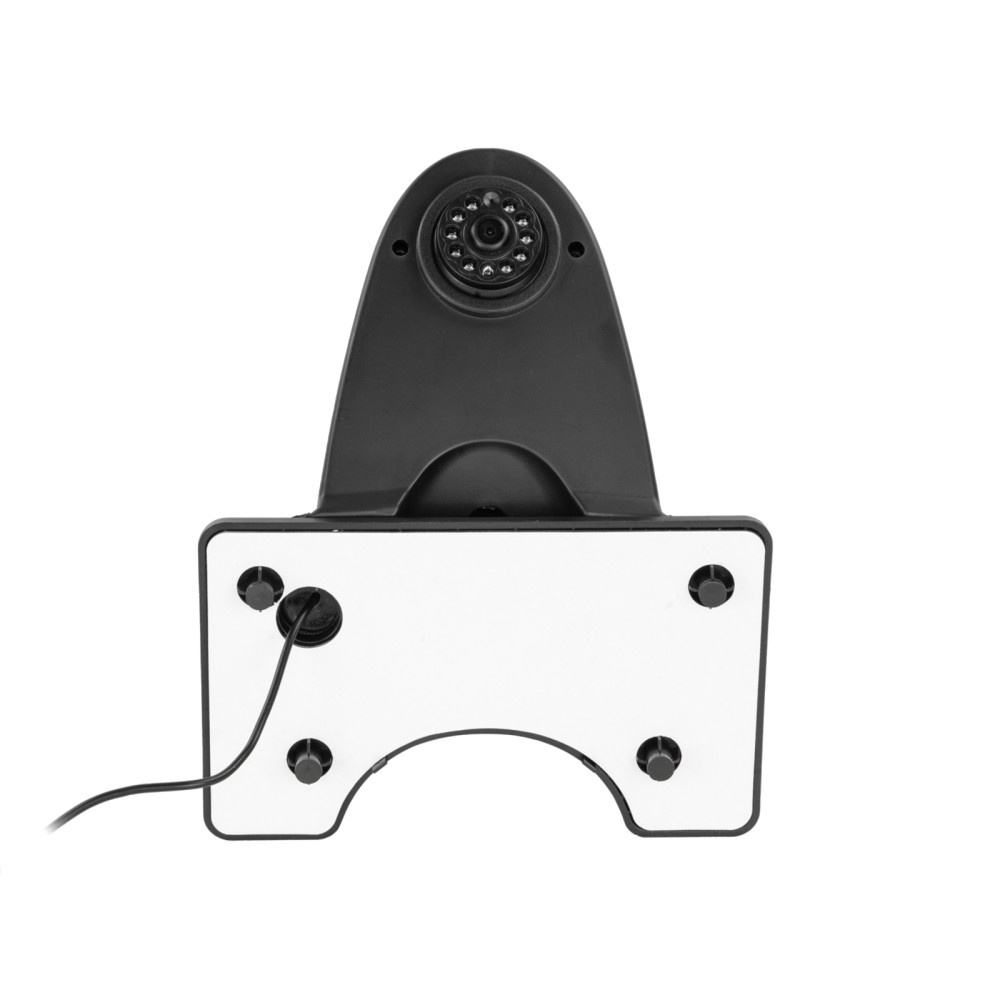

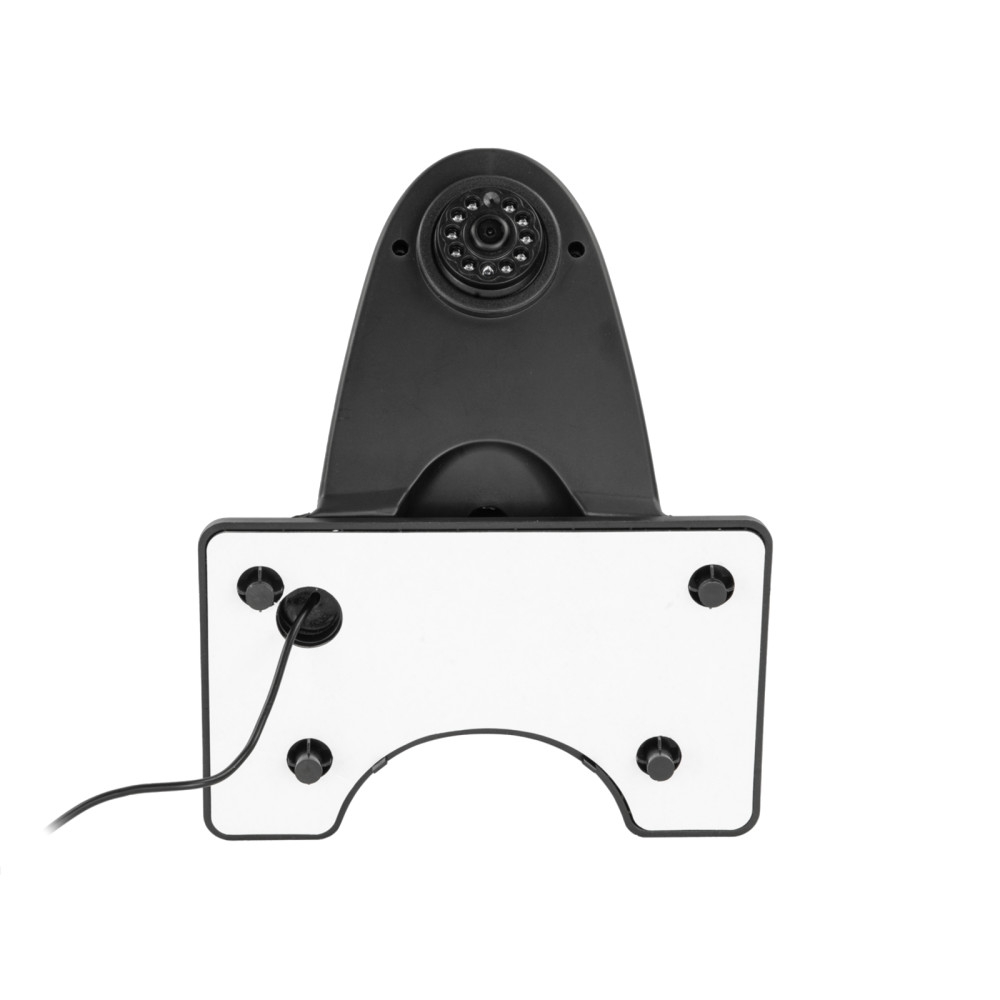

ACV 771000-6010 ist eine Rückfahrkamera, die für die Montage am Dach von Transporter-Fahrzeugen konzipiert ist. Die Kamera bietet eine Nachtsichtfunktion und Führungslinien zur Erleichterung des Rückwärtsfahrens.

Universelles Design für Transporter
Installation am Dachsystem
Führungslinien für einfache Bedienung

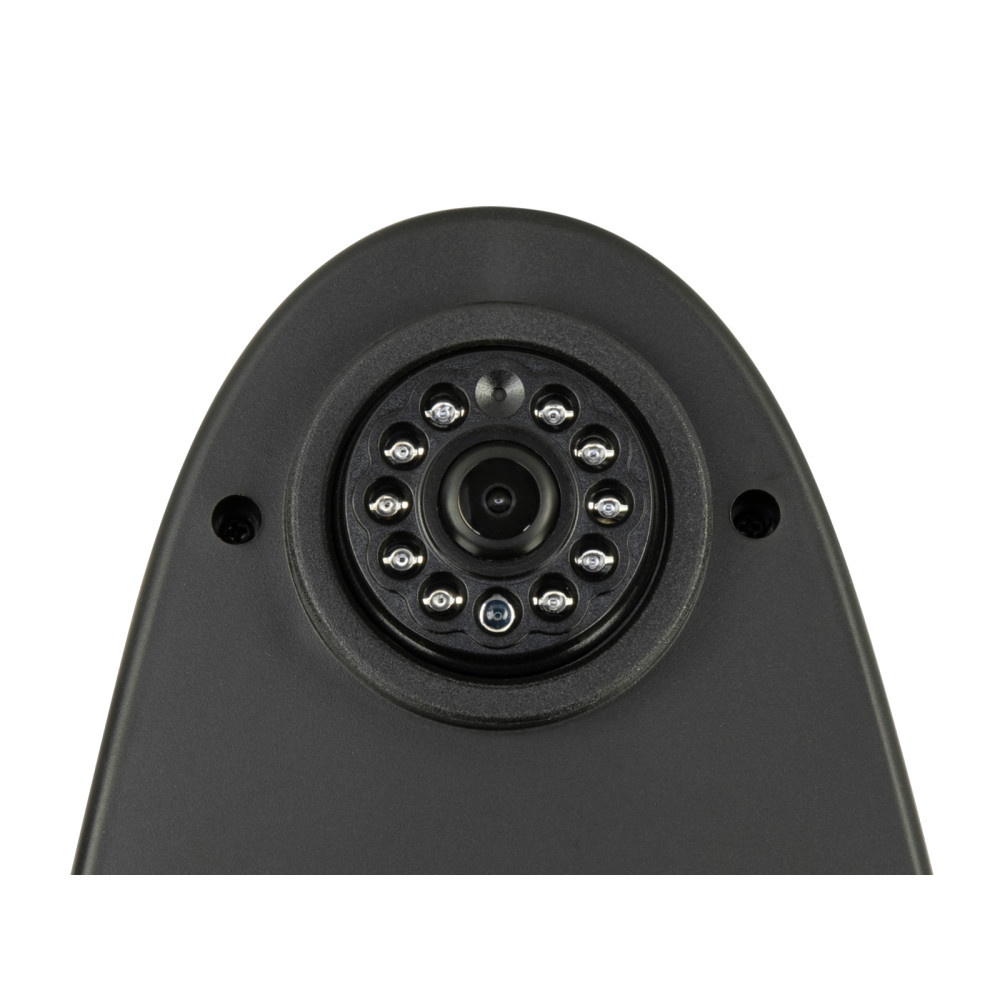

Nachtsichtfunktion für bessere Sicht bei Dunkelheit
Dauerbetrieb mit +12V Spannung

Die Kamera besteht aus Kunststoff und ist schwarz. Sie ist mit einem 1/3" CCD-Bildsensor ausgestattet und verwendet das NTSC-TV-System. Mit einer Auflösung von 600 TV-Linien und einem Objektiv mit 1,9 mm Brennweite bietet sie einen diagonalen Sichtwinkel von 170°. Die Kamera ist nach IP68 klassifiziert, was Schutz gegen Staub und Wasser bedeutet. Sie arbeitet in einem Temperaturbereich von -30°C bis 75°C und kann bei Temperaturen von -40°C bis 85°C gelagert werden.

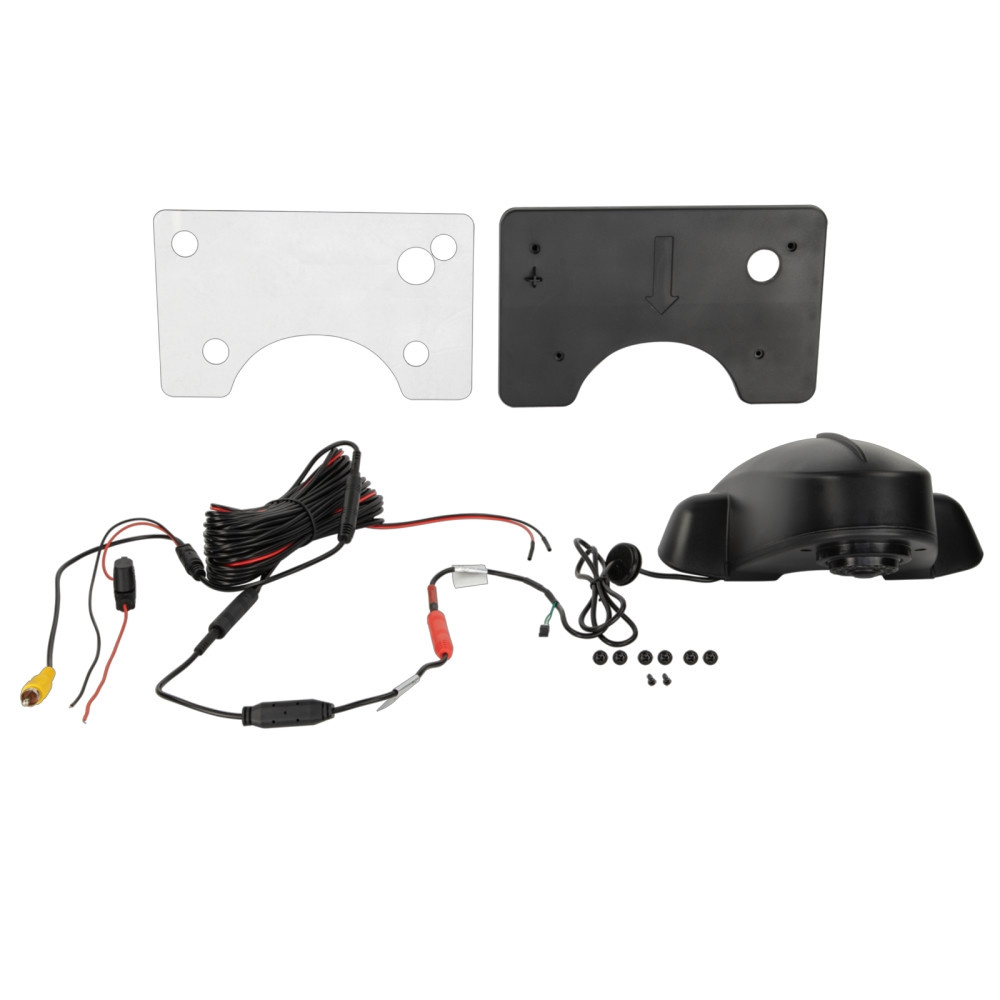

Für die Installation ist eine korrekte Verkabelung erforderlich. Das rote Kabel ist für die +12V Stromversorgung, das schwarze Kabel für Masse, und das gelbe Kabel für die Videoverbindung. Ein Jumper wird verwendet, um die Führungslinien ein- oder auszuschalten.

Um eine korrekte Installation sicherzustellen, wird empfohlen, den Sichtwinkel und die Ausrichtung der Kamera am Installationsort mit einem Testmonitor zu überprüfen.

Passend für
Transporter-Fahrzeuge mit Dachsystem

Spezifikationen
Bildsensor: 1/3" CCD
TV-System: NTSC
Effektive Pixel: 628 x 512
Objektiv: 1,9 mm / F 2.0
Lux: 0 Lux mit aktiver Nachtsicht
Auflösung: 600 TV-Linien
Objektivwinkel: Diagonal 170°
Sichtfeld: Horizontal 53°, Vertikal 41° +5°
Schutzart: IP68
Anschluss: 4-poliger ACV-Systemstecker (männlich) Ø5,2 mm
Betriebsspannung: +12V DC
Stromverbrauch: 200mA mit aktiver Nachtsicht
Maße: L / B / H - 231mm / 198mm / 111mm
Kabellänge: 1m +/-: 4-poliger ACV-Systemstecker (männlich) Ø5,2mm
Verlängerungskabel: 6,5m +/-: 4-poliger ACV-Systemstecker (weiblich) Ø10mm / Stecker Ø5,2mm
