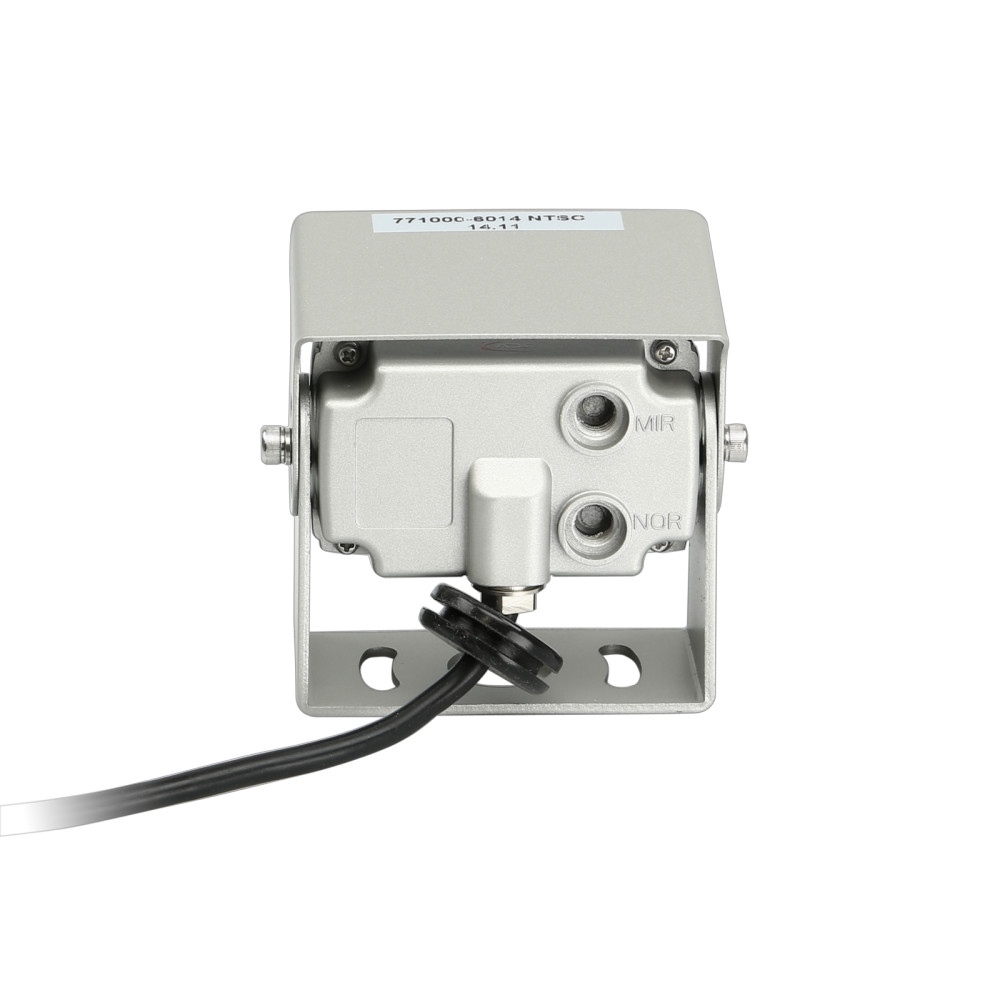

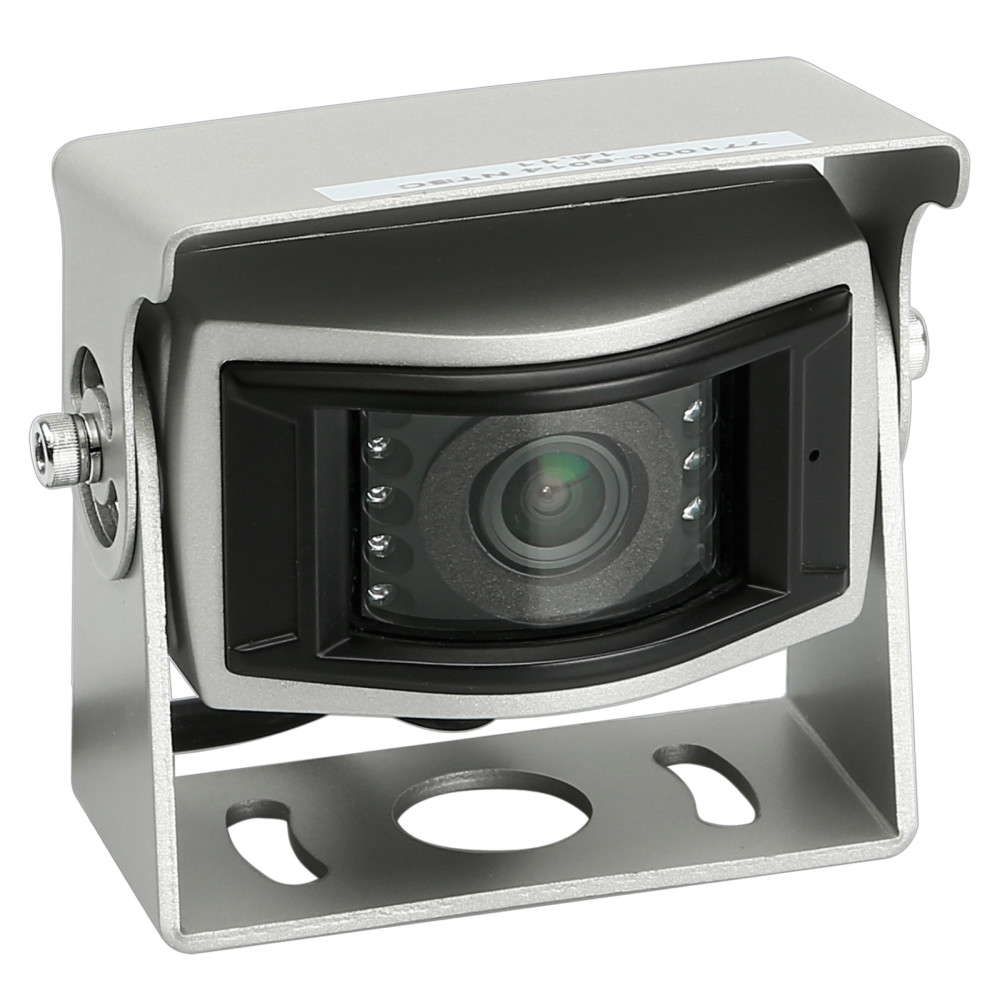

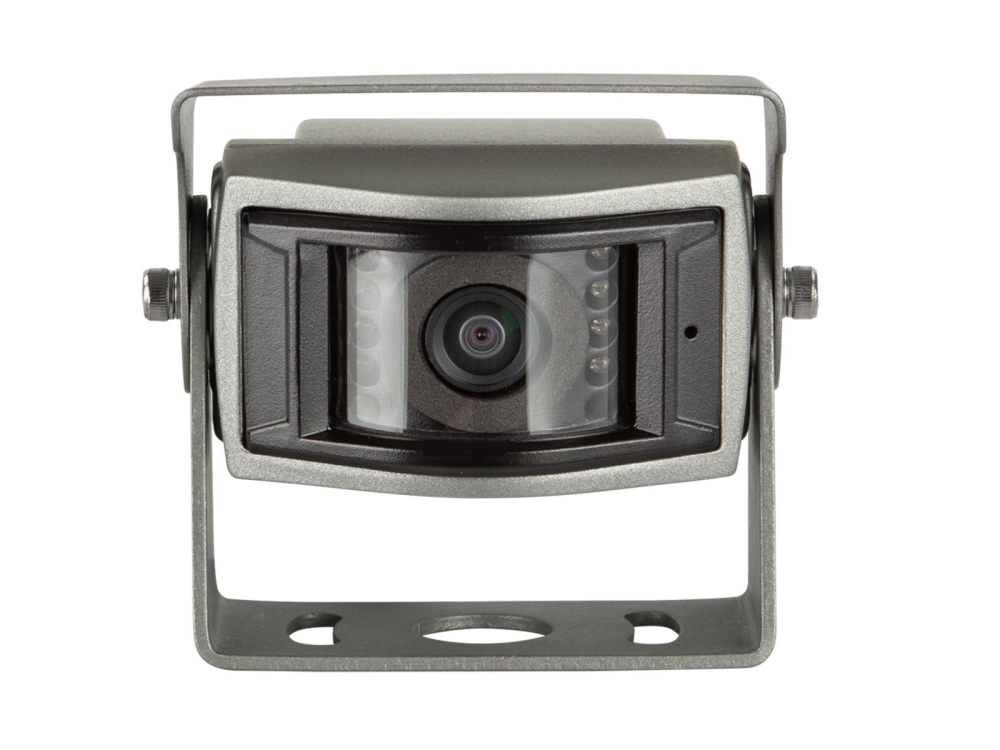

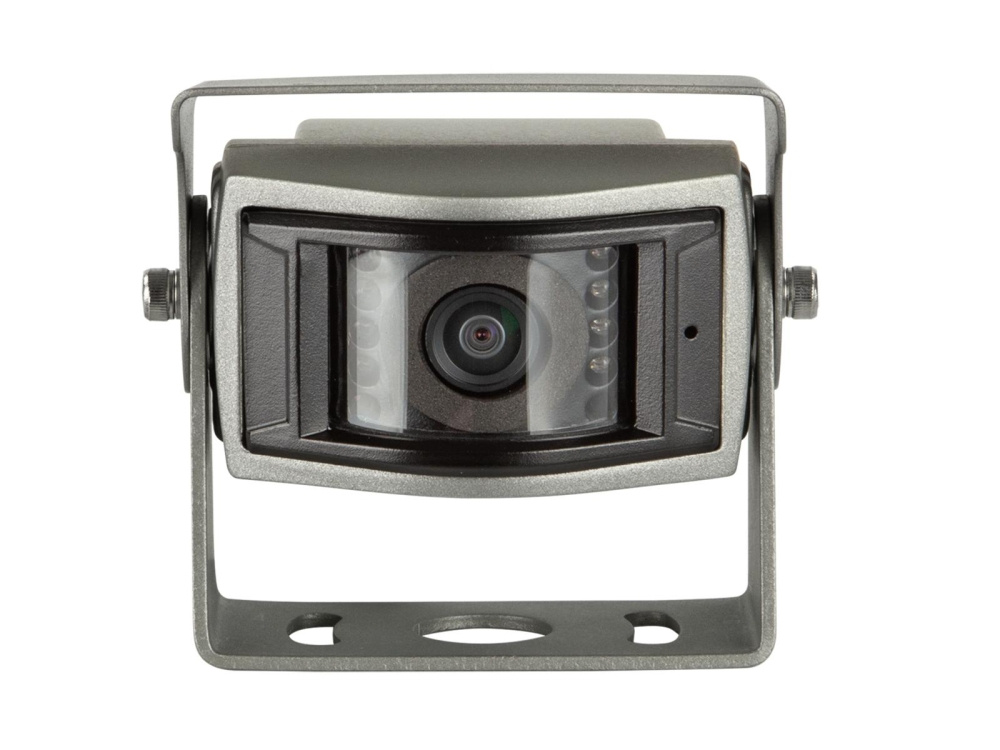

ACV 771000-6014 ist eine Rückfahrkamera, die für Transportfahrzeuge und Wohnmobile mit einem Weitwinkel von 170° entwickelt wurde. Die Kamera ist mit Führungslinien und einer Nachtsichtfunktion ausgestattet, um das Rückwärtsfahren und Parken bei schlechten Lichtverhältnissen zu erleichtern.
- Universelles Design für Transportfahrzeuge und Wohnmobile
- Installationsmethode: Dachmontage
- Diagonal 170° Weitwinkel für ein breites Sichtfeld
- Funktionen umfassen Führungslinien und Nachtsicht
- Robuste Metallkonstruktion mit hoher IP-Schutzart für Haltbarkeit
Technische Spezifikationen
Die ACV 771000-6014 ist für den Dauerbetrieb ausgelegt und sollte mit sorgfältig kontrolliertem Winkel und Ausrichtung installiert werden. Die Kamera arbeitet mit einer Betriebsspannung von +12V und wird mit farbcodierten Kabeln für eine einfache Installation verbunden.
Die Stromversorgung ist stabilisiert, und die Kamera hat einen Stromverbrauch von 200mA bei aktivierter Nachtsicht. Sie funktioniert bei Temperaturen von -30°C bis 75°C und kann bei Temperaturen von -40°C bis 85°C gelagert werden.

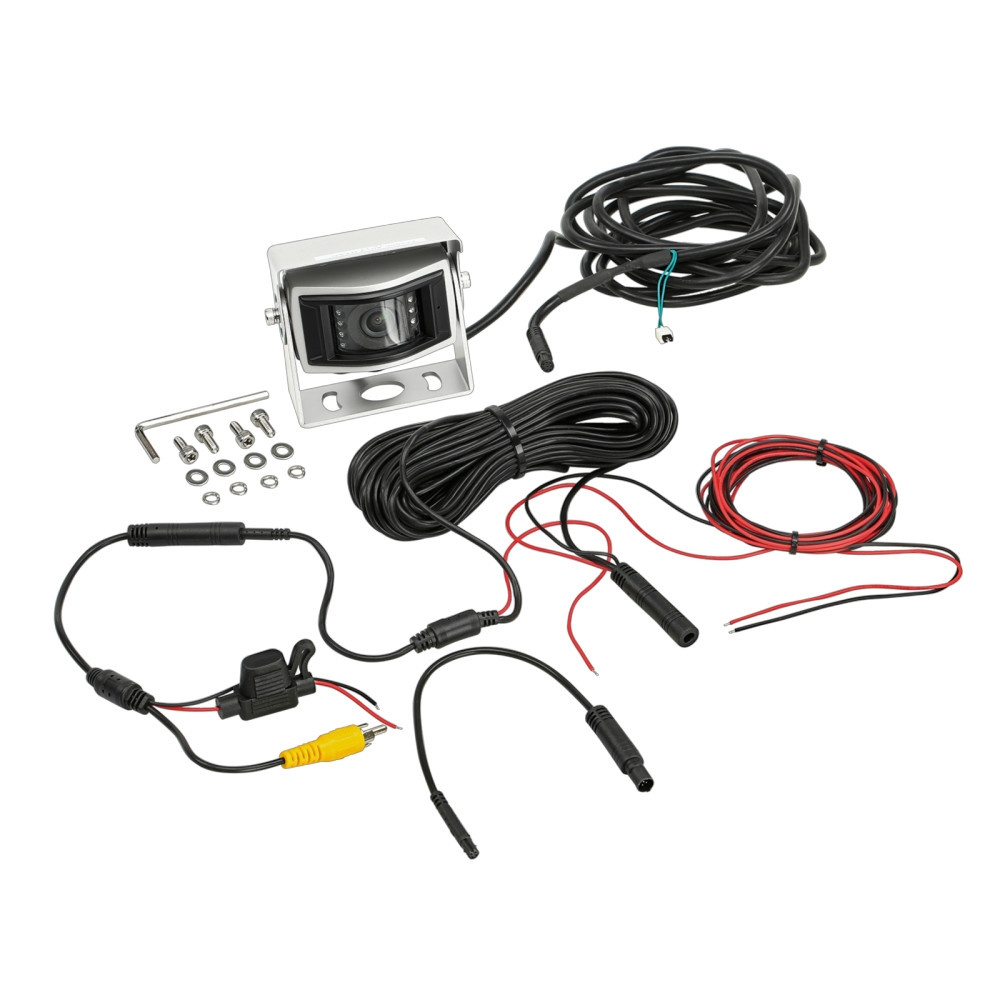

Lieferumfang: 3 Meter Pigtail-Kabel und 20 cm Adapterkabel zur einfachen Verbindung mit dem Fahrzeugsystem.
Passend für
Universelle Installation für verschiedene Transport- und Wohnmobilmodelle.
Spezifikationen
Bildsensor: 1/4" CCD
TV-System: NTSC
Effektive Pixel: 728 x 512
Linsenelement: 1,9mm / F 2.0
Lux: 0 Lux mit aktiver Nachtsicht
Auflösung: 600 TV-Linien
Sichtfeld: Diagonal 170°, Horizontal 113°, Vertikal 80° +5°
IP-Schutzart: IP68
Anschluss: 8-poliger Systemstecker (männlich) Ø7mm
Stromversorgung: +12V DC
Stromverbrauch: 200mA mit aktiver Nachtsicht
Betriebstemperatur: -30°C - 75°C
Lagerungstemperatur: -40°C - 85°C
Abmessungen mit Halterung: L / B / H - 76 mm / 60,39 mm / 73,8 mm
Pigtail am Gerät 3m +/-: 8-poliger Systemstecker (männlich) Ø7mm
1 Jumper
Adapterkabel 20cm +/-: 8-poliger Systemstecker (weiblich) Ø10mm > 4-poliger ACV-Systemstecker (männlich)
Verlängerungskabel 15m +/-: 4-poliger ACV-Systemstecker (weiblich) Ø10mm / 4-poliger ACV-Systemstecker (männlich) Ø5,2mm
Stromkabel rot 3m +/-: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masse/GND Kabel schwarz 3m +/-: Anschluss Fahrzeugkarosserie direkt/GND zur Kamera / Fahrzeugkarosserie direkt/GND zum Monitor
Anschlusskabel 20cm +/-: 4-poliger ACV-Systemstecker (weiblich) Ø10mm
Rot: Stromversorgung
Schwarz: GND
RCA (weiblich) gelb: Video
