ACV 771000-6000 ist eine universelle Rückfahrkamera mit quadratischem Design, vorgesehen für die Unter-montage. Die Kamera ist mit Hilfslinien und einer Spiegel-Funktion ausgestattet, um das Parken und Manövrieren zu erleichtern.

Für Dauerbetrieb ausgelegt
Hilfslinien können per Jumper aktiviert/deaktiviert werden
Spiegelfunktion kann per Jumper ein-/ausgeschaltet werden
IP68 zertifiziert für Wasserfestigkeit
Bei Installation Winkel und Ausrichtung der Kamera mit einem Testmonitor überprüfen

Die Kamera hat eine sichere Betriebsspannung von +3V und eine Stromversorgung von +12V oder +24V, was eine einfache Installation ohne Spannungswandler ermöglicht. Es ist wichtig zu beachten, dass eine Verbindung mit +3V die Kamera beschädigen kann. Die Anschlüsse sind klar markiert für einfache Installation: rot für Stromversorgung, schwarz für Masse und gelb für Video.

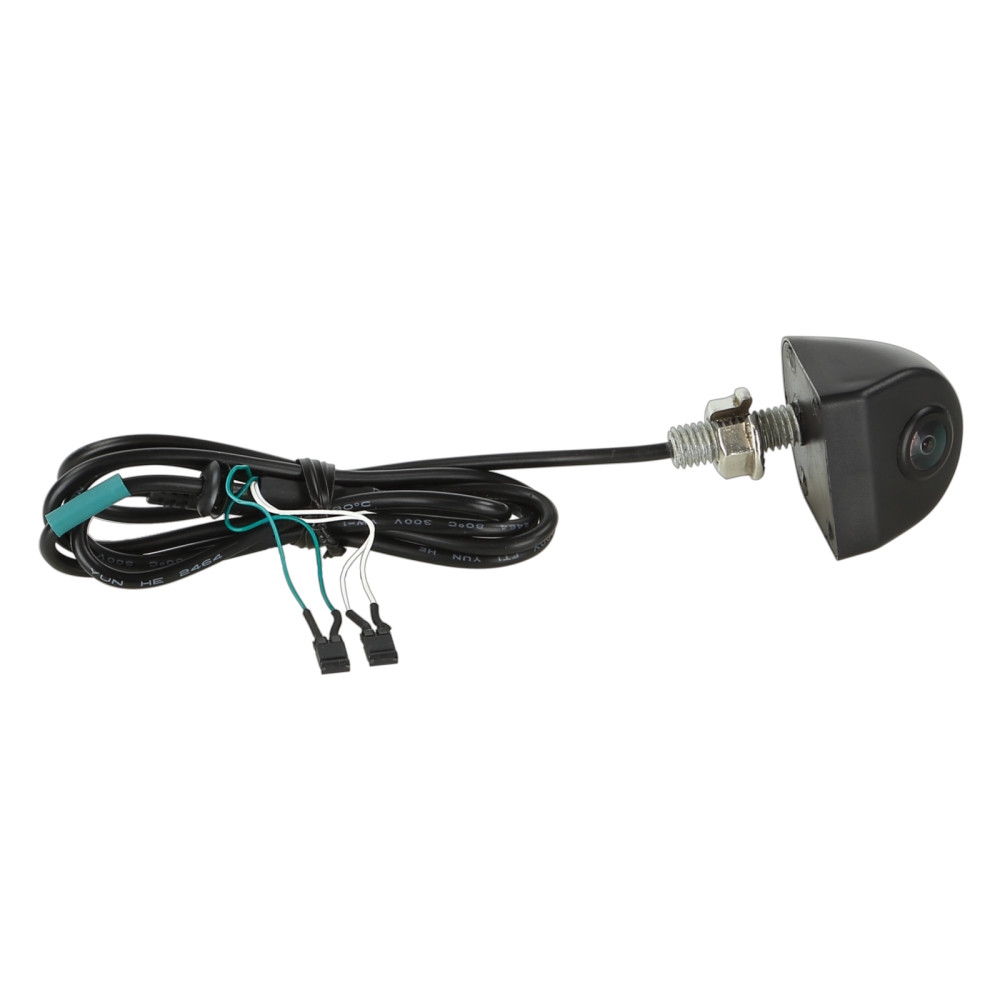

Das Produkt verfügt über ein Kunststoffgehäuse mit einem 8 mm gedrehten Kupferkabel, was eine langlebige und flexible Installation gewährleistet. Die Kamera hat einen Bildsensor vom Typ 1/3" CMOS und verwendet das NTSC-TV-System. Sie verfügt über effektive Pixel von 728 x 488 und eine Linse mit einer Brennweite von 1,9 mm, was eine Auflösung von 600 TV-Linien ermöglicht. Mit einem diagonalen Sichtfeld von 170°, horizontal 103° und vertikal 75° (+5°) bietet die Kamera einen umfassenden Blick auf den Bereich hinter dem Fahrzeug.

Der Betriebstemperaturbereich liegt zwischen -30°C und 75°C, die Lagertemperatur zwischen -40°C und 85°C. Die Maße der Kamera betragen 34,5 mm Länge, 33 mm Breite und 27,57 mm Höhe.

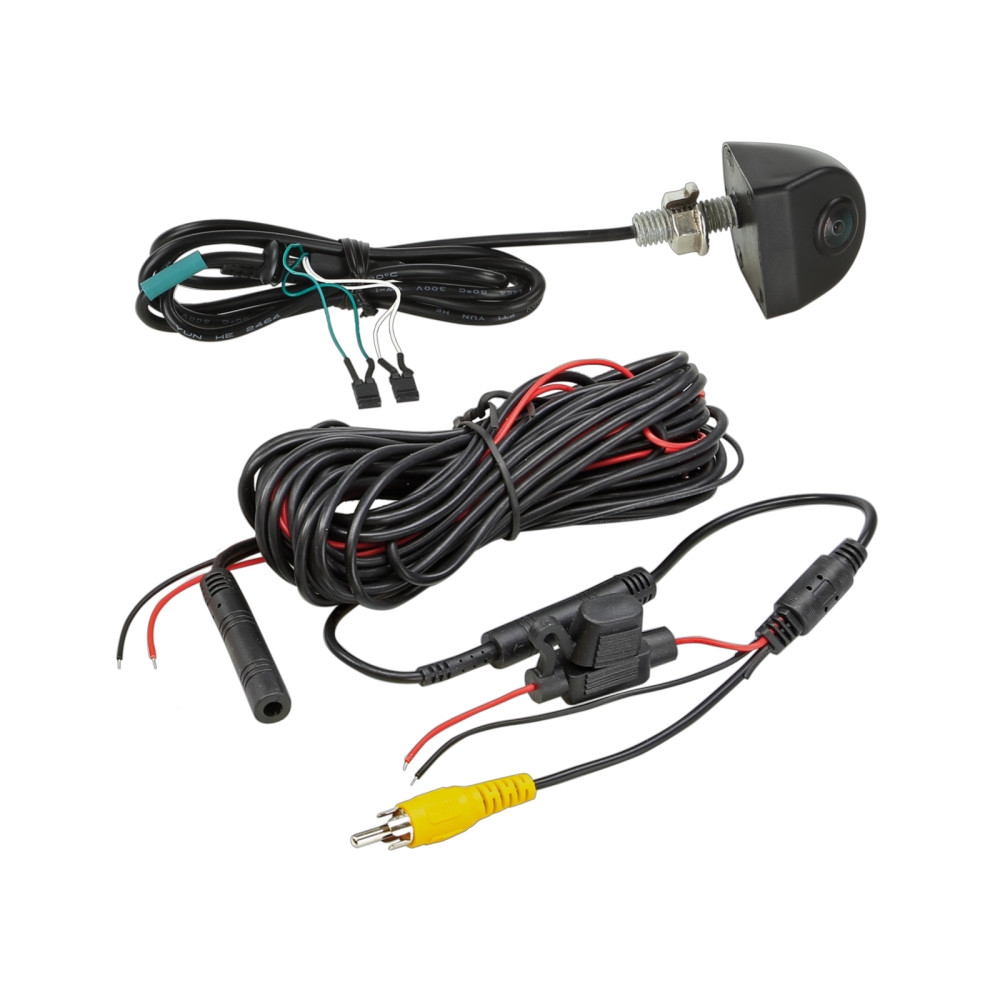

Im Lieferumfang ist ein Kunststoffkeil für die Rückfahrkamera mit 5° Neigung enthalten sowie diverses Zubehör zur Verbindung der Kamera mit verschiedenen Schnittstellen und Stromquellen.

Es sind auch optionale Verlängerungskabel in verschiedenen Längen erhältlich, die eine anpassbare Installation ermöglichen.

Passend für
Universelle Nutzung für verschiedene Automodelle

Spezifikationen
Betriebsspannung Kamera: +3V
Stromversorgung: +12V / +24V DC
Stromaufnahme: 200mA
IP-Klassifizierung: IP68
Temperaturbereich: -30°C bis 75°C
Lagertemperatur: -40°C bis 85°C
Abmessungen: 34,5mm / 33mm / 27,57mm
Linsenwinkel: diagonal 170°, horizontal 103°, vertikal 75° +5°
