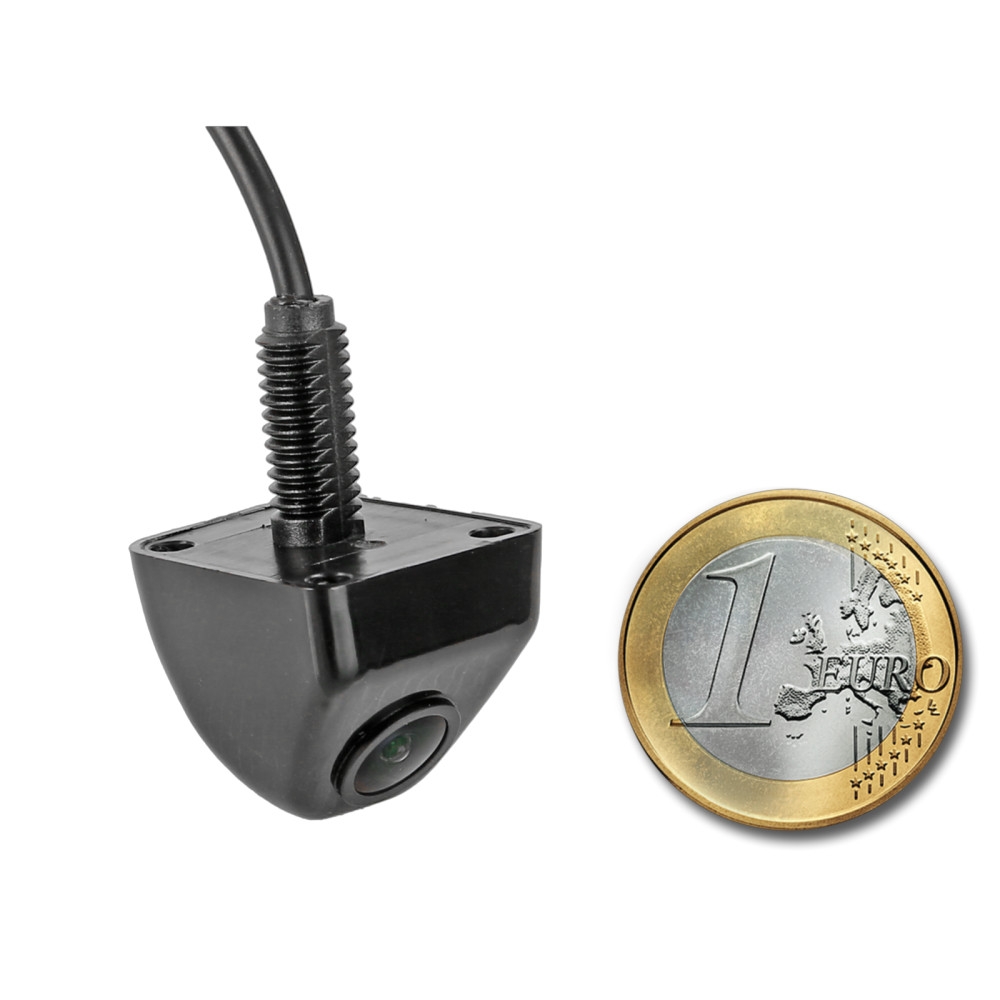

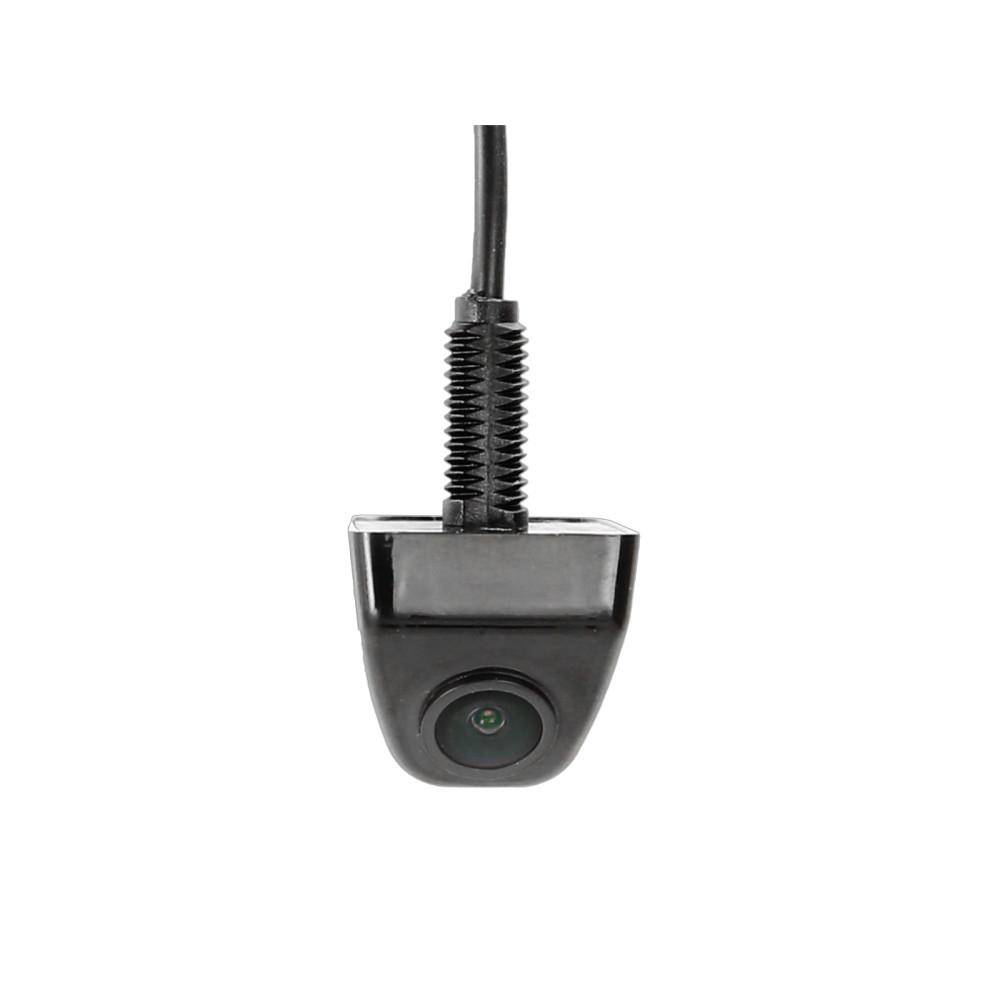

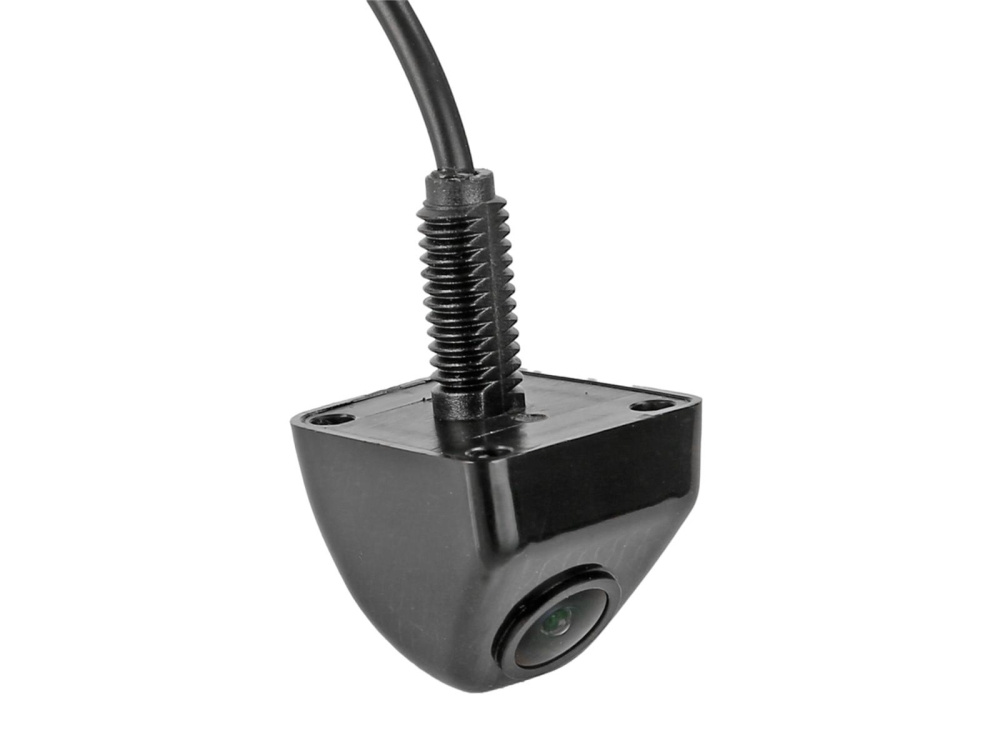

ACV 771000-6708 ist eine rückwärtsgerichtete Kamera mit quadratischem Design, die für eine universelle Installation vorgesehen ist.

• Entwickelt für Unterkonstruktion mit kompakter Größe.
• Die Kamera ist für den Dauerbetrieb geeignet.
• Vor der Installation sollten der Sichtwinkel und die Ausrichtung der Kamera mit einem Testmonitor überprüft werden.
• Ausgestattet mit einem 1/3" CMOS-Bildsensor und einer Auflösung von 980 x 480 TV-Linien.
• IP68-Klassifizierung, d.h. geschützt gegen Staub und Wasser.

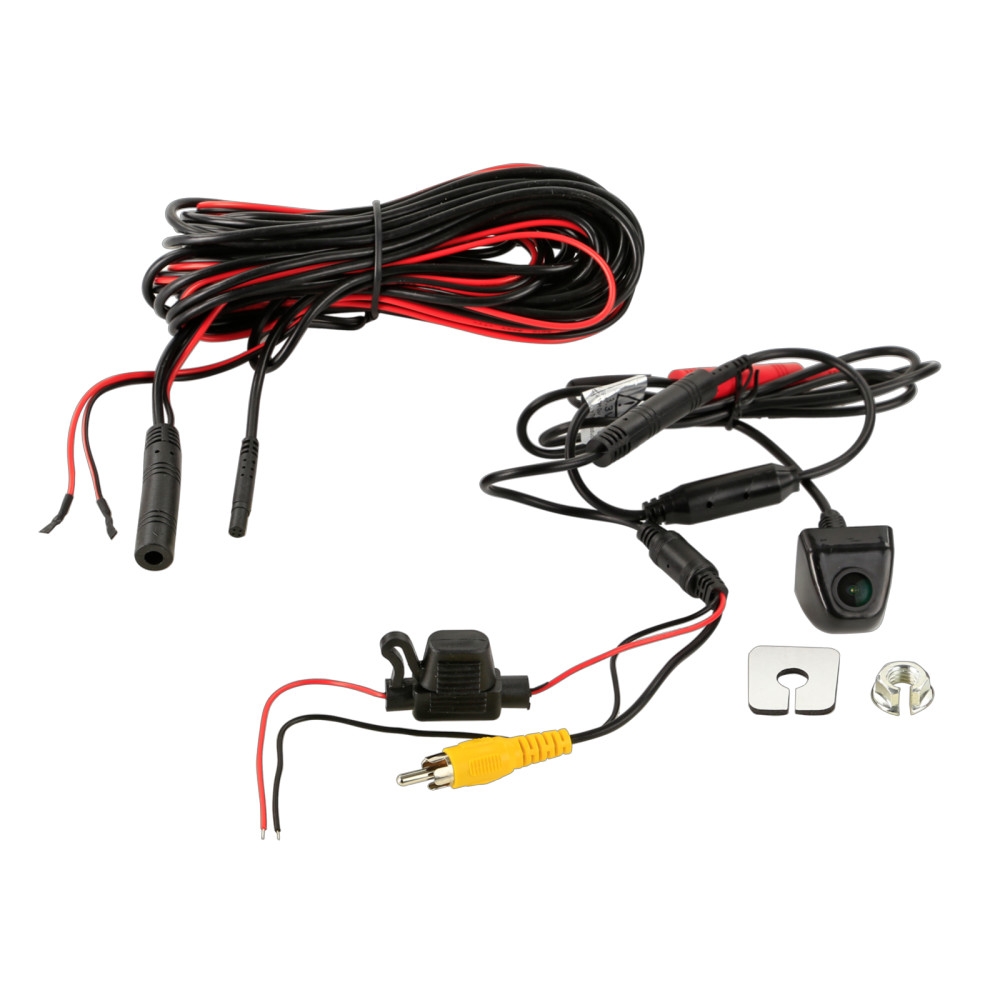

Die Kamera hat eine Betriebssicherheit bei einer Spannung von +3V und kann direkt an +12V oder +24V angeschlossen werden, ohne dass ein Spannungswandler erforderlich ist. Es ist wichtig zu beachten, dass ein Anschluss an +3V die Kamera beschädigen kann. Die Verbindung erfolgt über ein rotes Kabel zur Stromversorgung und ein schwarzes Kabel zur Erdung. Der Videoausgang ist über einen gelben RCA-Anschluss verbunden. Die Spezifikationen der Kamera umfassen ein Objektiv mit 1,9 mm Brennweite und einer Blende von F 2,0, was eine minimale Lichtstärke von 0,1 Lux ergibt. Mit einem diagonalen Sichtfeld von 170°, einem horizontalen Sichtfeld von 120° und einem vertikalen Sichtfeld von 85° +5° bietet sie ein breites und klares Bild. Die Kamera ist aus Kunststoff gefertigt und schwarz gefärbt. Sie ist für Betriebstemperaturen von -20°C bis 70°C und Lagertemperaturen von -40°C bis 80°C ausgelegt. Die Maße der Kamera betragen 25,5 mm Länge, 28 mm Breite und 23,5 mm Höhe. Die Kamera wird mit einem 1 Meter langen Pigtail und einem 4-poligen ACV-Systemstecker geliefert. Zubehör für die Installation ist ebenfalls verfügbar, darunter ein Relais für den Anschluss an eine Schnittstelle und ein Spannungsstabilisator für das Rückfahrlichtsignal. Für die weitere Installation sind Kamerakabelverlängerungen in 5 m, 10 m und 15 m als Zubehör erhältlich.
