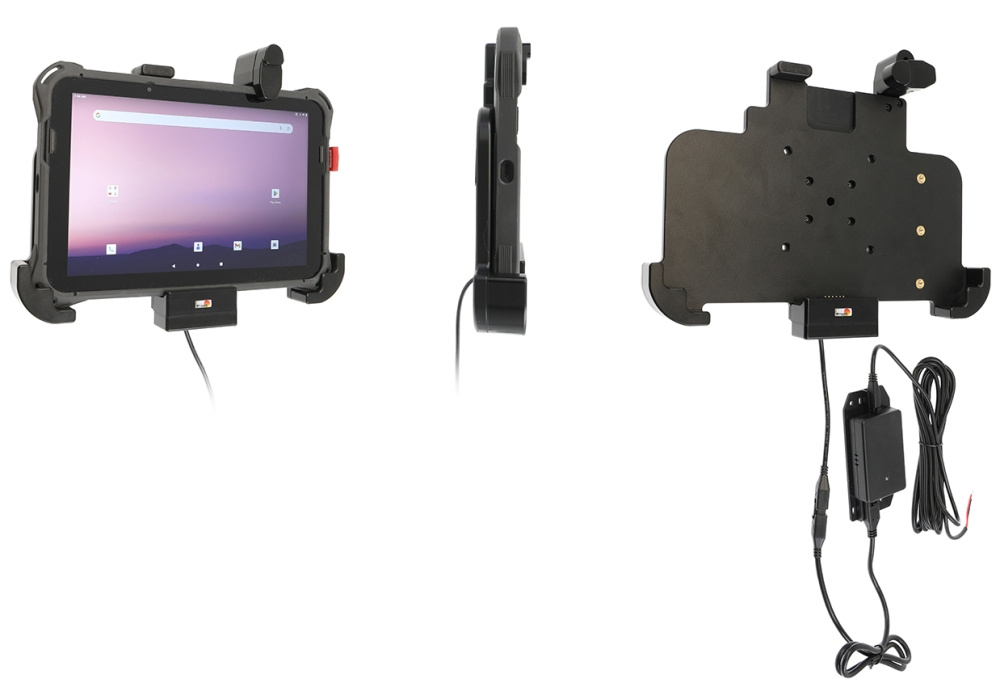

Brodit 713391 - Aktive Halterung für feste Installation. Eine aktive Halterung, die unter dem Armaturenbrett angeschlossen wird, ermöglicht eine dezente und professionelle Montage ohne lose Kabel, die über das Armaturenbrett hängen. Schön, bequem und verkehrssicher! 12/24 Volt. Das Produkt ist E-geprüft. Das Stromkabel der Halterung muss über eine 2A Sicherung angeschlossen werden. 2,5A Ladegerät. Ladung erfolgt über den Pogo-Kontakt. Die Montage sollte von einem Fachmann durchgeführt werden.

Dieser Halter wird verwendet, wenn Sie Ihr Gerät besonders sicher an seinem Platz und dennoch leicht zugänglich haben möchten.

Easy-Switching System:
Mit dem Easy-Switching System können Sie nur die Halterung aufrüsten und die installierten Kabel behalten. Das spart viel Zeit! Beim Upgrade auf ein neues Gerät müssen Sie keine vollständige Installation mehr durchführen. Das gilt auch für Wartung im Garantie- oder Schadensfall. Sie trennen einfach die Halterung vom Ladekabel über den Molex 6-poligen Schnellanschluss und schließen dann die neue Halterung an. Der Tausch ist in wenigen Sekunden erledigt.

Wählen Sie den Montageort sorgfältig; Geräte sollten nicht die Sicht versperren oder wichtige Bedienelemente blockieren. Die Halterung darf nur an geeigneter Stelle befestigt werden. Installationen erfolgen immer auf eigenes Ermessen und Verantwortung des Kunden.


• Brodit Aktive Halterung für feste Installation
• Honeywell EDA10A

Lesen Sie die gesamte Anleitung sorgfältig durch und sehen Sie sich die Bilder vor Beginn der Montage an.

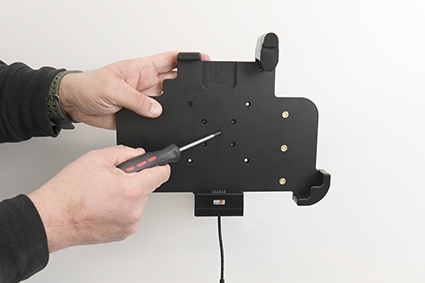

1. Platzieren Sie die Halterung am gewünschten Ort und schrauben Sie sie mit den mitgelieferten Schrauben fest.

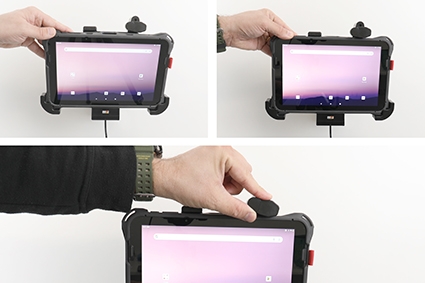

2. Um das Gerät in die Halterung zu setzen: Drücken Sie den kugelgelagerten Verriegelungsteil nach oben. Setzen Sie den unteren Teil des Geräts in die Halterung ein und drücken Sie den oberen Teil des Geräts nach vorne, bis er in der Halterung einrastet. Drücken Sie den kugelgelagerten Verriegelungsteil nach unten.

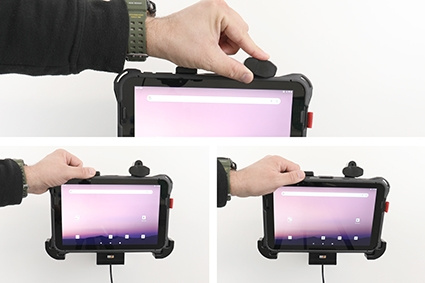

3. Um das Gerät aus der Halterung zu entfernen: Drücken Sie den kugelgelagerten Verriegelungsteil nach oben. Drücken Sie die obere Halterung nach oben und ziehen Sie zuerst die Oberseite des Geräts aus der Halterung, dann können Sie das Gerät nach oben/aus der Halterung heben.

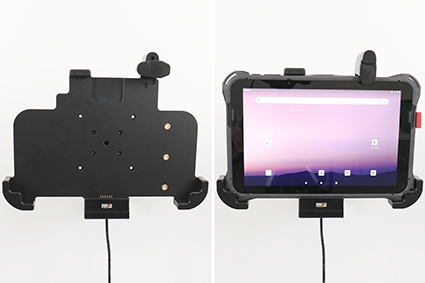

4. Halterung ist fertig montiert.

Spezifikationen
- Eingangsspannung: DC/10-30V
- Ladespannung: DC/4.75-5.3V
- Ausgangsstrom (typisch): 2,5A
- Ein-/Ausgangsschutz: Eingangspolung verkehrt/Ausgang Überspannung/Ausgang Überstrom/Ausgang Kurzschlussschutz
- LED-Ladeanzeige: Stromversorgung (Grün), Ovp/Ocp/Kurzschluss (Rot)
- Betriebstemperatur: 0°C ~ +40°C
- Lagertemperatur: -20°C ~ +60°C
- RoHS-konform: CE, E-Kennzeichnung, FCC, RoHS


Brodit ProClip
Brodit's zweiteiliges Montagesystem bietet Ihnen eine Installation, die perfekt zu Ihren Bedürfnissen passt. Ein Teil ist ein Geräteträger, der speziell für Ihr Mobiltelefon, Tablet oder ein anderes Handheld-Gerät angepasst ist. Zusammen mit diesem wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Automodell entworfen wurde. Der ProClip wird komplett ohne Schrauben und ohne Beschädigung des Fahrzeuginnenraums montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um Halterungen für Ihr Gerät zu finden: Hier klicken
Um Halterungen für Ihr Auto zu finden: Hier klicken

Passend für
Honeywell EDA10A
