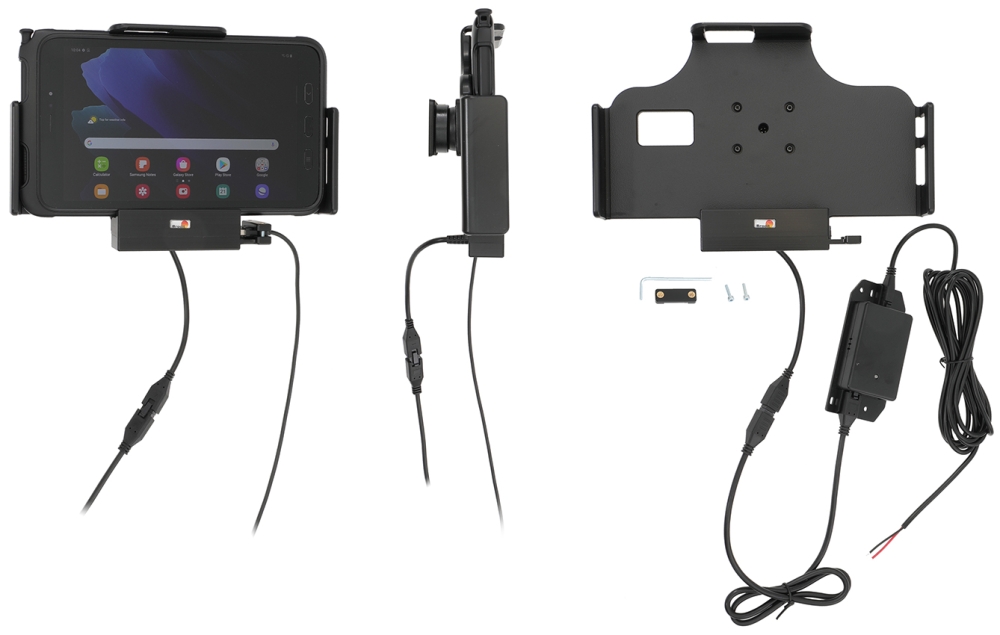

Brodit 713364 - Aktive Halterung für feste Installation. Halten Sie Ihr Galaxy Tab Active in einer aktiven Halterung, damit Sie immer eine frisch geladene Batterie haben. Eine aktive Halterung, die innerhalb des Armaturenbretts angeschlossen wird, ermöglicht eine diskrete und professionelle Montage ohne lose Kabel, die über das Armaturenbrett hängen. Elegant, komfortabel und verkehrssicher! 12/24 Volt. Das Produkt ist E-gekennzeichnet. Das Stromkabel der Halterung muss über eine 2A Sicherung angeschlossen werden. 2,7A Ladegerät. Aufladung über den Pogo-Kontakt. Sollte von einem Fachmann montiert werden. Die Halterung ist mit einem USB-Host-Port ausgestattet, sodass Sie ein Zubehör anschließen können.

Die Halterung ist mit einem Kugelgelenk ausgestattet, so dass Sie den Winkel einfach nachjustieren können, um den Bildschirm gut zu sehen. Neigbar 17° und drehbar 360°. Montageplatte 42x50 mm mit 4 mm AMPS-Loch. Hergestellt aus schwarzem ABS/Acetal-Kunststoff. Hergestellt in Schweden.

Easy-Switching-System:
Mit dem Easy-Switching-System können Sie nur die Halterung upgraden und die installierten Kabel behalten. Das spart viel Zeit! Wenn Sie auf ein neues Gerät upgraden, müssen Sie nicht mehr die gesamte Installation durchführen. Das gilt auch für Wartung bei Garantie oder Schaden. Sie trennen einfach die Halterung vom Ladekabel über die Molex 6-polige Schnellverbindung und schließen dann die neue Halterung an. Der Wechsel ist in wenigen Sekunden erledigt.

Die Montage des Tablets am Armaturenbrett des Fahrzeugs erfolgt stets auf eigenes Risiko des Kunden. Brodit empfiehlt, Tablets in den Kopfstützen des Autos zu verwenden, montiert auf Brodit Kopfstützenhalterungen.

• Brodit Aktive Halterung für feste Installation
• Samsung Galaxy Tab Active 2 SM-T390/SM-T395
• Samsung Galaxy Tab Active 3 SM-T570/SM-T575

Lesen Sie die gesamte Anleitung sorgfältig durch und schauen Sie sich die Bilder an, bevor Sie mit der Montage beginnen.

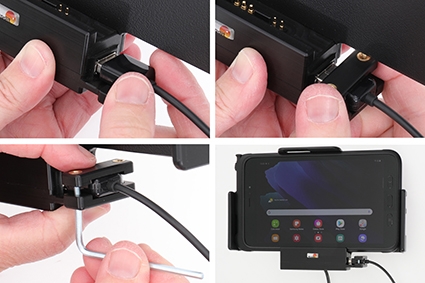

1. Verbinden Sie das Gerät über USB Host. Drücken Sie das Kabel fest in die Buchse, platzieren Sie die Kabelführung über den vorgebohrten Löchern und befestigen Sie die Kabelführung mit den mitgelieferten Schrauben.

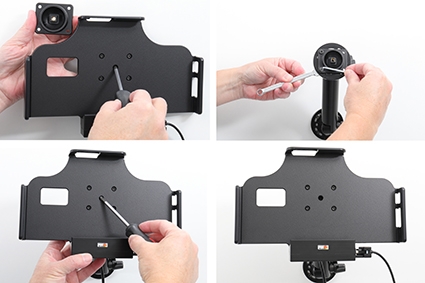

2. Lösen Sie die Schraube in der Mitte der Halterung, so dass Sie die Montageplatte auf der Rückseite entfernen können. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben. Setzen Sie die Halterung über die Montageplatte, so dass die Schraube in das Loch im Kugelgelenk passt. Ziehen Sie die Schraube so fest an, dass die Halterung fest sitzt, aber noch verstellbar ist.

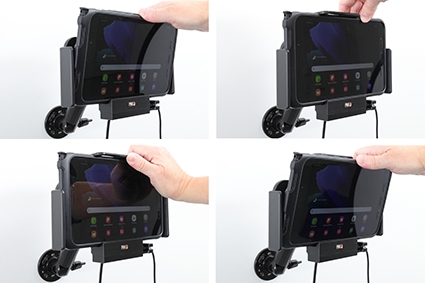

3. Das Gerät in die Halterung einsetzen: Setzen Sie den unteren Teil des Geräts in die Halterung und drücken Sie den oberen Teil des Geräts nach vorne, bis es in der Halterung einrastet. Das Gerät aus der Halterung nehmen: Drücken Sie den oberen Teil der Halterung nach oben und ziehen Sie zuerst den oberen Teil des Geräts aus der Halterung, dann können Sie das Gerät nach oben herausheben.

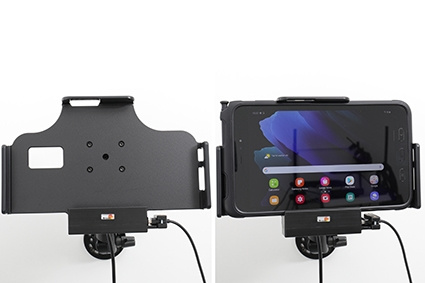

4. Die Halterung ist fertig montiert.

Spezifikationen
Eingangsspannung: DC/10-30V
Ladespannung: DC/4,75-5,4V
Ausgangsstrom (typisch): 2,7A
Eingangs- und Ausgangsschutz: Eingangspolungsumkehr/Ausgang Überspannung/Ausgang Überstrom/Ausgang Kurzschlussschutz
LED-Ladeanzeige: Netzeingangs-Anzeige (grün), Überspannung/Überstrom/Kurzschluss (rot)
Betriebstemperatur: 0 °C ~ +40 °C
Lagertemperatur: -20 °C ~ +80 °C
RoHS-konform: ROHS
Abmessungen: 238 x 155 x 50 mm
Gewicht: 466 g
Volumen: 1845 cm3

Brodit ProClip
Die zweiteilige Montage-Lösung von Brodit bietet Ihnen eine Installation, die perfekt zu Ihren Bedürfnissen passt. Der eine Teil ist ein Gerätehalter, der genau für Ihr Mobiltelefon, Ihr Tablet oder ein anderes Handheld-Gerät angepasst ist. Zusammen damit wird ein ProClip verwendet – eine Halterung, die speziell für Ihr Fahrzeugmodell entworfen wurde. Der ProClip wird völlig ohne Schrauben und ohne Beschädigung der Fahrzeug-Innenausstattung montiert. Flexibel, stabil und sicher. Einfacher geht es nicht!

Um einen Halter für Ihr Gerät zu finden: Hier klicken
Um eine Halterung für Ihr Fahrzeug zu finden: Hier klicken

Passend für
Samsung Galaxy Tab Active 2 SM-T390/SM-T395
Samsung Galaxy Tab Active 3 SM-T570/SM-T575
