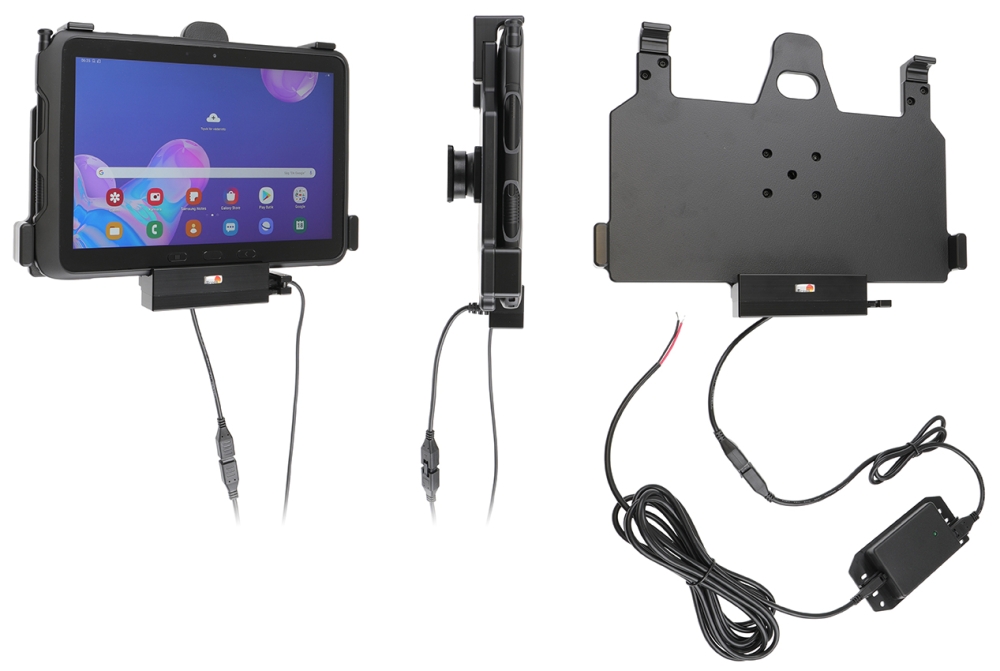

Brodit 713149 - Aktivhalterung für feste Installation. Halten Sie Ihr Galaxy Tab Active Pro in einer aktiven Halterung, so haben Sie immer einen frisch geladenen Akku. Eine aktive Halterung, die hinter dem Armaturenbrett angeschlossen wird, bietet eine diskrete und professionelle Montage ohne lose Kabel, die über das Armaturenbrett hängen. Schön, bequem und verkehrssicher! 12/24 Volt. Das Produkt ist E-gekennzeichnet. Das Netzkabel an der Halterung sollte über eine 2-A-Sicherung angeschlossen werden. 2-A-Ladegerät. Laden über den Pogo-Kontakt. Sollte von einem Fachmann installiert werden.

Easy-Switching-System:
Mit dem Easy-Switching-System können Sie nur die Halterung aufrüsten und die installierten Kabel beibehalten. Das spart Ihnen viel Zeit! Wenn Sie auf ein neues Gerät upgraden, müssen Sie keine vollständige Installation mehr durchführen. Gleiches gilt für Wartung im Fall von Garantie oder Schaden. Sie trennen einfach die Halterung vom Ladekabel über die Molex 6-Pin Schnellverbindung ab und schließen dann die neue Halterung an. Der Wechsel ist in wenigen Sekunden erledigt.

Die Halterung ist an einem Kugelgelenk montiert und kann geneigt und gedreht werden, um Reflexionen auf dem Bildschirm zu vermeiden. Sie wechseln einfach zwischen Hoch- und Querformat, indem Sie die Halterung in die gewünschte Position drehen. Es ist einfach, Ihr Gerät in die Halterung einzusetzen und mitzunehmen, wenn Sie das Auto verlassen.

Tablets sollten nicht am Armaturenbrett montiert werden, wenn sie die Sicht versperren oder wichtige Bedienelemente blockieren. ProClip (Brodit’s Montagebügel für Fahrzeuge) ist für die Montage kleinerer Geräte wie Mobiltelefone und GPS-Geräte ausgelegt, nicht jedoch für schwere Geräte wie Tablets. In manchen Autos sitzt der ProClip besonders fest und kann auch für die Montage eines Tablets verwendet werden. Wenn Sie ein Tablet am Armaturenbrett montieren möchten, muss jede Kombination aus Tablet und Fahrzeug von Ihnen sorgfältig geprüft werden, um zu beurteilen, ob eine solche Montage im konkreten Fall möglich ist. Dabei sind Platzierung, Stabilität des ProClips und die Größe des gewünschten Tablets zu berücksichtigen. Brodit gibt keine Empfehlungen für solche Montagen.

Eine Montage eines Tablets am Armaturenbrett erfolgt stets auf eigene Gefahr des Kunden. Brodit empfiehlt die Verwendung von Tablets an den Kopfstützen des Fahrzeugs, montiert am Brodit Kopfstützenhalter.

• Brodit Aktivhalterung für feste Installation
• Samsung Galaxy Tab Active Pro T540/T545/T547/T547U

Lesen Sie die gesamte Anleitung sorgfältig durch und sehen Sie sich die Bilder an, bevor Sie mit der Installation beginnen.

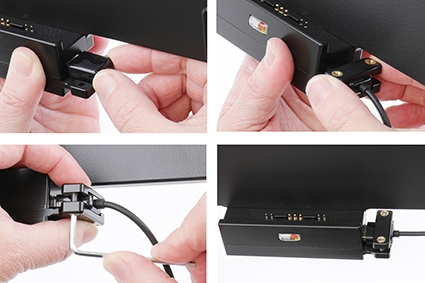

1. Verbinden Sie das Gerät über USB Host. Drücken Sie das Kabel fest in die Buchse, platzieren Sie die Kabelhalterung über den vorgebohrten Löchern, befestigen Sie die Kabelhalterung mit den mitgelieferten Schrauben.

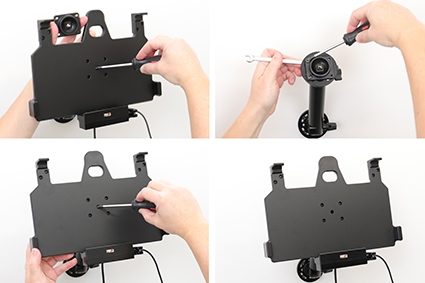

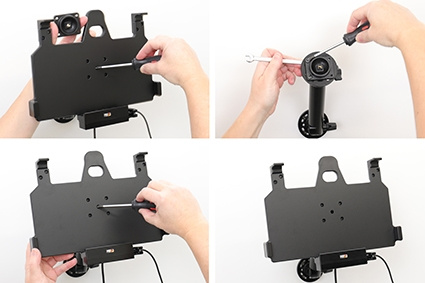

2. Lösen Sie die Schraube in der Mitte der Halterung, damit Sie die Montageplatte auf der Rückseite entfernen können. Platzieren Sie die Montageplatte an der gewünschten Stelle. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben. Setzen Sie die Halterung über die Montageplatte, so dass die Schraube in das Loch des Kugelgelenks passt. Ziehen Sie die Schraube fest, bis die Halterung sicher sitzt, aber noch schwenkbar ist.

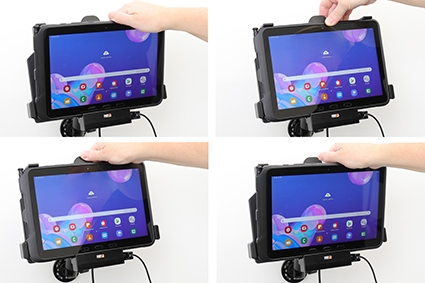

3. Gerät in die Halterung einsetzen: Platzieren Sie die Unterseite des Geräts in der Halterung und drücken Sie die Oberseite des Geräts nach vorne, bis sie in der Halterung einrastet. Gerät aus der Halterung entfernen: Drücken Sie die Oberseite der Halterung nach oben und ziehen Sie die Oberseite des Geräts zuerst aus der Halterung heraus, dann können Sie das Gerät nach oben/aus der Halterung herausheben.

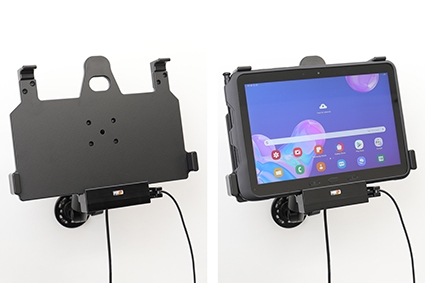

4. Halterung fertig montiert.

Spezifikationen
Eingangsspannung: DC/10-30V
Ladespannung: DC/4.75-5.3V
Ausgangsstrom (typisch): 2.0A
Eingangs- und Ausgangsschutz: Eingangspolaritätsumkehr / Ausgangsüberspannung / Ausgangsüberstrom / Ausgangskurzschlussschutz
LED-Anzeige: Spannungseingangsanzeige (grün), Ovp/Ocp/Kurzschluss am Ausgang (rot)
Betriebstemperatur: 0°C ~ +40°C
Lagerungstemperatur: -20°C ~ +80°C
RoHS-konform: ROHS
Abmessungen: 280 x 232 x 54 mm
Gewicht: 661 g
Volumen: 3508 cm³

Brodit ProClip
Die zweiteilige Montage-Lösung von Brodit bietet Ihnen eine Installation, die perfekt auf Ihre Bedürfnisse zugeschnitten ist. Ein Teil ist ein Gerätehalter, angepasst für Ihr Mobiltelefon, Tablet oder anderes tragbares Gerät. Zusammen damit wird ein ProClip verwendet – eine Montagehalterung, die speziell für Ihr Fahrzeugmodell entwickelt wurde. ProClip wird ohne Schrauben und ohne Beschädigung der Fahrzeug-Innenausstattung installiert. Flexibel, stabil und sicher. Einfacher geht's nicht!

Um Halterungen für Ihr Gerät zu finden: Hier klicken
Um Halterungen für Ihr Fahrzeug zu finden: Hier klicken

Passend für
Samsung Galaxy Tab Active Pro T540/T545/T547/T547U
