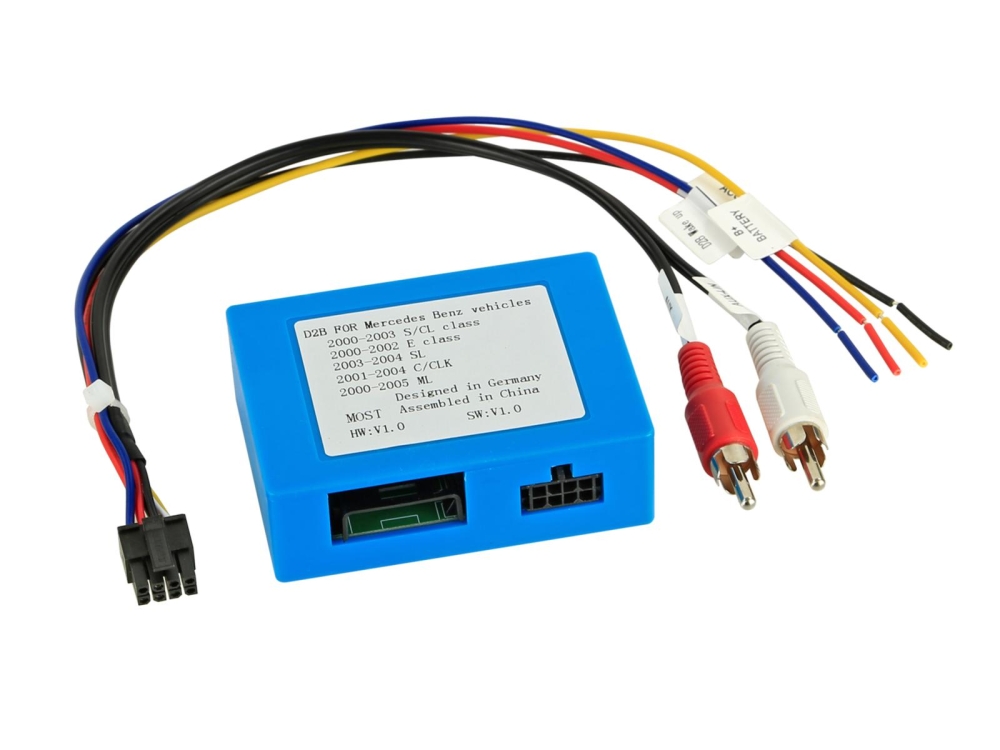

ACV 13-1190-55 ist ein aktiver Systemadapter für Mercedes, der den Anschluss einer Nachrüst-Haupteinheit (HU) an ein OEM-verstärktes System ermöglicht. Der Adapter erhält die Funktion des Original-Verstärkersystems, indem er Ausgangssignale der Signalquelle an Eingangs-signale des OEM-Verstärkers anpasst, angleicht oder konvertiert.
- Erhält den OEM-Verstärker und die angeschlossenen Lautsprecher.
- Wandelt D2B-Signale in RCA-Anschlüsse um.
- Kann je nach Fahrzeug und installiertem OEM-System zu Funktionsverlusten wie Fader, Toneinstellungen oder Subwoofer-Einstellungen führen.
- Erhöhte Geräuschpegel oder Geräusche beim Ein-/Ausschalten können in manchen Fällen auftreten.
- Funktion vor Endmontage überprüfen.
Beachten Sie, dass der Adapter für OEM-verstärkte Systeme vorgesehen ist und bestimmte Komponenten wie CD-Wechsler, TV-Empfänger und Telefonmodule entfernt werden müssen, um den D2B-Ring zu schließen. Der Adapter verfügt über einen Glasfaseranschluss für den D2B-Ring und passt für mehrere Fahrzeugmodelle.
Er hat lose Kabel für den Anschluss und erfordert eine sorgfältige Installation, um eine korrekte Funktion sicherzustellen. Überprüfen Sie vor der Installation stets die Kompatibilität mit der OEM-Haupteinheit.
Der Adapter ist nicht kompatibel mit bestimmten Modellen, die Audio 50 Comand NTG1/NTG2/NTG2.5/NTG3 OEM-Navigation oder ohne MOST25 Optik-Bus haben.

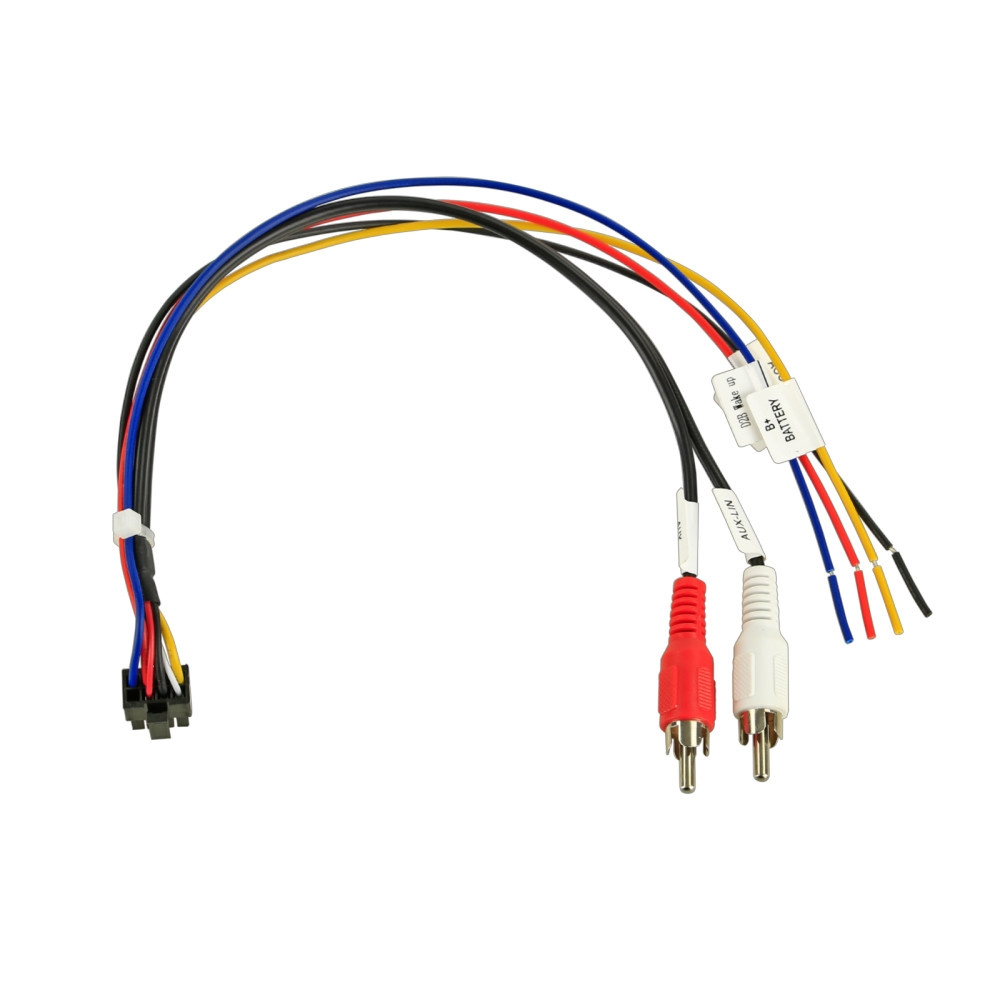

Er hat folgende Anschlüsse:
gelb: +12V Stromversorgung Klemme 30
schwarz: Masse Klemme 31
rot: +12V Zündung Klemme 15
blau: Amp-Datenausgang > D2B-Weck-Anschluss.
Folgende Fahrzeugmodelle sind kompatibel:
Mercedes C-Klasse (W203) 03/2000 - 01/2005
Mercedes CL-Klasse (C215) 06/1999 - 02/2004
Mercedes CLK-Klasse (A209/C209) 03/2002 - 04/2005
Mercedes E-Klasse (W210) 06/1999 - 12/2002
Mercedes ML (W163) 06/2001 - 07/2005
Mercedes M-Klasse (W163) 06/2001 - 07/2005
Mercedes S-Klasse (W220) 11/1998 - 09/2005
Mercedes SLK (R170) 03/2000 - 01/2004
*Beachten Sie, dass bei einigen Modellen spezielle Anforderungen an Installation und Funktionalität bestehen können. Prüfen Sie stets mit dem OEM-System vor der Installation.
Für zusätzliche Funktionalität können SWC-Adapter für verschiedene Mercedes-Fahrzeuge verwendet werden.
