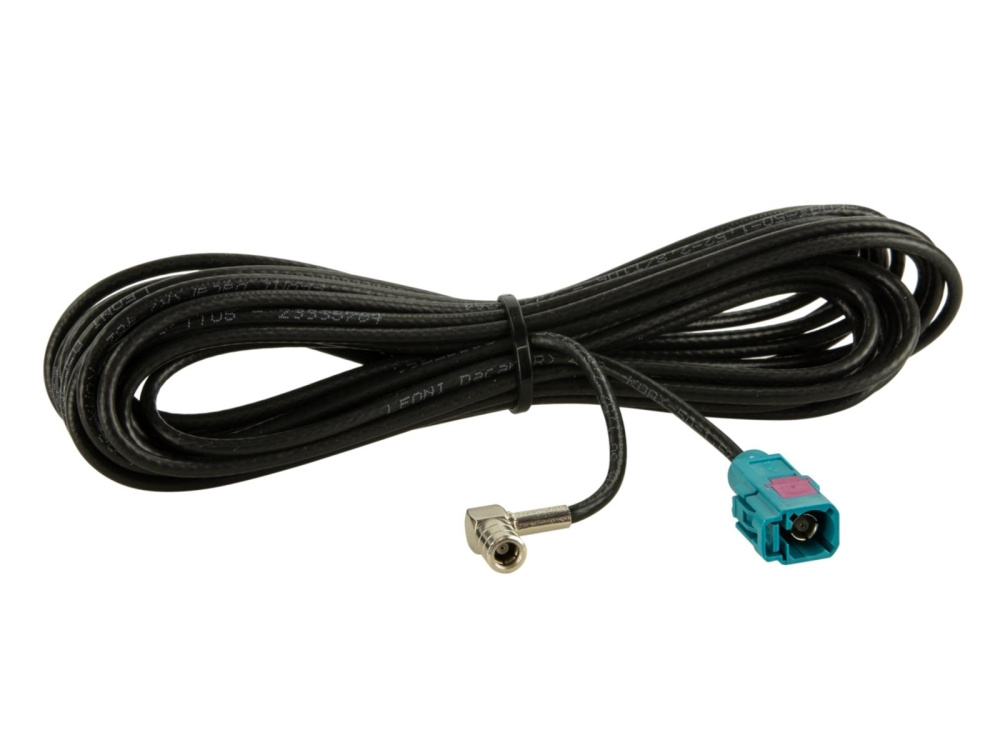

ACV 1522-500-1 ist eine Antennenkabelverlängerung von Fakra(f) zu SMB(f) mit einer Länge von 500 cm. Das Produkt gehört zur ACV LEONI / ROKA PRO-Serie von Antennenkabeln, Verlängerungen und Antennenadaptern, die sich durch die Verwendung von Koaxialkabeln von LEONI und hochwertigen Steckverbindern des deutschen Unternehmens ROKA auszeichnen. LEONI ist ein weltweit tätiger und zertifizierter Anbieter von Fahrzeugkabeln aller Art und bietet unter anderem LEONI Dacar Koaxialkabel für Datenkommunikation und Signalübertragung nach höchsten OEM-Standards und Zulassungen an. ROKA, ISO/TS 16949-zertifiziert, erfüllt darüber hinaus weitere Anforderungen als Lieferant für die Automobilindustrie und wird von allen Fahrzeugherstellern akzeptiert. Als Mitglied des "Facharbeitskreis Automobil" > FAKRA-Arbeitsgruppe beteiligt sich ROKA aktiv an der Entwicklung von Antennenkabelanschlusssystemen. LEONI Koaxialkabel verfügen über ausgezeichnete Kopplungswiderstände und Schirmeigenschaften mit geringem Signalverlust und stabiler Impedanzcharakteristik, wodurch sie verlustarm und störungsfrei für maximalen Empfang sind. FAKRA OEM-Stecker und hochwertige ACV-Stecker gewährleisten maximale Kontaktzuverlässigkeit. Hinweis: Bei Empfangsproblemen prüfen Sie das Antennenkabel und den Antennenadapter, kontrollieren Sie das Fahrzeug auf Fehler im Zusammenhang mit nachgerüsteter LED-Beleuchtung, prüfen Sie das Fahrzeug auf Fehler im Zusammenhang mit nachgerüsteten Spannungswandlern / Stromversorgungsgeräten / USB-Ladegeräten sowie auf Fehler im Zusammenhang mit nachgerüsteten digitalen Verstärkern. Spezifikationen:
Anschluss: Fakra Z(f) > SMB(f) 90°
Länge: 500 cm
Kabeltyp: LEONI Dacar
Leiter: Geflochtene Kupferdrähte mit Stahlfäden, blank, 40%iACS
Dielektrikum: XPE, Farbe natur
Schirmung 1: Laminierte Aluminiumfolie
Schirmung 2: Geflecht aus Kupferdraht / Cu ETP 1 nach EN 13602
Mantel: PVC / bleifrei
Elektrische Eigenschaften bei Raumtemperatur:
Leitungswiderstand: 317 Ohm/km
Kapazität bei 1 kHz: 106 pF/m
Charakteristische Impedanz: 50 Ohm +/- 3 Ohm
Geschwindigkeitsverhältnis: ca. 66%
Abschirmdämpfung: min. 75 dB
Mechanische Eigenschaften:
Kabellänge: ca. 12,4 kg/km
Biegeradius einfach: 3 x d
Biegeradius mehrfach: 10 x d
Anwendungsbereich: Antennenkabelverlängerung, Antenneninstallation, Austausch von Antennenkabeln.
